Снятие
1. Откройте крышку багажника и частично снимите уплотнительную резинку.
2. Снимите среднюю часть задней полки.
3. Откиньте вперед спинку заднего сиденья.
4. Отсоедините провода от динамиков и вывинтите четыре шурупа В, а затем снимите боковую полку (см. иллюстрацию).

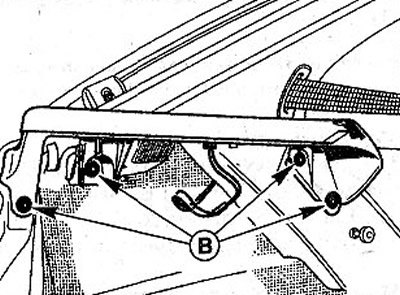

28.4 Отсоедините провода от динамиков и вывинтите четыре шурупа В, а затем снимите боковую полку
(Оригинал опубликован на онлайн-портале: autoinstruction.ru)
5. Вывинтите фиксатор А спинки сиденья (см. иллюстрацию).
28.5 Вывинтите фиксатор А спинки сиденья
6. Снимите нижнюю часть облицовки задней стойки. При этом отсоединятся три зажима В (см. иллюстрацию).

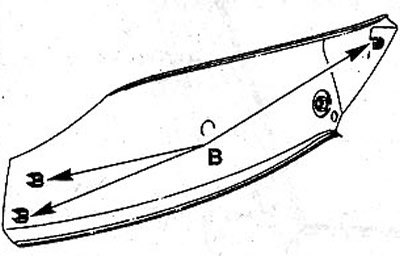

28.6 Снимите нижнюю часть облицовки задней стойки
7. Вывинтите шурупы А и В крепления накладки порога задней двери (см. иллюстрацию).

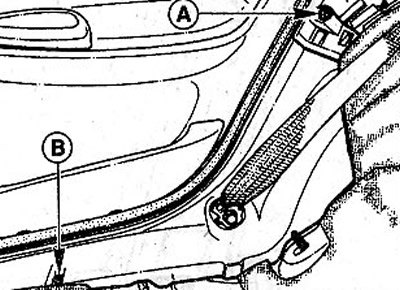

28.7 Вывинтите шурупы А и В крепления накладки порога задней двери
8. Приподнимите заднее сиденье и вывинтите болт крепления заднего ремня безопасности.
9. Снимите накладку порога. При этом отсоединятся и фиксаторы.
10. Снимите верхнюю часть облицовки задней стойки, отсоединив вначале фиксатор А, а затем три фиксатора В, и высвободите из накладки ремень безопасности (см. иллюстрацию).

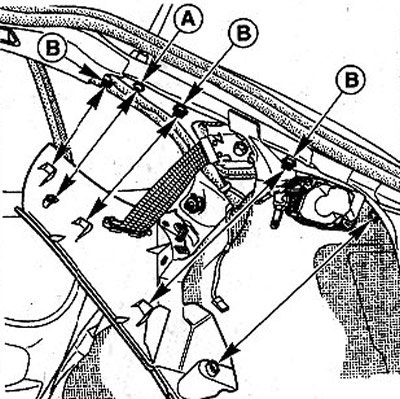

28.10 Снимите верхнюю часть облицовки задней стойки, отсоединив вначале фиксатор А, а затем три фиксатора В, и высвободите из накладки ремень безопасности
11. Снимите фиксаторы А и снимите крышку, которой закрыт поддон для запасного колеса (см. иллюстрацию).

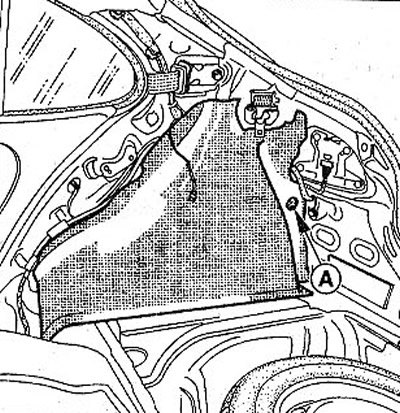

28.11 Снимите фиксаторы А и снимите крышку, которой закрыт поддон для запасного колеса
Установка
12. Установи те на место крышку поддона для запасного колеса.
13. Поставьте на место, закрепите фиксаторами и шурупами накладку порога задней двери.
14. Установите на место верхнюю и нижнюю части облицовки задней стойки. Перед установкой верхней части облицовки заведите в нее ремень безопасности.
15. Ввинтите болт крепления нижней скобы ремня безопасности. Момент затяжки болта составляет 25 Нм.
16. Привинтите фиксатор А спинки заднего сиденья (см. иллюстрацию 28.7).
17. Закрепите боковую часть задней полки и закрепите провода динамиков. При установке правой части полки не забывайте о том,'что задний ремень безопасности должен проходить сверху полки, а не под ней.
18. Установите среднюю часть задней полки.
19. Поставьте на место резиновое уплотнение проема крышки багажника.
