Система впрыска Simos двигателей 1,6 л, 75 кВт, BGU, BSE, BSF с мая 2005 года [
Volkswagen Caddy 3
«2K»
]
Главная
Фольксваген
Кадди
2003-2020
Кузов и электросхемы
Электрические схемы
0

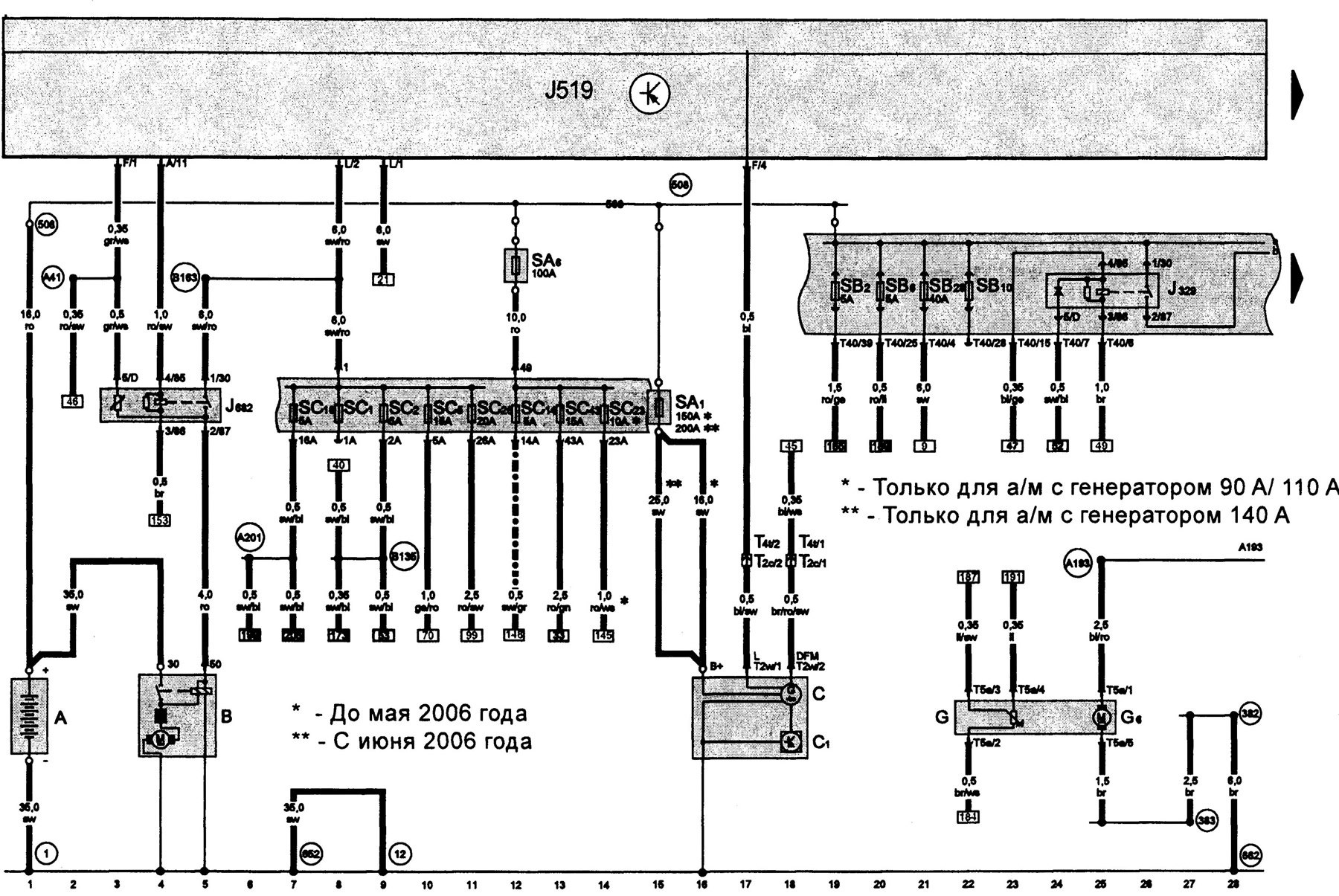

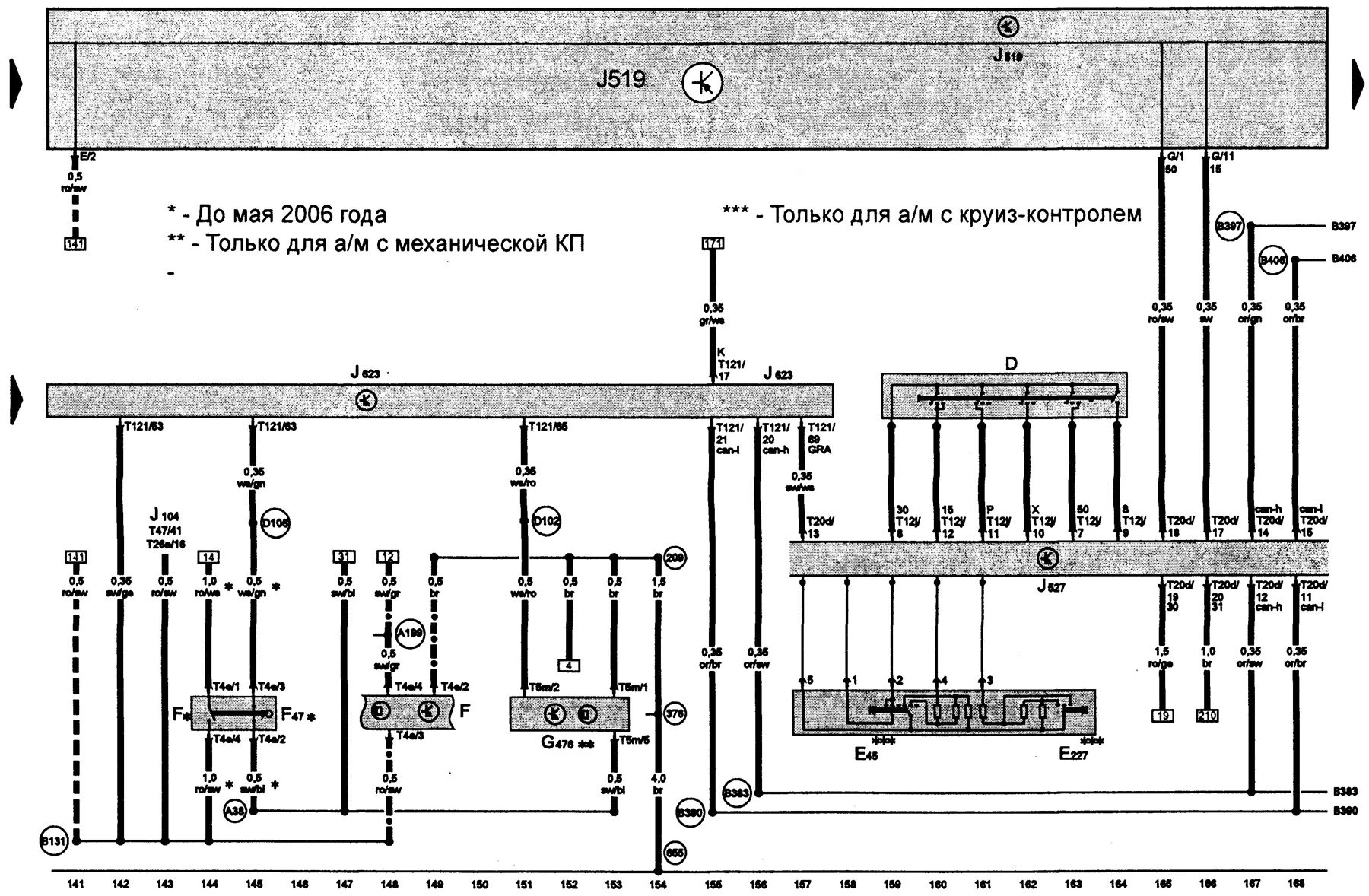

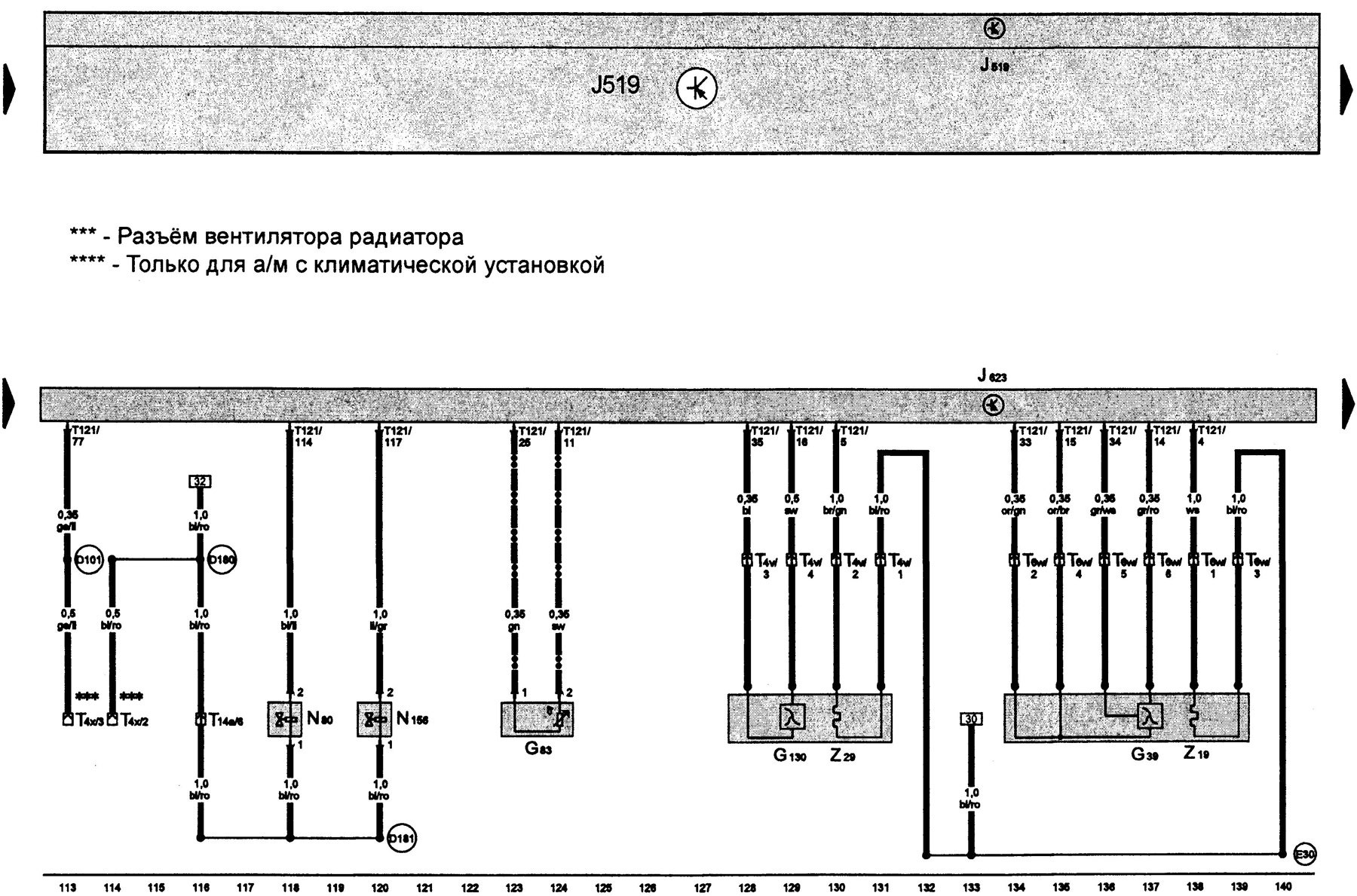

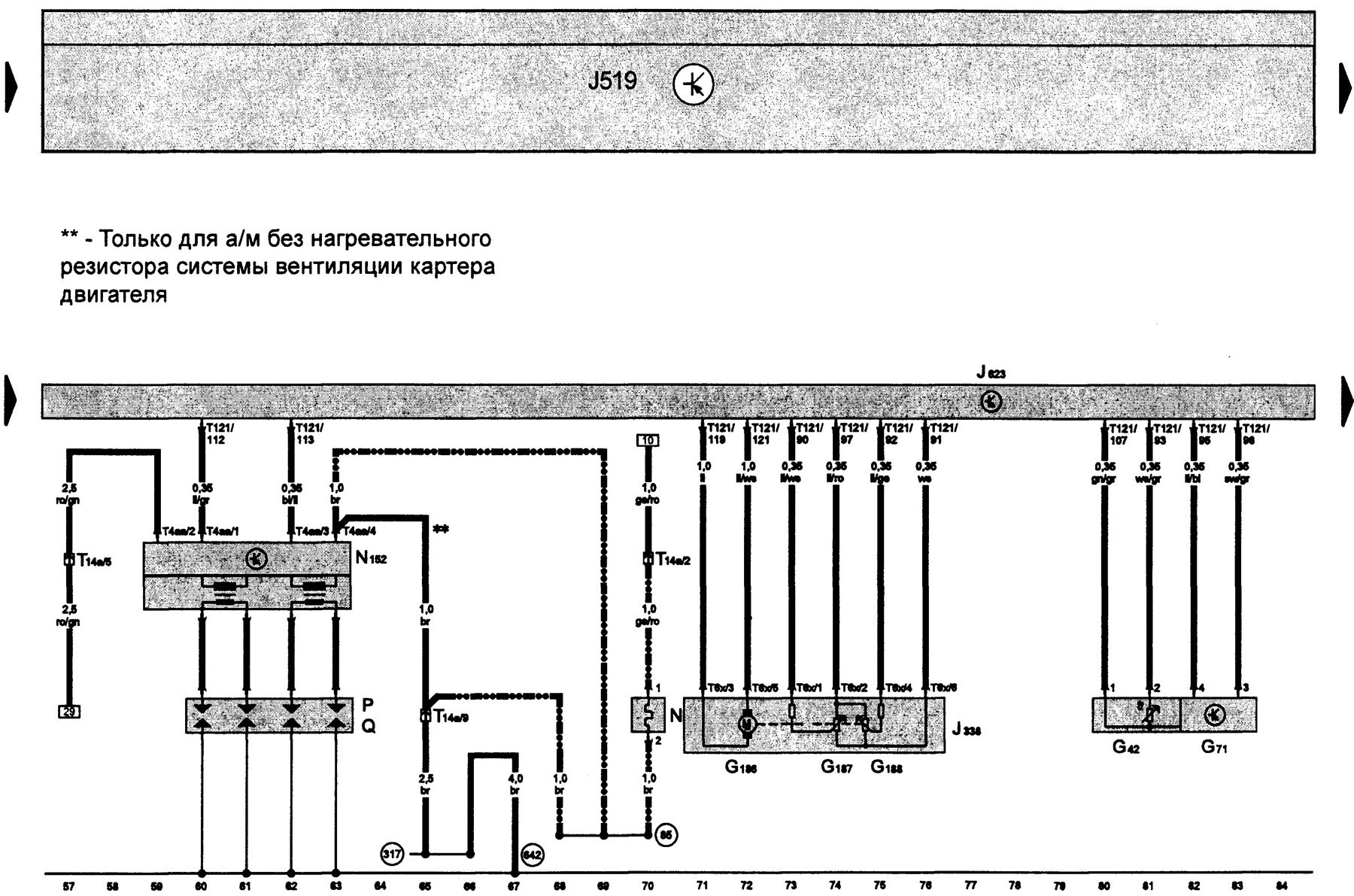

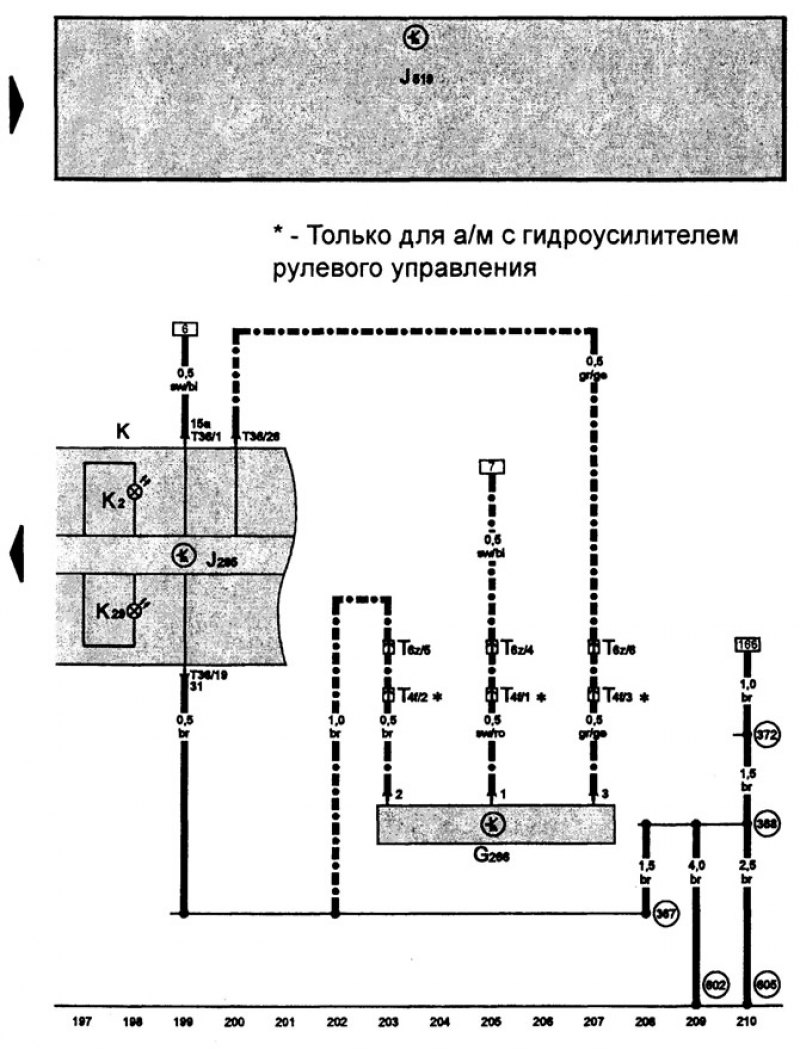

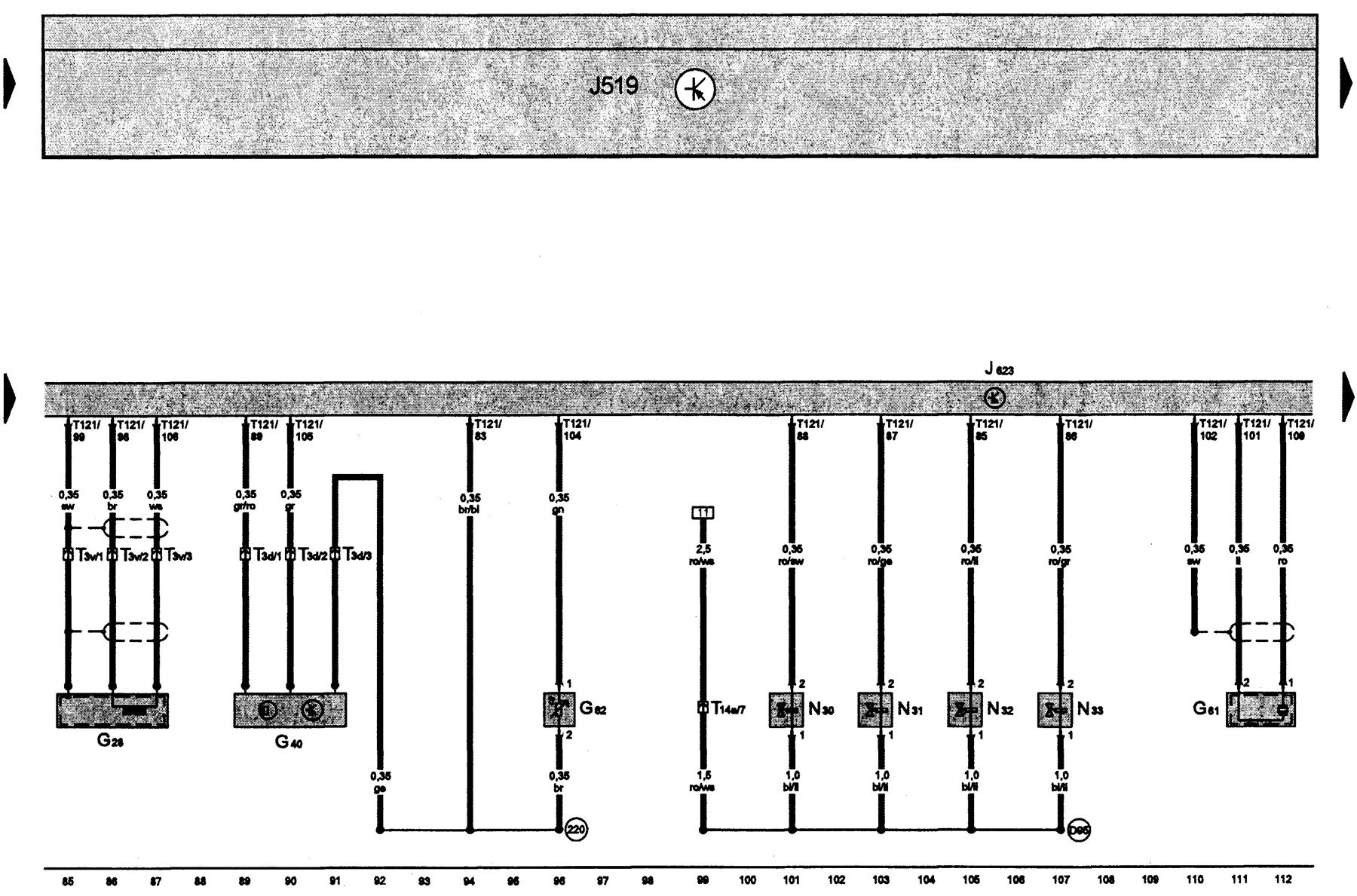

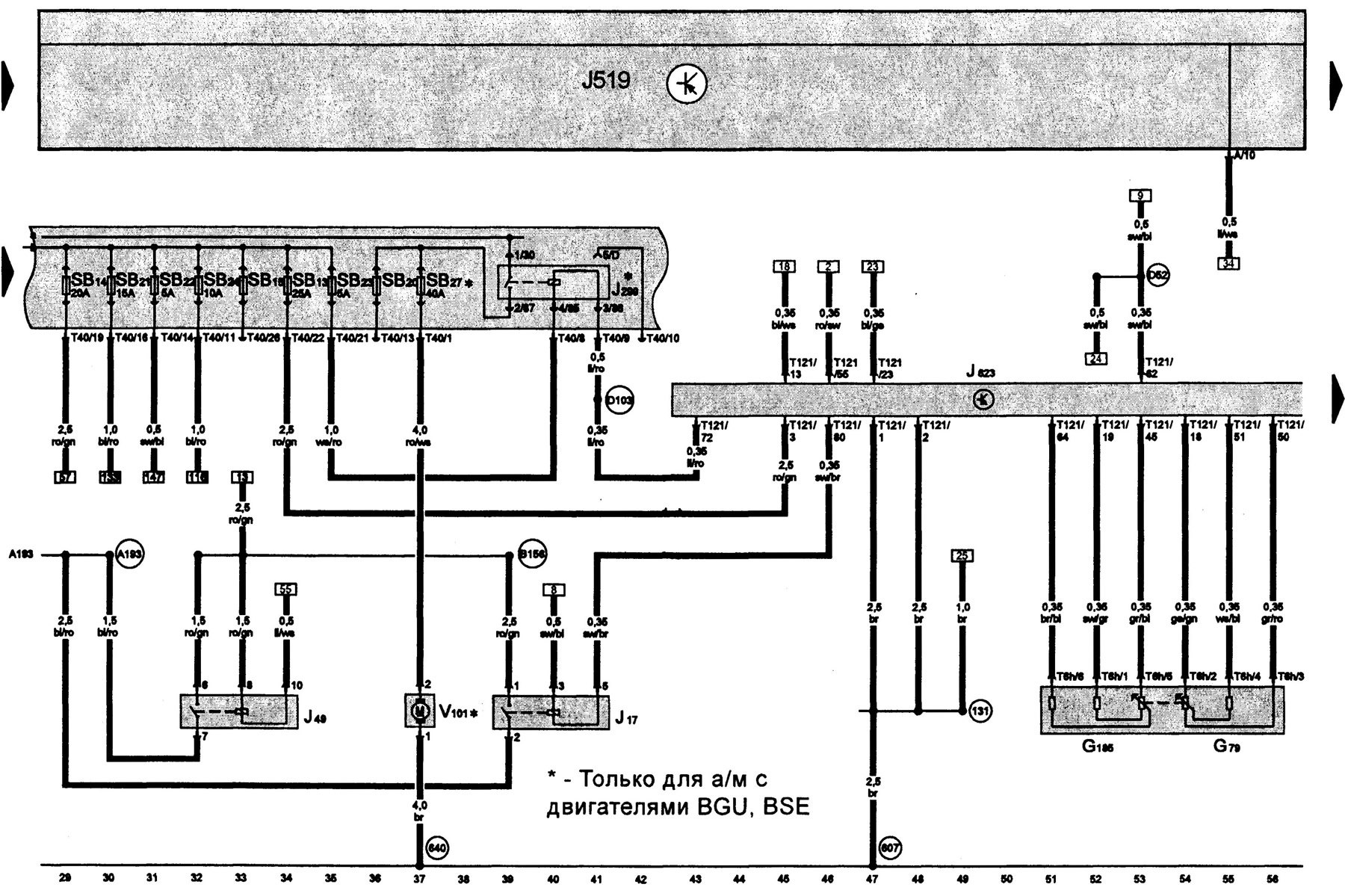

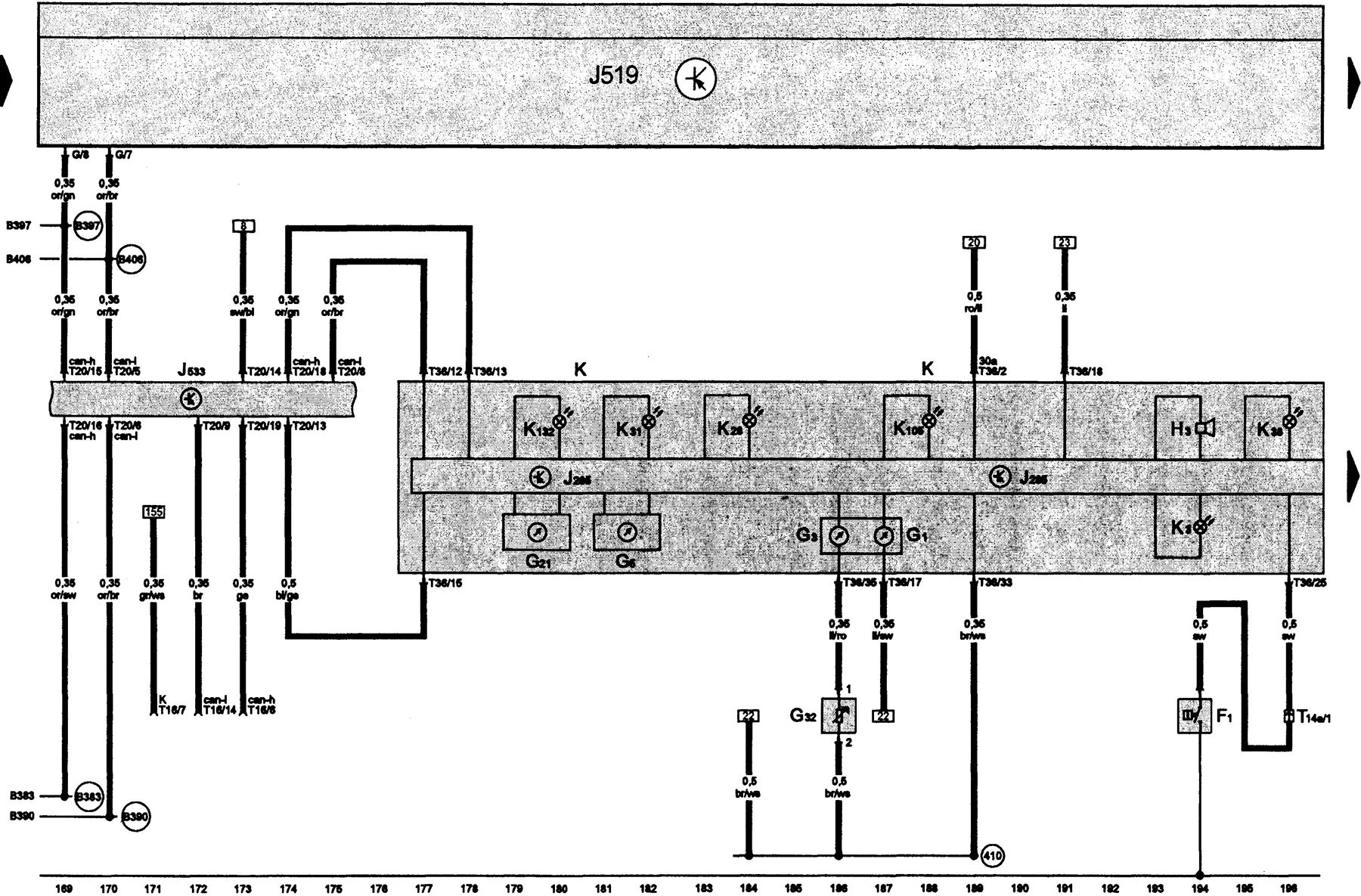

Система впрыска Simos двигателей 1,6 л, 75 кВт, BGU, BSE, BSF с мая 2005 года
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Правила пользования электрическими схемами
здесь →
Перечень элементов электрооборудования, изображенных на схемах
здесь →
◀ Предыдущая
Фольксваген Кадди 2К: Электрические схемы
Следующая ▶
Система впрыска Motronic бензинового двигателя 1,4 л 55 кВт BCA
Перечень элементов электрооборудования, изображенных на схемах
Правила пользования электрическими схемами
Система впрыска дизельных двигателей 1,9 л BSU и BLS
Система впрыска дизельных двигателей 2,0 л 51 кВт, BDJ, BST
Плавно регулируемый вентилятор радиатора 350 Вт (200 Вт и 150 Вт) с 05.2005
Плавно регулируемый вентилятор радиатора 500 Вт (300 Вт и 200 Вт) с 05.2005
Вентилятор радиатора системы охлаждения, 1-скоростной с 05.2005
Антиблокировочная система тормозов (ABS) с ASR с 05.2005
Антиблокировочная система ABS с EDS, ASR и ESP с 05.2005
Электромеханический усилитель рулевого управления с 05.2005
Схемы базовой комплектации электрооборудования с 05.2005
Розетки (12 В) с 05.2005
