Снятие
Снять головку цилиндров (см. раздел "Снятие и установка головок цилиндров").
Внимание! Старые клапаны нужно устанавливать на прежние места. Перед разборкой пометить все клапаны. После продолжительной работы двигателя на поверхности соприкосновения сухарей со стержнем клапана может образоваться заусенец. Его необходимо удалить при помощи бархатного напильника, чтобы заусенец при прохождении клапана в направляющей втулке не оставлял царапин.

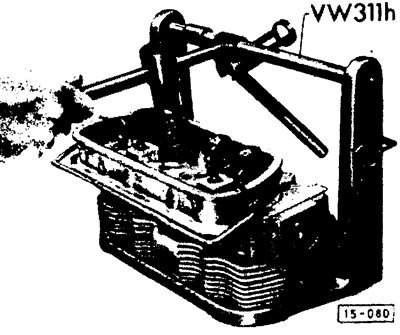

Нажать вниз на тарелки пружин клапанов и вынуть сухари. В мастерских для этой цели используется зажимное приспособление (см. снимок) или приспособление для сжатия пружин клапанов (см. главу "Инструменты"). Тарелку пружины клапана можно также нажать вниз при помощи двух прочных отверток. Затем (при любом способе нажатия) вставить в камеру сгорания лапку, чтобы клапан при нажатии не провалился. При этом помощник должен вынуть сухари.
Перейдите к источнику по ссылке AutoInstruction.ru
Вынуть тарелку пружины, пружину клапана и манжету. Проверка
Очистить разобранные клапаны проволочной щеткой.
Проверить клапаны на отсутствие нагара на седлах, биения и следов износа стержней, а также повреждения канавок для сухарей.
Внимание! Стержень клапана нельзя ни обрабатывать, ни выпрямлять. Поврежденные клапаны нужно заменять.
Если перебита лишь торцевая поверхность стержня, то можно заменить только манжету клапана. Манжеты имеются на СТО VW/Audi (номер по каталогу - 113 109 621).

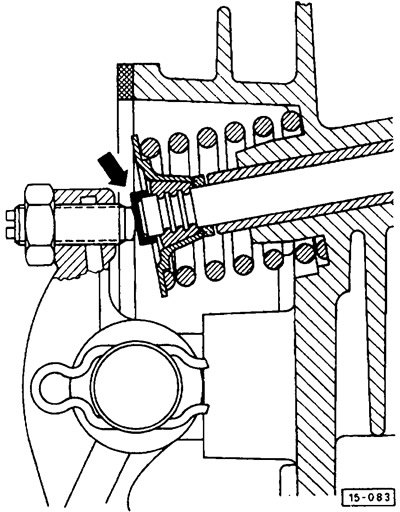

Манжета надевается на стержень клапана перед установкой коромысла и не требует дополнительного стопорения.
Установка
Перед установкой клапанов в данном случае нужно провести следующие работы: проверить клапаны и их направляющие втулки в головке цилиндров, притереть седла клапанов в головке цилиндров, прошлифовать и притереть клапаны, проверить их седла на герметичность.
Нанести на стержни клапанов слой пасты на основе M0S2, установить клапаны на прежние места в соответствии с пометками.
Установить новые манжеты на стержни клапанов.
Установить пружины клапанов и тарелки пружин.
Внимание! Пружины клапанов устанавливать таким образом, чтобы витки с меньшим шагом были направлены к головке цилиндров.
Сжать пружины с помощью подходящего приспособления и установить сухари.
Указание. Приработанные сухари должны шлифоваться по поверхности разъема настолько, чтобы стержень клапана мог проворачиваться в них.
