Снятие
Отжать с помощью отвертки зажимы на крышке распределителя зажигания и снять его крышку.
Отсоединить вакуумный шланг от распределителя зажигания.
Отсоединить провода от распределителя зажигания.
Отвернуть гайку крепления кронштейна распределителя зажигания на картере. Вынуть распределитель.
Установка
Установить первый цилиндр в положение, соответствующее моменту зажигания. При этом расположенный в середине шлиц вала распределителя располагается перпендикулярно продольной оси двигателя и смещен в направлении ременного шкива (см. нижнюю стрелку).
Повернуть коленчатый вал двигателя за клиновидный ремень так, чтобы указатель момента зажигания на ременном шкиве совпал со стыком картера двигателя (см. стрелку справа).

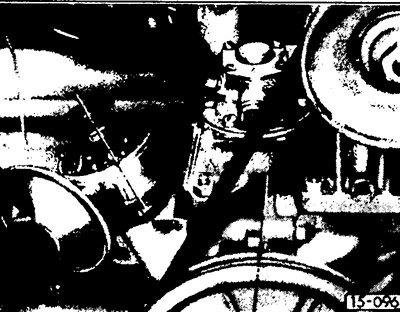

При установке распределителя зажигания повернуть его вал на бегунок так, чтобы середина контакта бегунка была направлена на метку первого цилиндра, расположенную на корпусе распределителя. При установке распределителя зажигания соединительный элемент вала вставляется в шлиц привода распределителя.
Закрепить распределитель зажигания.
Подсоединить вакуумный шланг к распределителю, подсоединить провода к катушке зажигания.
Установить контакты прерывателя.
Отрегулировать момент зажигания.
