Внимание! Порядок установки зажигания и необходимые данные указаны в подкапотной табличке автомобиля.

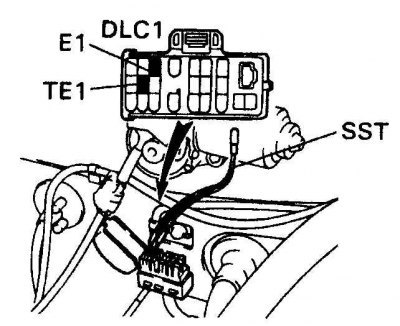

1. Замкните накоротко выводы E1 и ТЕ1 диагностического разъема.
2. Проверьте обороты холостого хода.
3. При выключенном зажигании подключите стробоскоп, руководствуясь инструкцией изготовителя прибора.
(Оригинал выложен на портале: AutoInstruction)

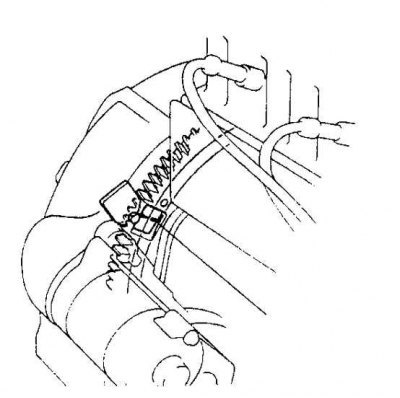

4. Метки установки зажигания и ВМТ на автомобилях раннего выпуска находятся на венце маховика. Снимите крышку.

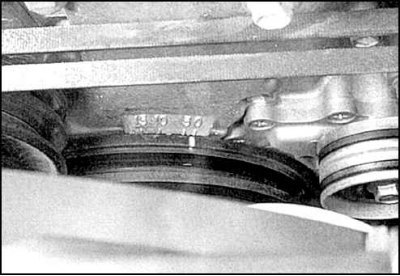

5. На автомобилях позднего выпуска установочная шкала зажигания находится на шкиве коленвала. Хорошо протрите установочную шкалу.
6. Обозначьте краской выемку на венце шкива и на шкале, руководствуясь данными таблички.
7. Запустите двигатель и направьте свет стробоскопа на шкалу. Метка на шкиве коленвала должна находиться напротив соответствующего обозначения на шкале. При необходимости ослабьте болт крепления распределителя и медленно поворачивая распределитель, установите момент зажигания. Затяните болт распределителя и снова проверьте установку момента зажигания.
8. Выключите зажигание и снимите стробоскоп.
