Внимание! Описываемые регулировки выполняются на двигателе. Порядок регулировки при сборке карбюратора указан в инструкции, прилагаемой к ремкомплекту.
Регулировка диафрагмы воздушной заслонки
1. Запустите двигатель.

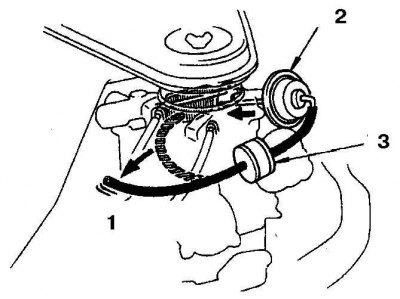

2. На холостом ходу отсоедините вакуумный шланг между карбюратором и вакуумным распределителем (1 – отодвинуть здесь, 2 – вакуумный распределитель, 3 – диафрагма воздушной заслонки).
3. Тяга диафрагмы воздушной заслонки должна быстро вернуться в исходное положение под действием пружины.

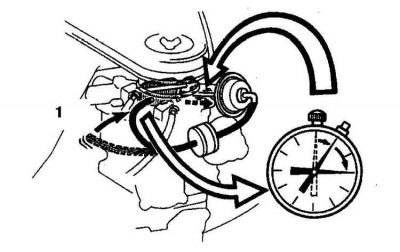

4. После присоединения шланга тяга должна втянуться обратно в течение 5–15 сек (1 – присоединить в этом месте).
Регулировка диафрагмы устройства приоткрывания воздушной заслонки
1. Запустите двигатель при температуре охлаждающей жидкости не выше 5°С.
2. Отсоедините и снова присоедините шланг на диафрагме.
3. Убедитесь, что шток диафрагмы остается неподвижным.

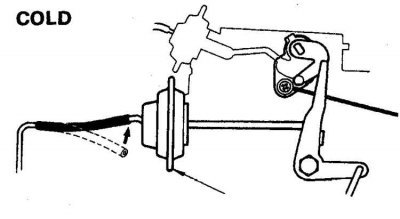

4. После прогрева двигателя отсоедините шланг на диафрагме, шток диафрагмы должен возвратиться в прежнее положение (стрелкой указано место присоединения).

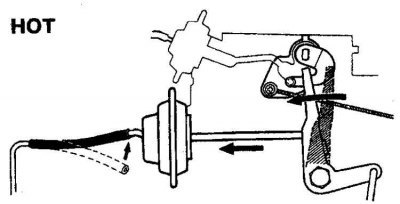

5. Присоедините шланг, – при этом заслонка должна приоткрыться под действием разрежения в диафрагме.
Регулировка троса привода воздушной заслонки
1. Снимите воздушный фильтр и полностью вытяните рукоятку троса воздушной заслонки, – заслонка должна полностью закрыться.
2. Вдвиньте рукоятку от себя, – заслонка должна полностью открыться.
Регулировка быстрого холостого хода
1. Прогрейте двигатель до нормальной рабочей температуры, выключите зажигание и снимите воздушный фильтр.
2. Полностью закройте воздушную заслонку.
3. Отсоедините вакуумные шланги от распределителя зажигания и заглушите.
4. Отсоедините вакуумные шланги от канала S вакуумного распределительного клапана и заглушите.

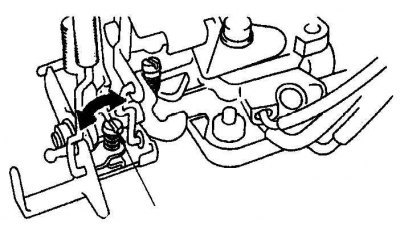

5. Подключите тахометр и установите обороты быстрого холостого хода 1800 об/мин (указан винт регулировки оборотов).
[Перейдите к источнику по ссылке AutoInstruction]
6. Откройте воздушную заслонку, – обороты холостого хода должны снизиться до нормальных.
Регулировка качества смеси на холостом ходу
Внимание! Проверьте установку зажигания, состояние крышки распределителя и бегунка, свечей и высоковольтных проводов. Выполните все регулировки. Как правило нарушение нормального состава смеси связано с подсосом воздуха.
1. Прогрейте двигатель и снимите воздушный фильтр.
2. Выверните винт регулировки оборотов холостого хода до тех пор пока двигатель не начнет работать с перебоями (дроссельная заслонка должна быть полностью прикрыта).
3. Заверните винт регулировки качества смеси до заметного падения оборотов двигателя, затем отверните винт до тех пор пока обороты не возрастут до максимальных.
Внимание! Если перед регулировкой качества смеси для поддержания работы двигателя понадобилось не выворачивать, а заворачивать винт регулировки оборотов холостого хода, то проверьте обороты холостого хода и повторите регулировку качества смеси. Это обеспечивает установку состава смеси при полностью прикрытой дроссельной заслонке.
