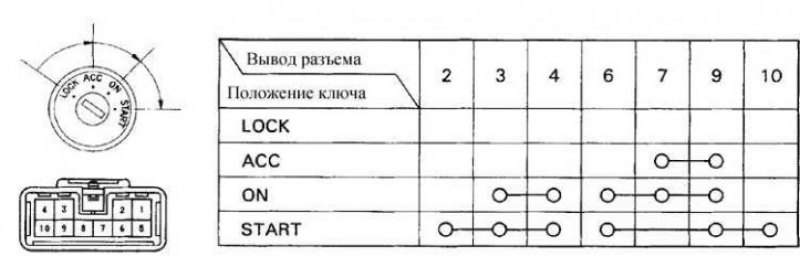

Диаграмма для проверки замка зажигания на автомобилях FJ60
Диаграмма для проверки замка зажигания на автомобилях FJ62
Диаграмма для проверки замка зажигания на автомобилях FJ80
Проверка
1. Отсоедините разъем замка зажигания, найдя его по проводам.
2. Омметром или контрольной лампой проверьте наличие цепи между указанными выводами, в разных положениях ключа. Замените замок если результаты хотя бы одной из проверок отрицательные.
Замена
1. Отсоедините батарею от массы.
2. Переведите ключ в положение АСС.
3. Снимите руль.
4. Снимите кожух рулевой колонки.
5. Снимите с вала руля комбинацию переключателей.
Замена замка зажигания
6. Отсоедините разъемы проводов.
7. Отверните винты крепления и снимите замок.
8. Установка выполняется в обратном порядке.
Замена выключателя (барабана) замка
9. На части автомобилей достаньте кольцо подсветки замка.
[Посмотрите оригинал на портале: AutoInstruction]
10. Вдавите штифт, снимите замок, подав его вверх.
11. При установке замка надавите на штифт и вставьте замок в отверстие до фиксации штифтом.
12. Далее сборка выполняется в обратном порядке.
