Внимание! Отключите подушку безопасности.

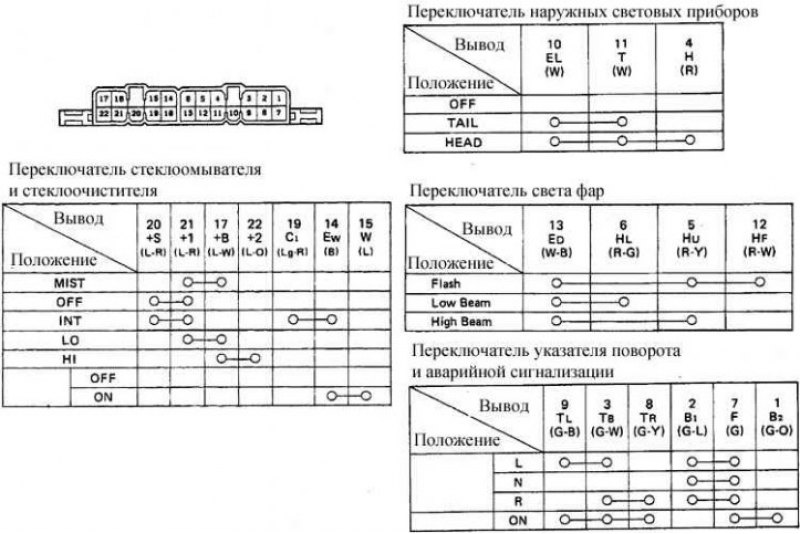

Диаграмма для проверки комбинации переключателей на рулевой колонке на автомобилях FJ60, 62
Положения на рукоятке переключателя наружных световых приборов: (OFF – выкл., TAIL – задние фонари, HEAD – фары).
Положения на рукоятке переключателя света фар: (Flash – выкл., Low – ближний свет, Higt – дальний свет фар).
Положения на рукоятке переключателя стеклоомывателя и стеклоочистителя: (Mist – туман, Off – выкл., Int – чередующийся режим с омыванием стекла, Lо – малая скорость, Hi – высокая скорость работы щеток, On – включено).
Положения на рукоятке переключателя указателя поворота и аварийной сигнализации: (L – левый, R – правый, N – прямо (повороты отключены), On – включение аварийной сигнализации).

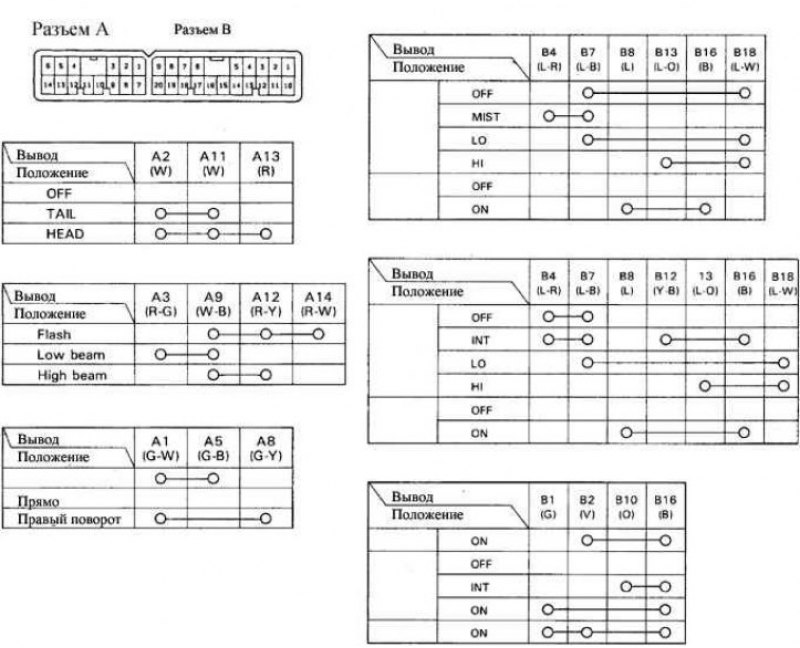

Диаграмма для проверки комбинации переключателей на рулевой колонке на автомобилях FJ80
Положения переключателя: (Mist – туман (конденсация на стекле), Off – выкл., Int – чередующийся режим с омыванием стекла, Lо – малая скорость, Hi – высокая скорость работы щеток, On – включено).
Положения переключателя стеклоочистителя: (Off – выкл., Int – чередующийся режим с омыванием стекла).
Положения переключателя стеклоомывателя: (Off – выкл., On – включено).
Проверка
1. Найдите, проследив по проводам, разъемы комбинации выключателей на рулевой колонке и отсоедините их от жгутов.
2. Омметром или контрольной лампой проверьте наличие цепи между указанными выводами, в разных положениях переключателя. Замените переключатель если результаты хотя бы одной из проверок отрицательные.
Замена переключателя
1. Отсоедините батарею от массы.
2. Снимите руль.
3. Снимите кожух рулевой колонки.
4. Отсоедините разъем комбинации переключателей.

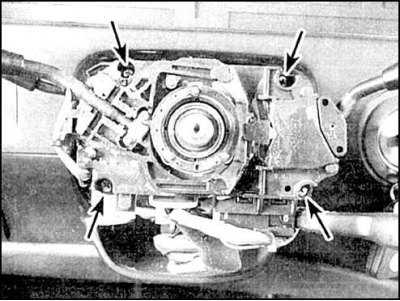

5. Отверните винты и снимите с рулевого вала комбинацию переключателей (винты крепления комбинации переключателей на автомобилях FJ80 указаны стрелками на иллюстрации, на остальных моделях расположение винтов такое же).
6. Снимите нужный переключатель и замените. Для этого отверните винты или достаньте штифты.
7. Сборка выполняется в обратном порядке.
