Монтажный блок предохранителей смонтирован внутри салона или в моторном отсеке, в зависимости от года выпуска и модели автомобиля.

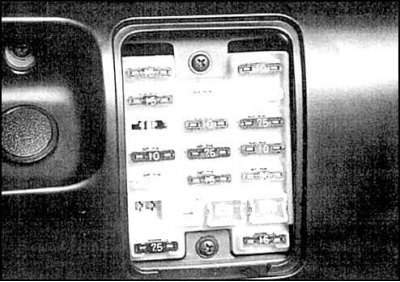

Блок предохранителей на автомобилях FJ80
Блок предохранителей смонтирован под передней облицовочной панелью и закрыт крышкой (на автомобилях FJ60 и 62 расположение аналогично).

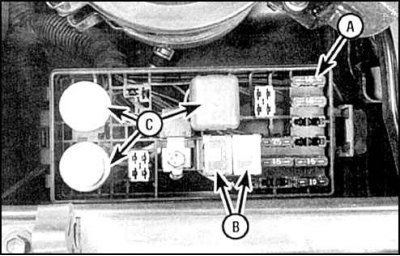

Блок предохранителей и реле в моторном отсеке на автомобилях FJ80
А. Предохранители; В. Плавкие вставки; С. Реле
На крышке монтажного блока указана цепь, которую защищает данный предохранитель. При отказе цепи прежде всего проверьте предохранитель. Предохранители устанавливаются на контактах ножевого типа и достаются от руки. Перегоревший предохранитель легко обнаруживается по внешнему виду.

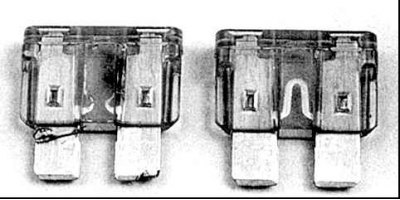

Внешний вид предохранителей
Слева – перегоревший предохранитель
Справа – исправный предохранитель
Можно также проверить напряжение на выводах. Предохранитель перегорел если вольтметр покажет напряжение. Чтобы заменить предохранитель достаньте неисправный и вставьте новый, втолкнув его в гнездо.
Номинальный ток нового предохранителя должен в точности соответствовать току заменяемого. Номинальный ток указан на предохранителе. Запрещается использовать вместо предохранителя отрезки провода. Если новый предохранитель немедленно перегорает, то найдите причину и устраните. Как правило перегорание вызвано коротким замыканием проводов из-за их перетирания.
