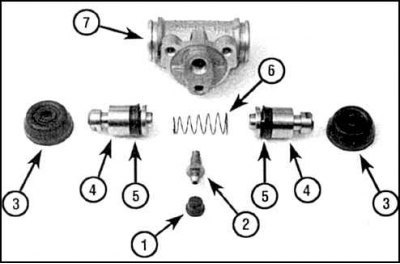

Детали колесного цилиндра тормозов с горизонтальным расположением колодок

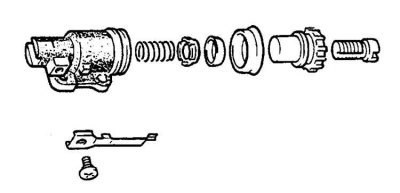

Детали колесного цилиндра тормозов с вертикальным расположением колодок
1. Колпачок; 2. Штуцер для прокачки; 3. Чехол; 4. Поршень; 5. Манжета; 6. Пружина; 7. Цилиндр
Схема установки цилиндров на тормозах с горизонтальным расположением колодок
1. Левое колесо; 2. Правое колесо; 3. Левая резьба; 4. Правая резьба
Внимание! При обнаружении течи замените цилиндр. Цилиндры меняются только в паре на ось.
Снятие
1. Поднимите автомобиль.
2. Снимите колодки.
3. Очистите колесный цилиндр.
4. Отверните штуцер (А) гидропривода и болты (В), трубку не отсоединять.
5. Отверните болты крепления цилиндра.
6. Снимите цилиндр и заглушите трубки.
Разборка
1. Выверните штуцер для прокачки, снимите пылезащитные чехлы, достаньте поршни с манжетами и пружины.
2. Промойте детали спиртом или тормозной жидкостью.
3. Просушите и продуйте каналы цилиндра.
4. Проверьте состояние поверхности цилиндра. При обнаружении сильных повреждений (царапин) замените цилиндр.
5. Смажьте новые манжеты тормозной жидкостью.
6. Установите манжеты на поршни так, чтобы кромки манжет были обращены внутрь цилиндра.
7. Соберите цилиндр.
8. Установите цилиндр, заверните болты от руки. Заверните штуцер и затяните болты крепления (см. рис. Схема установки цилиндров на тормозах с горизонтальным расположением колодок).
9. Затяните штуцер и установите колодки.
10. Удалите воздух из гидропривода.
11. Проверьте работу тормозов.
