Внимание! Контрольная лампа системы ABS может продолжать гореть если рычаг раздаточной коробки переведен в положение LOW (включен межосевой дифференциал), так как система отключается.

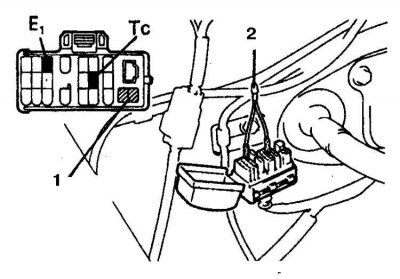

1. Для доступа к кодам отказов включите зажигание (двигатель не запускать), перемкните выводы Е1 и Тс разъема канала данных и достаньте вилку из гнезд WA и WB (1 – перемычка, 2 – вилка). Рычаг раздаточной коробки должен быть переведен в положение 2WD.
2. Цифры двузначного кода определяются по числу миганий контрольной лампы, разделенных паузой в 1,5 сек (например, код 34 – 3 вспышки, пауза 1,5 сек и 4 вспышки).
3. Следующий код появляется через 2,5 сек после первого. Если система исправна, то лампа мигает с частотой 2 Гц.
4. Характер отказа определите по таблице.
5. После считывания сотрите коды, для чего нажмите на педаль не менее 8 раз за 3 сек.
6. Снимите перемычку и поставьте на место вилку.
7. Сдайте автомобиль в автосервис.
| Код | Характер неисправности | Предпринимаемые действия |
| 11 | Обрыв в цепи реле соленоида | Проверить реле соленоида и проводку цепи реле |
| 12 | Короткое замыкание цепи реле соленоида | То же |
| 13 | Обрыв в цепи реле реле электродвигателя насоса | Проверить реле насоса и проводку цепи реле |
| 14 | Короткое замыкание цепи реле электродвигателя насоса | То же |
| 21 | Неисправна цепь соленоида правого переднего колеса | Проверить соленоид актюатора и разъем соленоида |
| 22 | Неисправна цепь соленоида левого переднего колеса | То же |
| 23 | Неисправна цепь соленоида заднего колеса | То же |
| 31 | Неисправен датчик скорости правого переднего колеса | Проверить датчики скорости, проводку и разъем датчика |
| 31 | Неисправен датчик скорости правого переднего колеса | Проверить датчики скорости, проводку и разъем датчика |
| 32 | Неисправен датчик скорости левого переднего колеса | То же |
| 33 | Неисправен датчик скорости правого заднего колеса | То же |
| 34 | Неисправен датчик скорости левого заднего колеса | То же |
| 35 | Обрыв в цепи датчика скорости левого переднего или правого заднего колеса | То же |
| 36 | Обрыв в цепи датчика скорости правого переднего или левого заднего колеса | То же |
| 41 | Неисправен датчик замедления | Проверьте датчик, монтаж датчика, проводку и разъем датчика |
| 42 | Неисправна цепь датчика замедления | То же |
| 48 | Неисправна цепь межосевого дифференциала | Проверьте блокировку межосевого дифференциала, переключатель блокировки, контрольную лампу и проводку |
| 51 | Заблокирован электродвигатель актюатора или обрыв цепи электродвигателя | Проверьте наличие короткого замыкания цепи электродвигателя, реле и батареи |
| Лампа горит непрерывно | Отказ блока управления | Сдать в ремонт |
