Проверка электромотора привода стеклоочистителей
1. При замедлении функционирования стеклоочистителей в первую очередь следует проверить уровень заряда батареи (см. Главу Настройки и текущее обслуживание автомобиля). Если батарея в порядке, снимите электромотор привода стеклоочистителей (см. ниже) и оцените свободу хода рычагов последних вручную. В случае выявления признаков заклинивания смажьте сочленения приводных тяг, либо произведите соответствующий восстановительный ремонт. Установите на место электромотор. Если скорость движения по-прежнему остается недостаточной, оцените состояние контактных соединений электропроводки соответствующей цепи. Если электропроводка в порядке, замените электромотор.

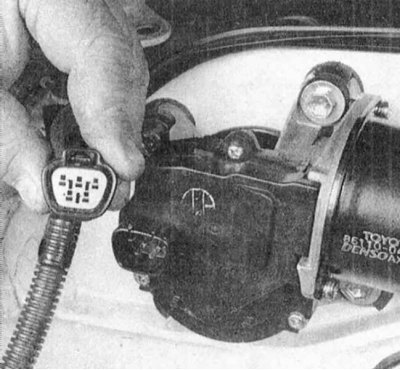

2. При отказе активации стеклоочистителей проверьте состояние соответствующего предохранителя. Если предохранитель в порядке, продублируйте заземление электромотора проводом-перемычкой и повторите проверку. Если на этот раз стеклоочистители заработают, произведите восстановительный ремонт заземления приводного электромотора, в противном случае включите стеклоочистители, отсоедините электропроводку от мотора (обратитесь к сопроводительной иллюстрации) и проверьте исправность подачи на него питания. Если питание не подается, проверьте исправность состояния соответствующего подрулевого переключателя (см. Раздел Поиск причин отказов электрооборудования). Если напряжение подается исправно, замените электромотор.
3. С целью обеспечения доступа к контактным клеммам электромотора привода заднего стеклоочистителя снимите панель внутренней обивки двери задка (см. Главу Кузов).
Замена электромотора
Передние стеклоочистители
Типичная схема привода рычагов стеклоочистителей ветрового стекла
1. Снимите панель переднего обтекателя (см. Главу Кузов) и отсоедините электропроводку от приводного электромотора стеклоочистителей.
2. Выверните крепежные болты.

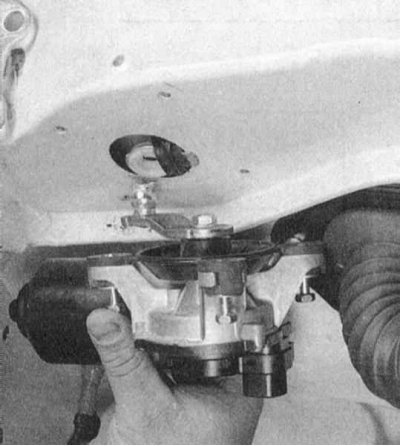

3. Отсоедините исполнительный рычаг насоса от тяги привода стеклоочистителей (обратитесь к сопроводительной иллюстрации Типичная схема привода рычагов стеклоочистителей ветрового стекла).
4. Для снятия тяг выверните болты крепления их к обтекателю (обратитесь к иллюстрации).
5. Установка производится в обратном порядке.
Задний стеклоочиститель
Типичная схема привода рычага стеклоочистителя двери задка
1. Поддев, снимите декоративную крышку и отдайте гайку крепления рычага стеклоочистителя (обратитесь к иллюстрации выше).
2. Откройте дверь задка, снимите панель внутренней обивки и крышку сервисного отверстия (см. Главу Кузов).
3. Выверните крепежные болты, отсоедините электропроводку и снимите приводной электромотор.
4. Установка производится в обратном порядке.
Замена насоса
1. Снимите бачок омывателя с автомобиля.
2. Открепите проводку насоса от бачка.
3. Разъедините разъем проводки от насоса и снимите насос с бачка омывателя.
4. Снимите уплотнитель и убедитесь в его целостности.
5. Установка производится в обратном порядке.
