Проверка цепи электромотора
Примечание. Прежде чем приступать к выполнению проверки изучите соответствующие электрические схемы. Проверка наличия напряжения на клеммах разъема производится путем апробирования их щупом заземленной лампы-пробника (на 12 В). Включение лампы подтверждает наличие напряжения на клемме. Если в ходе выполнения описываемых ниже проверок выявить причину неисправности не удается, автомобиль следует отогнать на станцию техобслуживания для более полной диагностики системы.
1. Если стеклоочистители работают слишком медленно, в первую очередь проверьте уровень заряда батареи (см. Главу Настройки и текущее обслуживание). При исправной батарее снимите электромотор привода стеклоочистителей (см. ниже) и попробуйте подвигать щетки вручную, проверяя свободу их перемещения. В случае необходимости произведите соответствующий ремонт тяг и смажьте осевые узлы. Установите электромотор на место, включите зажигание и вновь запустите щетки. Если скорость работы стеклоочистителей после внесенных исправлений не пришла в норму, проверьте качество контактных соединений цепи и надежность фиксации разъемов, особое внимание уделив состоянию заземления. При исправной цепи замените электромотор.
2. При отказе активации стеклоочистителей проверьте состояние соответствующего предохранителя. Если предохранитель в порядке, установите провод-перемычку между клеммой заземления приводного электромотора и массой шасси. Повторите проверку. Если теперь стеклоочистители начинают функционировать нормально, восстановите надежность контактных узлов заземления. Если мотор по-прежнему не работает, переведите переключатель управления щетками в режим максимальной скорости (HI) и проверьте наличие напряжения на разъеме подсоединенной к электромотору проводки.
Примечание. Для обеспечения доступа к разъему придется снять панель переднего обтекателя (см. Главу Кузов) и сборку электромотора.
Если напряжение имеет место, проверьте мотор путем непосредственного подключения к батарее при помощи оборудованного предохранителем провода-перемычки. Если теперь мотор функционирует, проверьте состояние приводных тяг стеклоочистителей. Если мотор не запускается, замените его. Если напряжение отсутствует, проверьте исправность подачи питания на реле управления функционированием стеклоочистителей. При наличии напряжения на реле и отсутствии его на моторе проверьте исправность функционирования выключателя (см. Раздел Проверка исправности функционирования и замена подрулевых переключателей). Если выключатель в порядке, скорее всего, вышел из строя встроенный блок управления, диагностика которого должна быть произведена в условиях станции техобслуживания с применением специального оборудования.
3. При нарушении исправности функционирования стеклоочистителей в интервальном режиме проверьте состояние цепи на участке между переключателем и встроенным блоком управления. Если проводка в порядке, проверьте сопротивление рукоятки управления длительностью задержки на комбинированном переключателе (см. Раздел Проверка исправности функционирования и замена подрулевых переключателей). При исправной рукоятке следует произвести диагностику встроенного блока управления в условиях автосервиса.
4. Если щетки останавливаются в том положении, которое они занимают при переводе переключателя в положение OFF, проверьте исправность подачи питания на оконечный выключатель электромотора. Напряжение должно иметь место на соответствующем проводе разъема мотора при переведенном в положении OFF переключателе и включенном (ON) зажигании, в противном случае проверьте на обрыв электропроводку на участке цепи между электромотором и предохранителем.
5. Если остановка щеток происходит только после выключения зажигания, отсоедините электропроводку от переключателя управления функционированием стеклоочистителей. Если теперь щетки остановятся, замените переключатель. Если щетки продолжат функционировать, следовательно, поврежден предельный выключатель электромотора, - замените мотор.
6. Если щетки при остановке не уходят под плоскость капота, проверьте приводную тягу на наличие под ней посторонних предметов. Если ничто не мешает уходу щеток в парковочное положение, проверьте электропроводку на участке цепи между переключателем и мотором. При отсутствии обрывов замените мотор.
Замена электромотора
1. Снимите рычаги (поводки) очистителей ветрового стекла.
2. Снимите крышку переднего обтекателя (см. Главу Кузов).
3. Снимите с обтекателя приводную сборку стеклоочистителей.

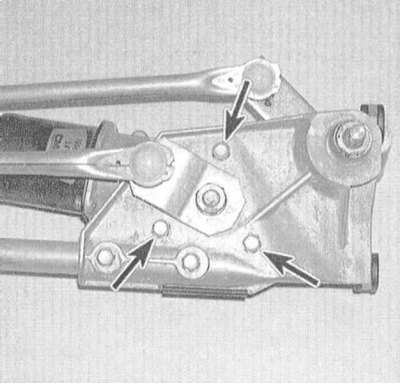

4. Выверните болты крепления мотора к приводной сборке.
5. Снимите электромотор.
6. Отсоедините от мотора электропроводку.
[Оригинал расположен на ресурсе: AutoInstruction.ru]
7. Установка производится в обратном порядке.
