Внимание! Колбы ламп остаются горячими еще в течение около 20 минут после отключения осветительных приборов. Прежде чем приступать к работе удостоверьтесь, что компоненты окончательно остыли.
Передние указатели поворотов/габаритные огни
1. Снимите пластмассовые кнопочные фиксаторы и оттяните назад панель локера защиты арки колеса с целью обеспечения доступа к сборке указателя поворота/габаритного огня сзади.
Примечание. С целью обеспечения должного рабочего пространства разверните передние колеса в соответствующую сторону.
2. Поверните патрон лампы против часовой стрелки и извлеките его из кожуха сборки фонаря.
3. Потянув, извлеките лампу из патрона.
4. Установка производится в обратном порядке.
Передние парковочные огни
1. Откройте капот и поверните патрон лампы переднего парковочного огня на 1/4 оборота против часовой стрелки для извлечения его из сборки фонаря.
2. Потянув лампу, извлеките ее из патрона.
3. Установка производится в обратном порядке.
Задние указатели поворотов и стоп-сигналы/габаритные огни (кузовная секция заднего комбинированного фонаря)
Примечание. На рассматриваемых моделях задние комбинированные фонари состоят из двух секций, одна из которых установлена на кузове, вторая - на крышке багажника. В состав кузовной секции входят указатели поворотов и стоп-сигналы/задние габаритные огни. Установленная на крышке багажного отделения секция состоит из фонарей заднего хода и, опять-таки, задних габаритов.

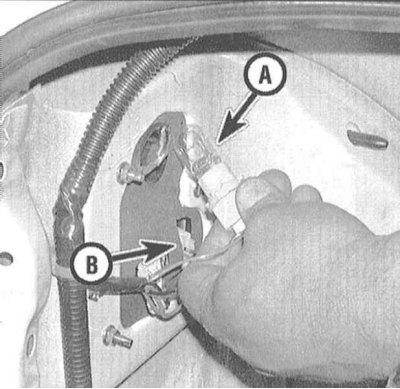

1. Откройте крышку багажника, отпустите фиксаторы и отогните назад ковровую панель отделки багажного отделения, обеспечив тем самым доступ к лампам кузовной сборки заднего комбинированного фонаря.
2. Поверните патрон соответствующей лампы на 1/8 оборота против часовой стрелки и извлеките его из кожуха фонарной сборки. Потянув, высвободите лампу из патрона. Установка производится в обратном порядке.
Огни заднего хода и задние габариты (установленная на крышке багажника секция заднего комбинированного фонаря)
1. Откройте крышку багажного отделения. Поверните патрон соответствующей лампы на 1/8 оборота против часовой стрелки и извлеките его из фонарной сборки.
2. Потянув, высвободите лампу из патрона.
3. Установка производится в обратном порядке.
Стоп-сигналы верхнего уровня
1. Откройте крышку багажника. Патрон лампы стоп-сигнала верхнего уровня заправлен снизу в заднюю полку салона.
2. Поверните патрон против часовой стрелки и извлеките его из панели полки. Потянув, высвободите лампу из патрона.
3. Установка производится в обратном порядке.
Подсветка номерного знака
1. Высвободите сборку фонаря подсветки номерного знака из кузовной панели.
2. Отпустив фиксаторы, отделите линзу фонаря от сборки патрона с лампой.
3. Потянув, высвободите лампу из патрона.
4. Установка производится в обратном порядке.
Подсветка приборов
1. Снимите комбинацию приборов (см. Раздел Снятие и установка комбинации приборов).
2. Поверните ламповый патрон против часовой стрелки и извлеките его из сборки комбинации приборов.
3. Потянув, высвободите лампу из патрона.
4. Установка производится в обратном порядке.
Примечание. Проследите, чтобы сменные лампы соответствовали по своим рабочим характеристикам вышедшим из строя. Лампы подсветки измерителей имеют большую номинальную мощность, чем лампы световых индикаторов.
Внутренние светильники (салон, багажное отделение)

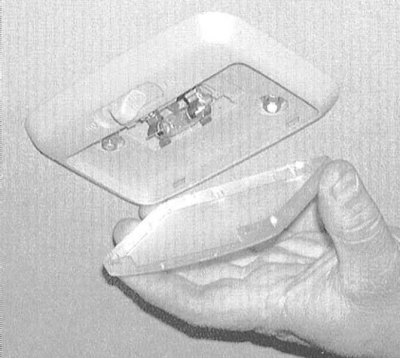

1. Замена ламп всех внутренних светильников производится в одинаковой манере. В первую очередь следует снять плафон сборки, аккуратно поддев его обклеенным скотчем жалом небольшой отвертки (см. сопроводительную иллюстрацию).
(Данные скопированы с ресурса: Autoinstruction.ru)

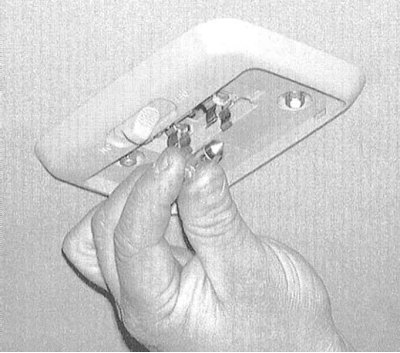

2. Высвободите лампу из пружинных клемм патрона (см. сопроводительную иллюстрацию). Если возникает необходимость в поддевании лампы, заводите рычаг только под края цоколей лампы во избежание повреждения колбы.
3. Установка производится в обратном порядке.
