Снятие и установка
1. При снятии и установке руководствуйтесь сборочными рисунками "Задние тормоза".
2. Установка производится в порядке, обратном снятию.
3. После установки заполните бачок тормозной жидкостью, прокачайте тормозную систему и проверьте отсутствие утечек.
- Тип тормозной жидкости — SAE J 1703 или FMVSS 116 DOT3 или DOT4
Проверка
1. Проверьте снятые детали на отсутствие износа, ржавчины или повреждений.
2. Измерьте внутренний диаметр тормозного барабана.
- Номинальный диаметр — 180 мм

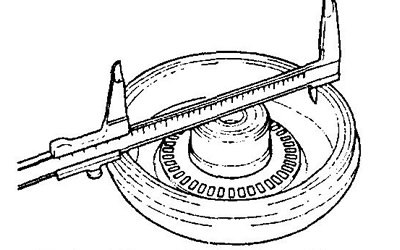

- Максимальный диаметр — 181 мм

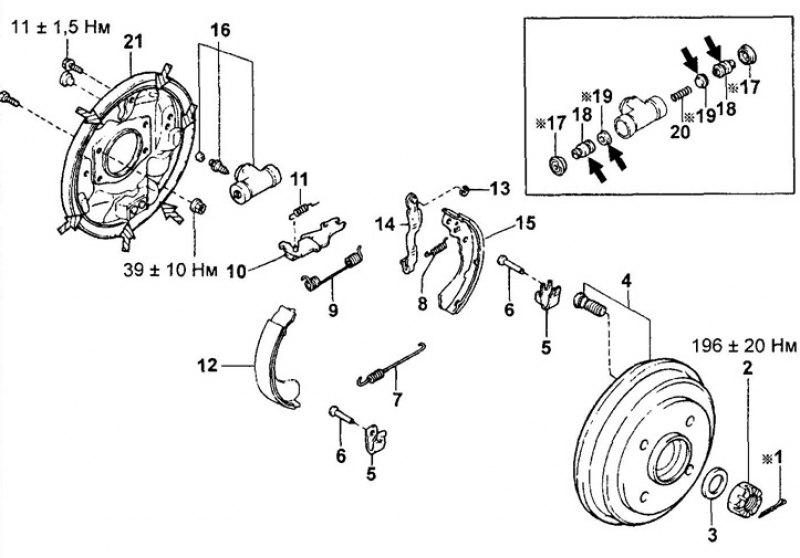

Задние тормоза (4WD). 1 - шплинт, 2 - гайка, 3 - шайба, 4 - тормозной барабан и ступичный болт, 5 - пружина держателя колодки, 6 - держатель колодки, 7 - стяжная пружина, 8 - пружина, 9 - возвратная пружина, 10 - автоматический регулятор, 11 - пружина регулятора, 12 - передняя тормозная колодка, 13 - стопорное кольцо, 14 - рычаг автоматического регулятора, 15 - задняя тормозная колодка, 16 - тормозной цилиндр в сборе с штуцером прокачки, 17 - пыльник, 18 - поршень, 19 - уплотнение поршня, 20 - пружина, 21 - тормозной щит.
Примечание: при сборке на детали, указанные стрелками, нанесите:
- специальную консистентную смазку, не повреждающую резину,
- специальную консистентную смазку для тормозных механизмов.

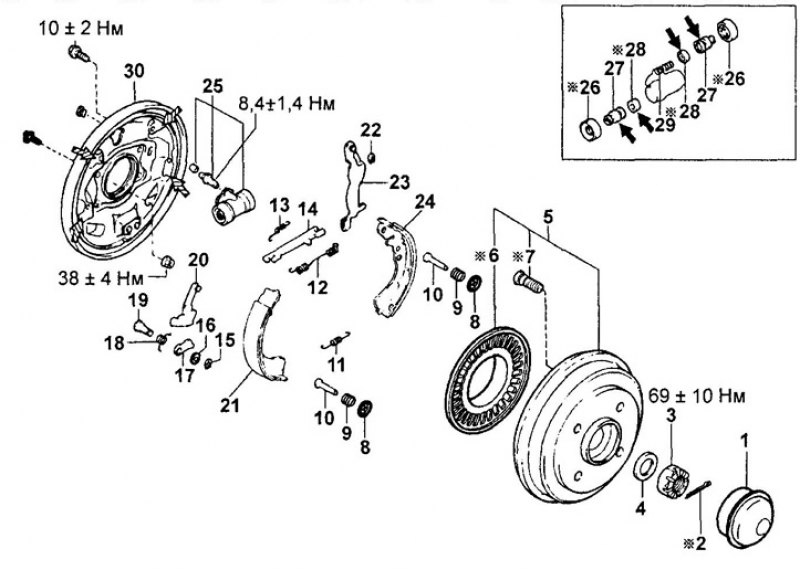

Задние тормоза (2WD). 1 - колпачок, 2 - шплинт, 3 - гайка, 4 - шайба, 5 - тормозной барабан, 6 - седло пружины, 7 - пружина колодки, 8 - держатель колодки, 9 - стяжная пружина, 10 - пружина автоматического регулятора, 11 - возвратная пружина, 12 - автоматический регулятор, 13 - стопорное кольцо, 14 - шайба, 15 - кронштейн автоматического регулятора, 16 - пружина, 17 - опорный штифт, 18 - дополнительный рычаг стояночного тормоза, 19 - передняя тормозная колодка, 20 - стопорная шайба, 21 - рычаг стояночного тормоза, 22 - задняя тормозная колодка, 23 - тормозной цилиндр в сборе с штуцером прокачки, 24 - пыльник, 25 - поршень, 26 - уплотнение поршня, 27 - пружина, 28 - тормозной щит.
Примечание: при сборке на детали, указанные стрелками, нанесите:
- специальную консистентную смазку, не повреждающую резину,
- специальную консистентную смазку для тормозных механизмов.
Если барабан имеет глубокие риски или изношен, то он может быть проточен до максимального внутреннего диаметра.
3. Измерьте толщину накладок тормозных колодок.
Номинальная толщина:
- до 2000 г — 5,0 мм
- с 2000 г — 4,0 мм
Минимальная толщина — 1,0 мм
Если толщина накладки меньше минимальной или накладка неравномерно изношена, замените тормозные колодки.
4. Проверьте прилегание накладки к барабану. При неполном контакте между накладкой тормозной колодки и барабаном подточите накладку или замените тормозную колодку.
