Снятие и установка
Примечание:
- Снятие проводите в соответствии с соответствующим рисунком "Снятие вакуумного усилителя тормозов".
- Установку проводите в порядке, обратном снятию.
- Моменты затяжки указаны в тексте.
- После установки проверьте и отрегулируйте педаль тормоза.
Проверка вакуумного усилителя тормозов
1. Нажмите на педаль тормоза несколько раз с выключенным двигателем и убедитесь, что запас хода педали не изменяется.
2. Нажмите на педаль тормоза и запустите двигатель. Если педаль тормоза плавно пойдет вниз, то вакуумный усилитель работоспособен.
3. Проверьте воздухонепроницаемость вакуумного усилителя.
а) Запустите двигатель и остановите после одной-двух минут работы. Медленно нажмите на педаль тормоза несколько раз.

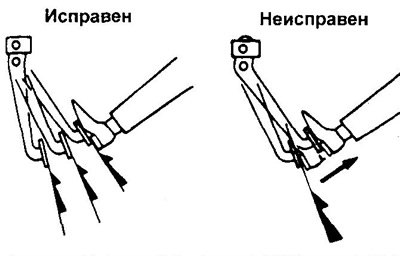

Если педаль опустится ниже при первом нажатии, чем при втором и третьем, вакуумный усилитель герметичен.
б) Нажмите на педаль тормоза при работающем двигателе и остановите его при нажатой педали. Если расстояние между полом и нажатой педалью в течение тридцати секунд не изменится, вакуумный усилитель герметичен.
4. Проверка с помощью манометров.

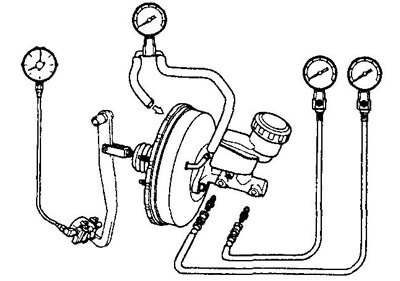

а) Подсоедините манометры и вакуумметр, как показано на рисунке, и удалите воздух из системы.
б) Проверьте герметичность.
Запустите двигатель. Остановите двигатель, когда разрежение будет примерно 500 мм рт. ст. (66,7 кПа).
После остановки двигателя в течение 15 секунд разрежение не падает
Весь материал скопирован с сайта (www.Autoinstruction.ru)
в) Проверьте герметичность без нагрузки.
Запустите двигатель и нажмите на педаль тормоза с усилием 200 Н. Остановите двигатель, когда разрежение будет примерно 500 мм рт. ст. (66,7 кПа).
После остановки двигателя в течение 15 секунд падение разрежения составит не более 25 мм рт. ст. (3,3 кПа)
г) Проверка при неработающем усилителе.

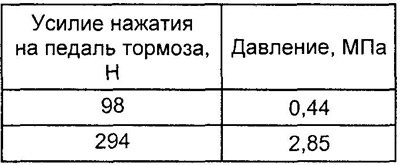

Остановите двигатель. Убедитесь, что разрежение отсутствует. Проверьте, соответствует ли давление тормозной жидкости допустимым значениям при усилии на педаль тормоза 98 Н и 294 Н (см. таблицу "Допустимые значения давления тормозной жидкости при выключенном двигателе").
Таблица. Допустимые значения давления тормозной жидкости при выключенном усилителе.
Снятие вакуумного усилителя тормозов. 1 - хомут, 2 - вакуумный шланг, 3 - вилка, 4 - контргайка, 5 - гайка крепления, 6 - вакуумный усилитель тормозов, 7 - прокладка.

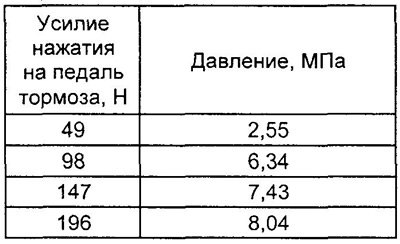

д) Проверка работы усилителя. Запустите двигатель. Создайте разрежение 500 мм рт. ст. (66 кПа) Проверьте давление при различном усилии нажатия на педаль тормоза (см. таблицу "Допустимые значения давления тормозной жидкости при запущенном двигателе").
Таблица. Допустимые значения давления тормозной жидкости при запущенном двигателе.
