Проверка и регулировка педали тормоза
1. Снимите напольный коврик.
2. Убедитесь, что высота педали отрегулирована согласно рисунку.
Высота педали от покрытия пола:
- с МКПП — 140- 150 мм
- с АКПП — 143- 153 мм
3. При необходимости отрегулируйте высоту педали.
а) Отсоедините разъем выключателя стоп-сигналов.

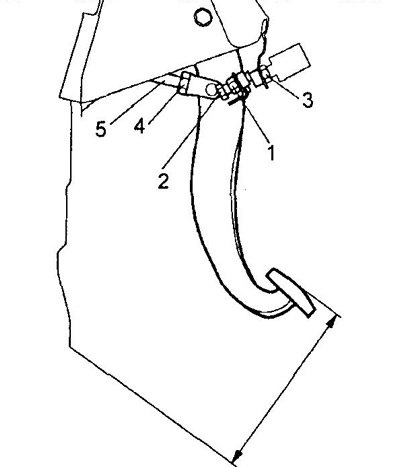

1 - контргайка датчика блокировки переключения, 2 - болт упора, 3 - контргайка выключателя стоп-сигналов, 4 - контргайка штока, 5 - шток.
б) Ослабьте контргайку выключателя стоп-сигналов и снимите выключатель стоп-сигналов.
в) Ослабьте контргайку штока.
г) Отрегулируйте высоту педали, поворачивая шток педали.
д) Затяните контргайку штока.
- Момент затяжки — 11 - 17 Нм
е) Установите выключатель стоп-сигналов и вращайте его пока зазор до педали не станет номи- нальным.
- Номинальный зазор — около 1 мм
ж) Затяните контргайку выключателя стоп-сигналов.
- Момент затяжки — 12-27 Нм
з) Подсоедините разъем выключателя стоп-сигналов.
и) Убедитесь, что стоп-сигналы загораются, когда педаль тормоза нажата, и гаснут, когда педаль тормоза отпущена.
к) После регулировки высоты педали проверьте свободный ход педали.
Примечание: если расстояние между выключателем стоп-сигналов и ограничителем хода педали тормоза было отрегулировано правильно, свободный ход педали будет соответствовать номинальному значению.
4. Проверка свободного хода педали.
а) Остановите двигатель и нажмите на педаль несколько раз, чтобы ликвидировать разряжение в вакуумном усилителе.

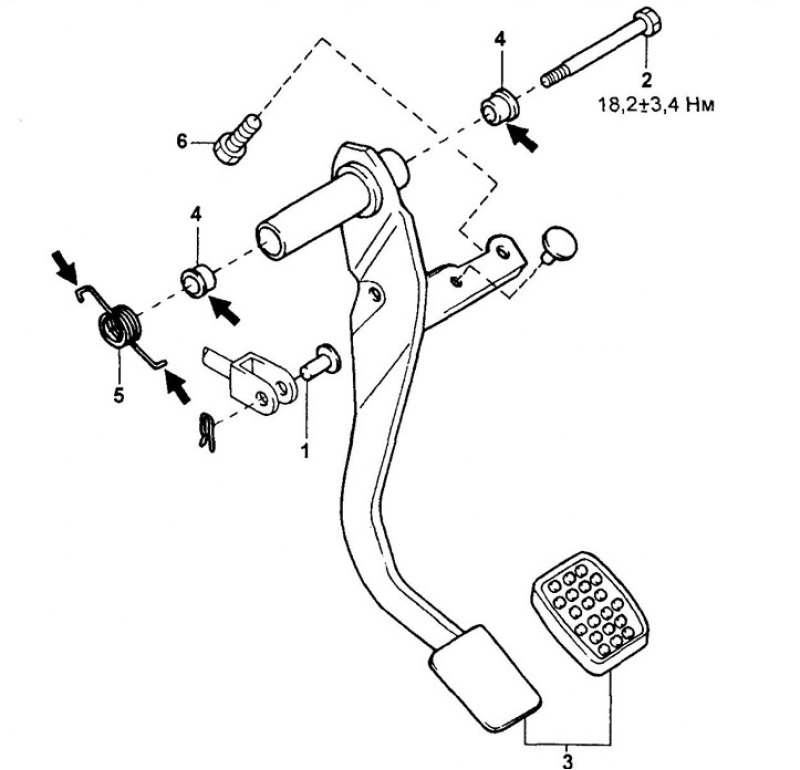

Педаль тормоза. 1 - ось вилки, 2 - ось педали, 3 - педаль тормоза в сборе с накладкой, 4 - втулка, 5 - пружина, 6 - упор выключателя стоп-сигналов.
Примечание: при сборке на поверхности, указанные стрелками, нанесите консистентную смазку.
б) Нажмите на педаль до начала ощущения сопротивления.
- Свободный ход педали — 0,5 - 3,0 мм
Если свободный ход педали не соответствует указанному, то проверьте расстояние между выключателем стоп-сигналов и ограничителем хода педали тормоза. Если это расстояние соответствует техническим данным, то проверьте тормозную систему на наличие неисправностей.
5. Проверка запаса хода педали.
Опустите рычаг стояночного тормоза. При включенном двигателе нажмите на педаль и измерьте запас хода педали.
- Запас хода педали тормоза от покрытия пола при усилии нажатия 300 Н — не менее 74 мм
Если запас хода педали тормоза не соответствует заданному, то найдите неисправность тормозной системы.
Снятие и установка
Примечание: снятие и установку проводите в соответствии с рисунком "Педаль тормоза".
