Снятие и установка
Примечание:
- Снятие проводите в соответствии с рисунком "Снятие регулятора давления".
- Установку проводите в порядке, обратном снятию.

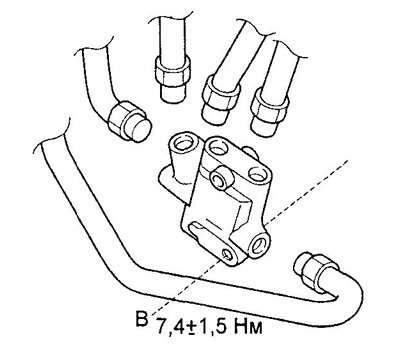

Регулятор давления.
Проверка
1. Установите манометры и прокачайте тормозную систему (см. рисунок "Проверка давления в тормозной системе").
[Информация размещена на интернет-сайте AutoInstruction.ru]
2. Создайте давление в переднем тормозном контуре в соответствии с графиком работы регулятора давления и проверьте давление в заднем контуре.

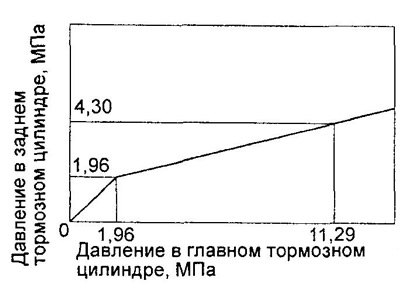

График работы регулятора давления.
Проверка давления в тормозной системе

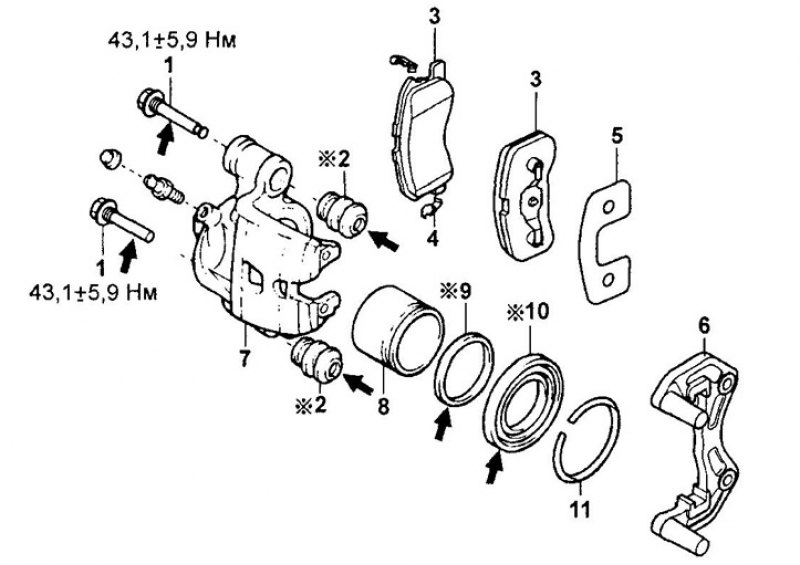

Разборка передних тормозов (кроме моделей с диском 14" с 2001 г.). 1 - направляющий палец, 2 - пыльник, 3 - тормозная колодка, 4 - удерживающий пластинчатый вкладыш, 5 - антискрипная прокладка, 6 - скоба суппорта, 7 - суппорт, 8 - поршень, 9 - манжета, 10 - пыльник, 11 - стопорное кольцо.
Примечание: нанесите специальную консистентную смазку, не повреждающую резину на указанные поверхности.

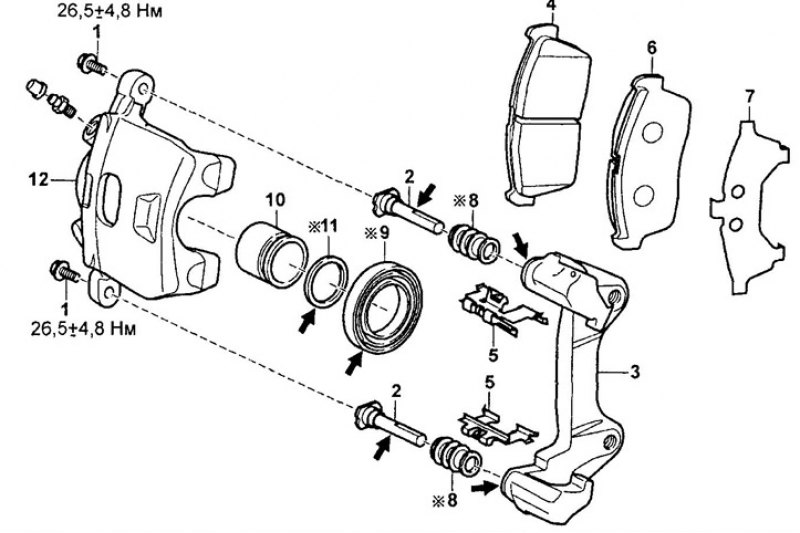

Разборка передних тормозов (модели с диском 14" с 2001 г.). 1 - болт крепления суппорта, 2 - направляющий палец, 3 - скоба суппорта, 4 - тормозная колодка, 5 - удерживающий пластинчатый вкладыш, 6 - тормозная колодка, 7 - антискрипная прокладка, 8 - пыльник направляющего пальца, 9 - пыльник поршня, 10 - поршень, 11 - уплотнение.

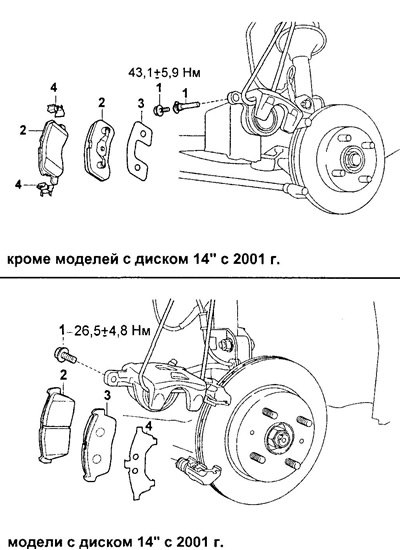

Примечание: нанесите специальную консистентную смазку, не повреждающую резину на указанные поверхности.

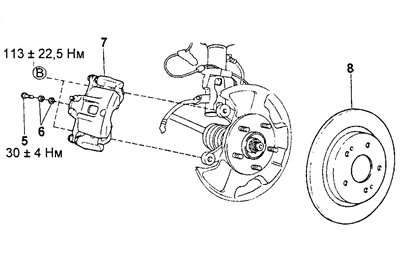

Передние тормоза. 1 - направляющий палец, 2 - тормозная колодка, 3 - антискрипная прокладка, 4 - удерживающий пластинчатый вкладыш, 5 - штуцерный болт, 6 - прокладка, 7 - суппорт, 8 - тормозной диск.
