Внимание: при диагностике датчиков частоты вращения тормозная система работает как обычная (ABS не работает).
1. Убедитесь, что напряжение аккумуляторной батареи (при выключенном зажигании) соответствует номинальному значению.
- Номинальное напряжение — 10-14 В
2. Проверьте индикатор ABS.
а) Включите зажигание.
б) Убедитесь, что индикатор загорается на три секунды. Если индикатор не загорается, проверьте предохранитель, лампу индикатора и жгут проводов.
3. Выключите зажигание.

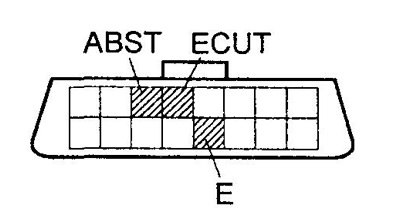

4. Закоротите выводы "ECUT" - "Е" диагностического разъема.
5. Включите зажигание.
Примечание: убедитесь, что установился тестовый режим работы системы (через 3 с после включения зажигания индикатор ABS должен мигать с интервалом 1 с).
6. Проверка при движении автомобиля,
а) Запустите двигатель.
б) Проедьте на автомобиле со скоростью более 7 км/час.
Примечание: при изменении скорости не допускайте проскальзывания колес.
7. Считайте коды неисправностей.
а) Остановите автомобиль. Индикатор ABS будет мигать.
б) Определите код неисправности по количеству вспышек индикатора ABS (см. таблицу "Коды неисправностей датчиков частоты вращения и датчика замедления").
Примечание:
- При нормальной работе индикатор мигает с частотой 2 раза в секунду.

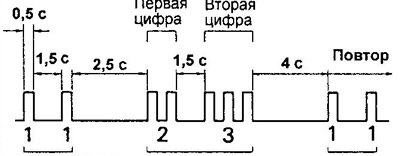

- Если кодов неисправности два или более, то первым будет выводиться наименьший код, а затем остальные коды в порядке возрастания. Между кодами будет 2,5-секундная пауза.
в) Выключите зажигание и снимите перемычку с выводов диагностического разъема.

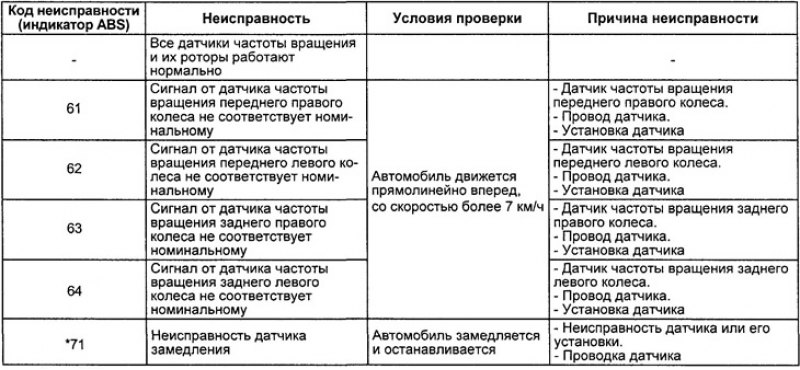

Таблица. Коды неисправностей датчиков частоты вращения и замедления, до 2000 г.
* модели 4WD.
Таблица. Коды неисправностей датчиков частоты вращения и замедления (продолжение), с 2000 г.
* модели 4WD.
