Проверка

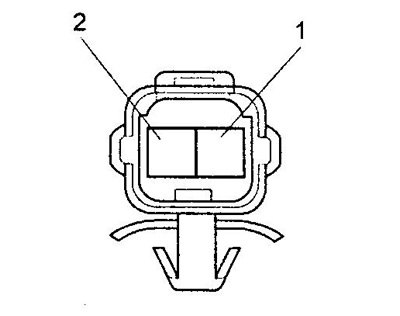

1. Измерьте сопротивление между выводами разъема каждого датчика.
- Номинальное сопротивление — 1,25 - 1,55 кОм
Если значение не соответствует номинальному, то замените датчик.

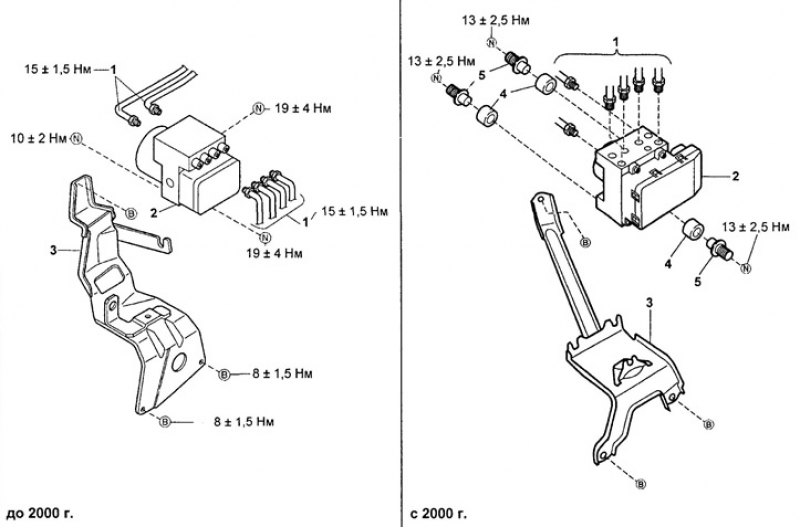

Модулятор давления. 1 - тормозные трубки, 2 - модулятор давления, 3 - кронштейн, 4 - втулка, 5 - болт крепления.
2. Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если имеется проводимость, то замените датчик.

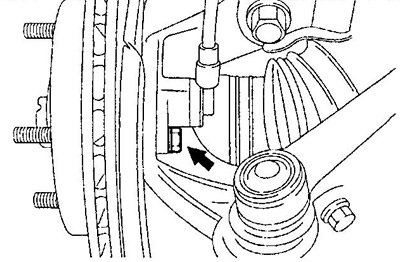

3. Проверьте правильность установки датчика частоты вращения колеса и соответствие момента затяжки болта крепления датчика допустимому значению.
- Момент затяжки — 19 Нм
4. Проверьте ротор датчика на отсутствие царапин, трещин, деформации или отсутствия зубцов.
5. Измерьте зазор между ротором и датчиком частоты вращения.
- Номинальный зазор — 1,0 мм
Снятие и установка
Примечание:
- Снятие проводите в соответствии с рисунком "Датчик частоты вращения переднего колеса".
- Установку проводите в порядке, обратном снятию.
- Моменты затяжки указаны на рисунке.
