Снятие и установка
Примечание: установка производится в порядке, обратном снятию.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отверните два винта, отсоедините фиксаторы, разъем и снимите нижнюю отделку панели приборов со стороны водителя.
3. (Модели с селектором АКПП на рулевой колонке)
Снимите отделку отверстия селектора АКПП:
а) Переключите рычаг селектора в положение "N".
б) Наклейте защитную ленту на центральную консоль.
в) Отсоедините пистон, фиксатор и снимите отделку.
4. Снимите заднюю отделку центральной консоли.
а) Снимите крышку задней отделки центральной консоли.

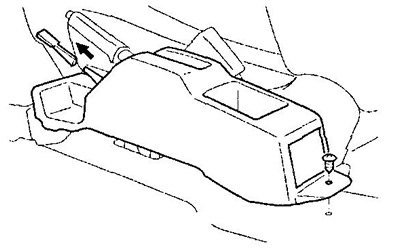

б) Отверните болты, отсоедините фиксаторы и снимите заднюю отделку консоли.
Оригинал найдёте на этом ресурсе: AutoInstruction
5. Отверните винты и снимите переднюю отделку центральной консоли.

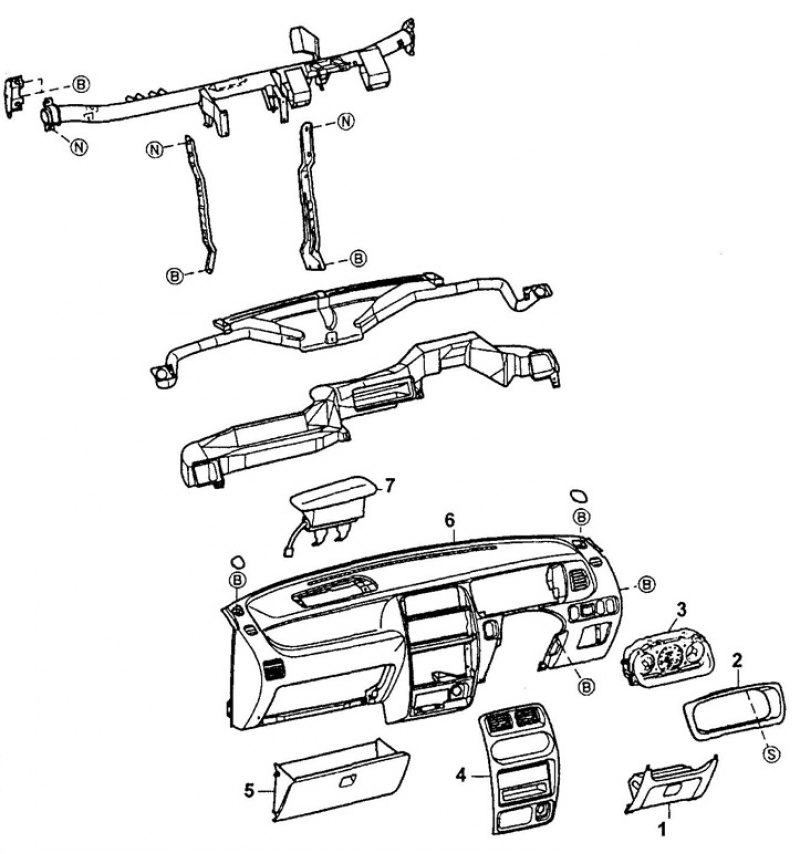

Снятие и установка панели приборов (Duet). 1 - нижняя отделка панели приборов со стороны водителя, 2 - отделка комбинации приборов, 3 - комбинация приборов, 4 - отделка центральной части панели приборов, 5 - вещевой ящик, 6 - панель приборов, 7 - подушка безопасности пассажира.
Снятие и установка панели приборов (Sirion). 1 - нижняя отделка панели приборов со стороны водителя, 2 - отделка комбинации приборов, 3 - комбинация приборов, 4 - отделка центральной части панели приборов, 5 - вещевой ящик, 6 - панель приборов, 7 - подушка безопасности пассажиров.

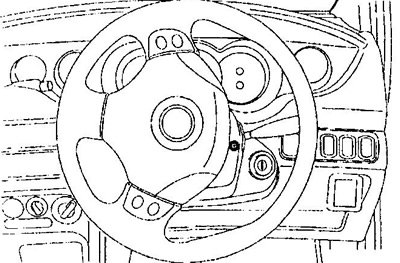

6. Отверните 4 болта и снимите верхний и нижний кожухи рулевой колонки и рулевое колесо в сборе.
Примечание: при снятии поворачивайте рулевое колесо.
7. Отверните 3 болта и гайку и снимите рулевую колонку в сборе.
8. Открутите 2 винта, отсоедините пистоны и фиксаторы и снимите отделку комбинации приборов.
9. Отсоедините пистоны и фиксаторы и снимите отделку центральной части панели приборов.
10. Отверните 4 винта и снимите комбинацию приборов.
11. Отверните 4 болта и снимите магнитолу.

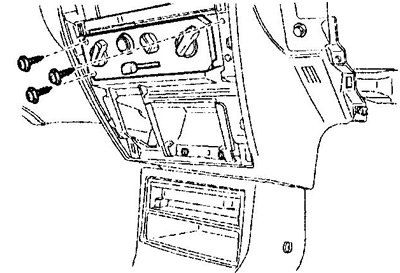

12. Отверните 3 болта и снимите панель управления отопителем/конди-ционером.
13. Отверните 2 болта и снимите отделку пепельницы.
14. Снимите вещевой ящик.
а) Отсоедините ограничители от вещевого ящика.
б) Отсоедините стопоры, фиксаторы и снимите вещевой ящик.
15. Отверните 3 болта и снимите дополнительный вещевой ящик.
16. Снимите подушку безопасности пассажира.
а) Отсоедините разъем подушки безопасности пассажира.

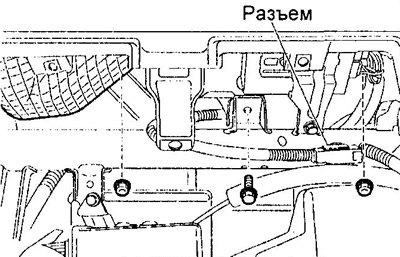

б) Отверните 2 гайки и болт и снимите модуль подушки безопасности пассажира.
в) Отогните фиксатор и снимите подушку безопасности пассажира.
17. С помощью отвертки, обмотанной защитной лентой, снимите крышку высокочастотного динамика, как показано на рисунке.
18. Отверните 2 винта, отсоедините разъем и снимите высокочастотный динамик.
19. (Модели с боковыми подушками безопасности)
Снимите заглушку подушки безопасности.
20. (Модели с боковыми подушками безопасности)

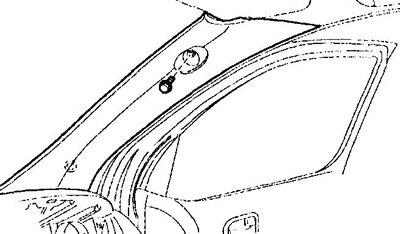

Отверните болт и снимите отделку передней стойки.
21. Отверните 7 болтов и отсоедините панель приборов.
22. Отверните 5 болтов и снимите дефлектор обогрева лобового стекла.
23. Отверните болт и снимите воздуховод.
