Регулировка
1. Проверьте зазоры между боковыми дверьми и кузовом автомобиля, как показано на рисунке "Регулировка зазоров боковых дверей".
Номинальное значение:
Duet:
- "1" — 4,7±1,5 мм
- "2" — 4,5±1,5 мм
- "3" — 5,0±1,5 мм
- "4" — 5,7±1,5 мм
- "5" — 4,5±1,5 мм
- "6" — 4,7±1,5 мм
- "7" — 5,7±1,5 мм
Sirion:
- "1" — 4,7±1,5 мм
- "2" — 4,5±1,5 мм
- "3" — 5,7±1,5 мм
- "5" — 4,5±1,5 мм
- "6" — 4,0±1,5 мм
2. Отрегулируйте зазоры передней боковой двери.
Примечание: перед регулировкой передней двери снимите крыло.

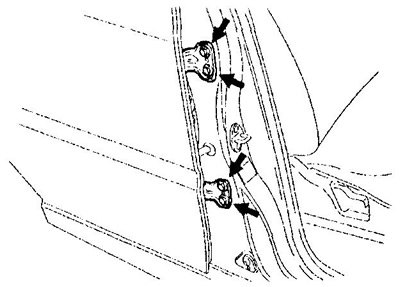

а) Отрегулируйте положение дверей в продольном и вертикальном направлениях, ослабив болты крепления дверных петель к кузову.
- Момент затяжки — 17-31 Нм
б) Отрегулируйте положение дверей в поперечном и вертикальном направлениях, ослабив болты крепления дверных петель к кузову.
- Момент затяжки — 17-31 Нм
Регулировка зазоров боковых дверей.

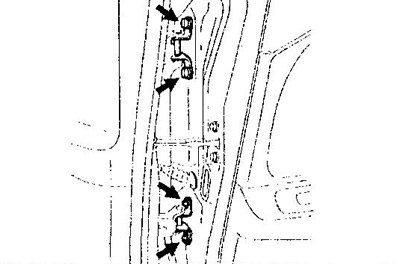

Примечание: регулировку невозможно выполнить, когда крепление передней двери выполняется центрирующими болтами. При регулировке эти болты следует заменить обычными болтами с шайбами.
в) Ослабьте винты крепления и отрегулируйте положение скобы замка двери.
3. Отрегулируйте зазоры задней боковой двери.
а) Отрегулируйте положение дверей в продольном и вертикальном направлениях, ослабив болты крепления дверных петель к кузову.
- Момент затяжки — 17-31 Нм
б) Отрегулируйте положение дверей в поперечном и вертикальном направлениях, ослабив болты крепления дверных петель к кузову.
- Момент затяжки — 17 - 31 Нм
Примечание: регулировку невозможно выполнить, когда крепление передней двери выполняется центрирующими болтами. При регулировке эти болты следует заменить обычными болтами с шайбами.
в) Ослабьте винты крепления и отрегулируйте положение скобы замка двери.
Разборка и сборка передней двери
1. При разборке и сборке передней двери руководствуйтесь сборочным рисунком "Разборка и сборка передней двери".
2. Снятие стекла проводите следующим образом:

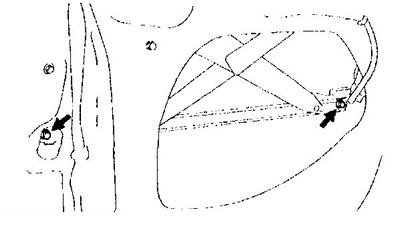

а) Опустите стекло до появления болтов в технологическом отверстии, как показано на рисунке.
б) Отверните два болта и снимите стекло двери.
в) Отверните 4 болта и снимите направляющие стекла двери.

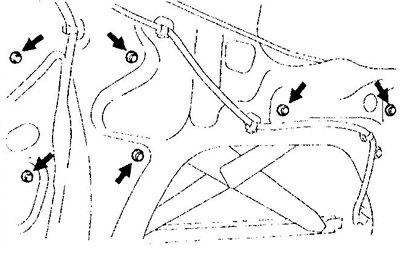

г) Отверните шесть болтов, отсоедините разъем и снимите механизм стеклоподъемника.
3. При сборке обратите внимание на следующие детали:

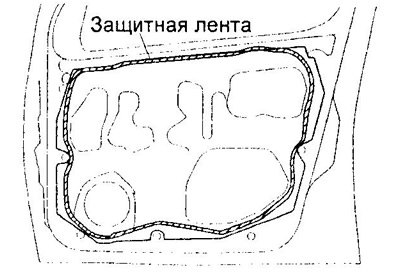

а) В соответствии с рисунком установите крышку технологического отверстия при помощи клея и заклейте отверстие защитной лентой.
б) Перед установкой механизма стеклоподъемника нанесите специальную консистентную смазку на его подвижные части.
Разборка и сборка задней боковой двери
1. Разборка и сборка двери проводится в соответствии с рисунком "Разборка и сборка задней боковой двери".
2. Снятие стекла проводите следующим образом:

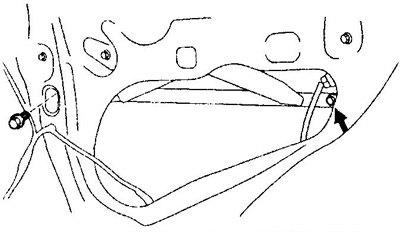

а) Опустите стекло до появления болтов в технологическом отверстии, как показано на рисунке.
Разборка и сборка передней боковой двери. 1 - внутренняя ручка открывания двери, 2 - вспомогательная ручка, 3 - внутренняя крышка бокового зеркала, 4 - кнопка блокировки замка, 5 - отделочная панель двери, 6 - крышка панели управления стеклоподъемниками, 7 - панель управления стеклоподъемниками, 8 - внутренний уплотнитель стекла, 9 - направляющая кнопки, 10 - кронштейн вспомогательной ручки, 11 - динамик, 12 - крышка технологического отверстия, 13 - стекло двери, 14 - уплотнитель, 15 - наружный уплотнитель стекла, 16 - механизм стеклоподъемника, 17 - электродвигатель стеклоподъемника, 18 - направляющая стекла двери, 19 - замок двери в сборе, 20 - привод замка, 21 - внешняя ручка открывания двери, 22 - фиксатор цилиндра замка двери, 23 - цилиндр замка двери, 24 - карман, 25 - отделка двери.
Разборка и сборка задней боковой двери. 1 - внутренняя ручка открывания двери, 2 - вспомогательная ручка, 3 - кнопка блокировки замка, 4 - отделочная панель двери, 5 - направляющая кнопки, 6 - кнопка управления стеклоподъемниками, 7 - кронштейн вспомогательной ручки, 8 - динамик, 9 - крышка технологического отверстия, 10 - внутренний нижний уплотнитель стекла, 11 - наружный нижний уплотнитель стекла, 12 - верхний уплотнитель стекла, 13 - внутренняя крышка бокового зеркала, 14 - направляющая стекла двери, 15 - стекло двери, 16 - механизм стеклоподъемника, 17 - электродвигатель стеклоподъемника, 18 - замок двери в сборе, 19 - привод замка, 20 - тяга блокировки замка двери, 21 - внешняя ручка открывания двери, 22 - уплотнитель двери, 23 - карман.
б) Отверните два болта и снимите стекло двери.
в) Отверните 4 болта и снимите направляющие стекла двери.
г) Отверните шесть болтов, отсоедините разъем и снимите механизм стеклоподъемника.
3. При сборке обратите внимание на следующие моменты:
а) В соответствии с рисунком установите крышку технологического отверстия при помощи клея и заклейте отверстие защитной лентой.
б) Перед установкой механизма стеклоподъемника нанесите специальную консистентную смазку на его подвижные части.
