Снятие
1. Снимите очиститель лобового стекла.
2. Снимите верхний молдинг лобового стекла.
3. Снимите отделку передней стойки.
4. Снимите панель приборов.
5. Снимите внутреннее зеркало.
6. Снимите лампу местной подсветки.
7. Снимите солнцезащитные козырьки и их держатели.
8. Снимите вспомогательную ручку.
9. Снимите молдинг крыши.
10. Отогните передний край отделки крыши как показано на рисунке, чтобы не повредить стекло.

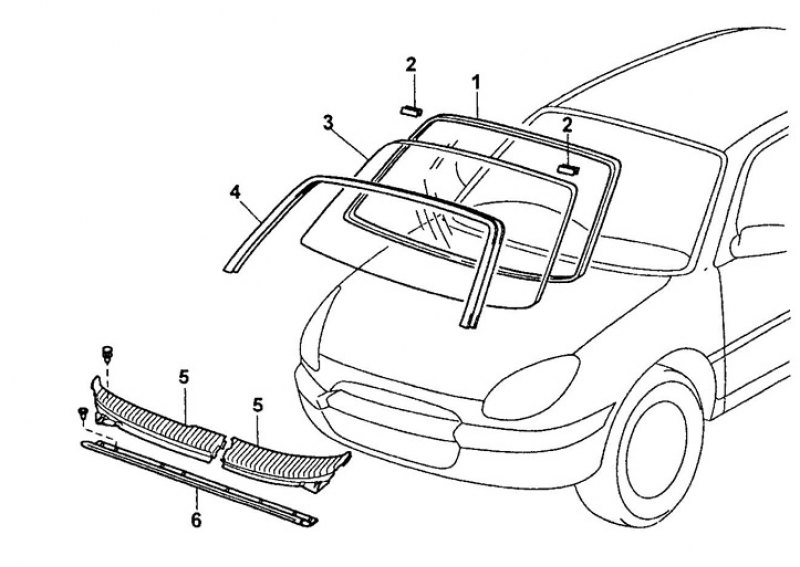

Лобовое стекло. 1 - уплотнитель стекла, 2 - сдвоенный стопор, 3 - лобовое стекло, 4 - молдинг, 5 - вентиляционная решетка, 6 - уплотнитель.
11. Снимите лобовое стекло.
а) Наклейте защитную ленту на поверхности кузова вокруг лобового стекла, чтобы не повредить окрашенные поверхности.
б) Сделайте отверстие в слое клея и просуньте через нее проволоку.
в) Закрепите концы струны на деревянных брусках или при помощи специальных зажимных устройств.
г) При помощи струны срежьте слой клея и снимите лобовое стекло.
Установка
1. Ножом выровняйте слой клея, оставшийся на кузове.
Примечание:
- Не повредите лакокрасочное покрытие кузова.
- После удаления клея обработайте поверхность среза тканью, смоченной в растворителе.
2. Установите новые стопоры на передний край кузова автомобиля.
3. Установите новые стопоры на стекло, как показано на рисунке. Номинально расстояние "А":
- Duet — 13,0 мм
- Sirion — 7,0 мм
Duet
Sirion
4. Снимите старый уплотнитель и установите новый на липкой ленте.
- Номинальное расстояние "А" — 6,5±2 мм
- Номинальное расстояние "Б" — 22 +2 мм
Примечание: нанесите метки.
5. Предварительно установите стекло и нанесите метки совмещения на стекло и кузов, затем снимите стекло.
6. С помощью кисти нанесите праймер на незащищенную часть кузова.
Примечание:
- Время высыхания праймера не менее 3 минут,
- Не наносите праймер на клей.
- Открытый праймер нельзя использовать повторно.

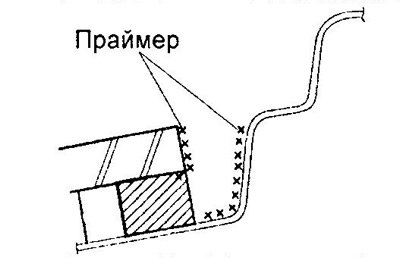

7. Нанесите праймер на контактную поверхность стекла. Перед нанесением праймера очистите стекло.
8. Используя шприц, нанесите клей на все контактные поверхности стекла.
9. Установите стекло.
а) Расположите стекло согласно меткам совмещения и осторожно вдавите его вдоль обода.
б) Нанесите клей на кромку стекла.
в) Крепко прижмите стекло, чтобы оно держалось на клее.
г) Удалите избыток клея.
10. Проверьте и при необходимости, устраните негерметичность соединения.
а) При небольшой негерметичности устраните неплотность соединения герметиком для автомобильных стекол.
б) При значительных протечках — установите лобовое стекло заново.
11. Установите снятые детали в порядке, обратном снятию.
