Регулировка
Регулировка задней двери.

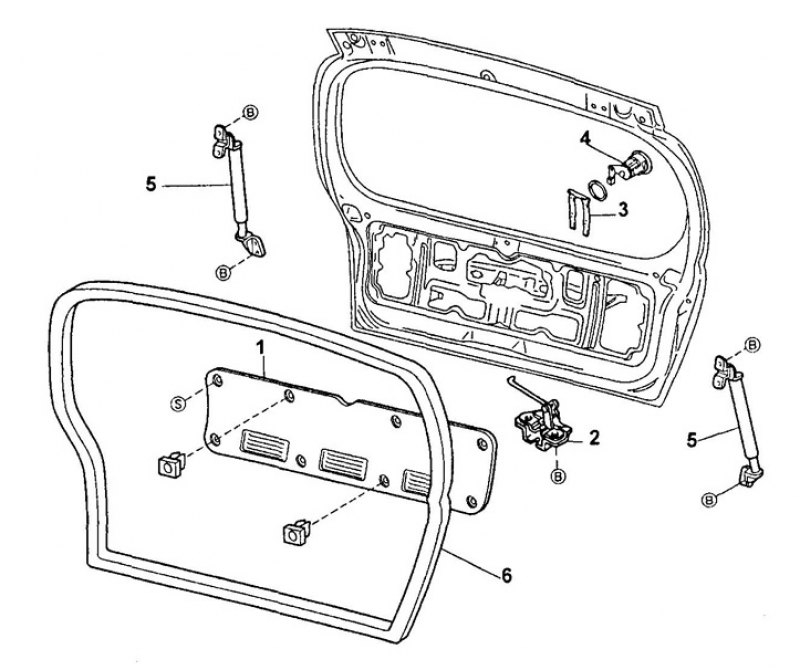

Задняя дверь. 1 - внутренняя отделка задней двери, 2 - дверной замок, 3 - фиксатор цилиндра дверного замка, 4 - цилиндр замка задней двери, 5 - стойка двери, 6 - уплотнитель двери.
1. Проверьте зазоры между задней дверью и кузовом автомобиля, как показано на рисунке "Регулировка задней двери".
Номинальное значение:
Duet:
- "1" — 7,6±1,5 мм
- "2" — 5,5±1,5 мм
Sirion:
- "3" — 4,0±1,5 мм
2. Отрегулируйте зазоры задней двери,

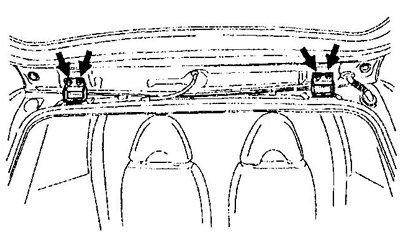

а) Ослабьте затяжку болтов и отрегулируйте положение двери.
- Момент затяжки — 10 -15 Нм

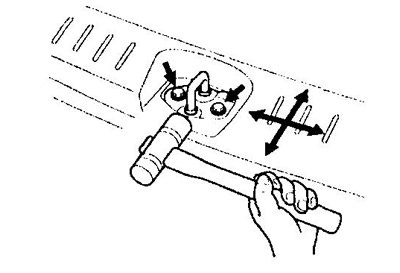

б) Снимите отделку скобы замка, ослабьте винты крепления и отрегулируйте положение скобы.
Разборка
1. Отсоедините пистоны и снимите внутреннюю отделку двери.
2. (Модели со стеклоочистителями: заднего стекла)
а) Отверните рычаг и стойку стеклоочистителя.
[Текст взят с портала проекта autoinstruction]
б) Отверните 3 болта и снимите электродвигатель стеклоочистителя.
3. Отверните 4 гайки и снимите внешнюю ручку открывания двери.

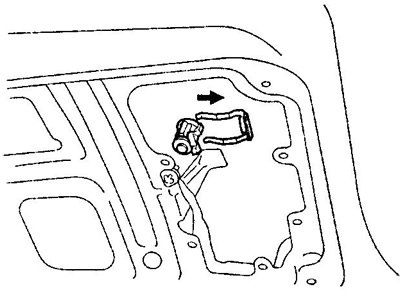

4. Снимите цилиндр дверного замка.
5. Отверните 2 болта и снимите дверной замок.
6. Снимите крышку технологического отверстия.
Сборка
1. Сборка задней двери производится в порядке, обратном снятию.
2. При сборке задней двери обратите внимание на следующие моменты:
а) Перед установкой дверного замка нанесите герметик на резьбу винтов.
б) Установите крышку технологического отверстия при помощи клея и заклейте отверстие защитной лентой.
