Система самодиагностики (А240Е, А241Е, А245Е и А540Н) (Toyota Corona 9 «T190»)

0

Общая информация

1. Функция самодиагностики встроена в электронный блок управления АКПП. С помощью индикатора выключения режима повышающей передачи система может предупредить водителя о возникшей в АКПП неисправности. Кроме того, с помощью этого индикатора можно определить код возникшей неисправности.

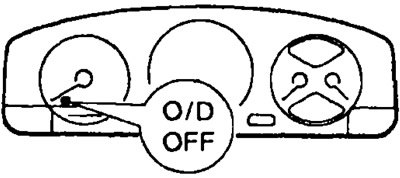

Внимание: появление сигналов предупреждения и чтение кодов неисправности возможно только когда выключатель повышающей передачи в положении "ON". Если выключатель в положении "OFF", то лампа индикатора горит не мигая.

• а) Если возникает неисправность в датчике частоты вращения, датчике положения дроссельной заслонки или электромагнитных клапанах, то индикатор начинает мигать, предупреждая тем самым водителя о возникшей неисправности Но если произошла неисправность в электромагнитном клапане управления блокировкой и электромагнитном клапане управления качеством блокировки, то предупреждения о неисправности не будет.

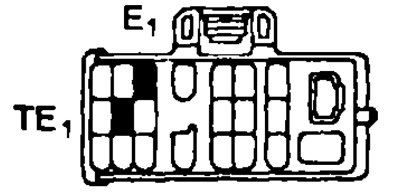

• б) Коды неисправностей можно считать по количеству миганий индикатора повышающей передачи, для этого надо закоротить выводы "ТЕ₁" и "Е₁" диагностического разъема.

• в) Система диагностики не определяет выход из строя датчика положения дроссельной заслонки и выключателя стоп-сигналов, но их проверку можно осуществить, проверив напряжение на контакте "Т_т" диагностического разъема.

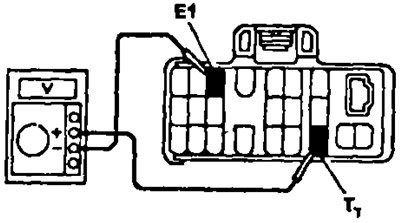

Модели до 1996 г.

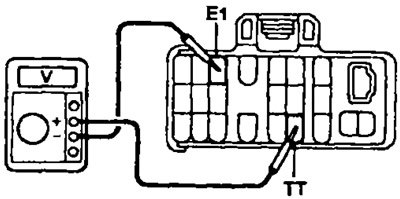

Модели с 1996 г.

• г) Сигналы на каждой передаче можно проверить путем измерения напряжения на выводе "Т_т" в процессе движения.

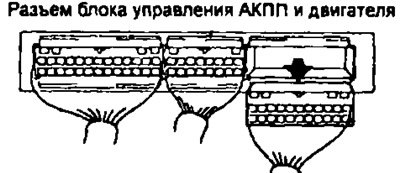

2. Код неисправности сохраняется в памяти блока управления и после выключения двигателя. Очистка памяти блока (сброс кодов после проведенного ремонта) производится либо путем выключения зажигания и отсоединения предохранителя "EFI", либо путем отсоединения разъема блока управления АКПП и двигателем.

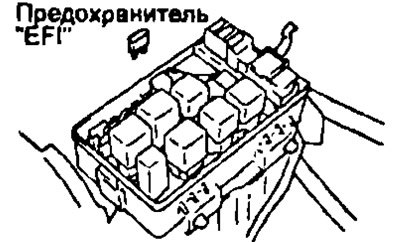

A240E, A241E, A241L

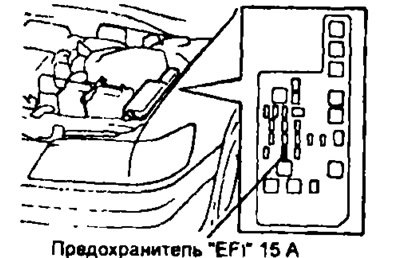

Модели с 1996 г.

Внимание:

• Низкое напряжение аккумулятора может вызвать сбой при диагностике. Поэтому перед началом диагностики проверяйте аккумулятор.
• Пользуйтесь вольтметром или омметром, которые имеют предельные значения шкалы измерения, по крайней мере, 10 кОм/В.
