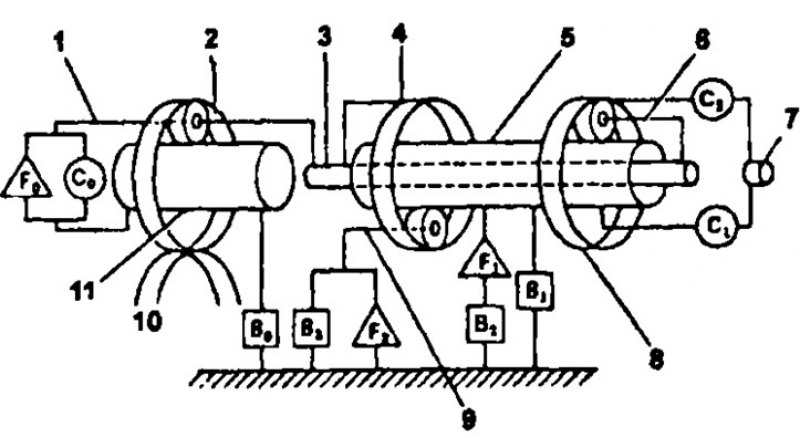

Модели 4WD: 1 - водило повышающего планетарного ряда, 2 - эпициклическое колесо повышающего планетарного ряда, 3 - промежуточный вал, 4 - эпицикл заднего планетарного ряда, 5 - солнечные шестерни переднего и заднего планетарного рядов, 6 - водило переднего планетарного ряда, 7 - входной вал, 8 - эпицикл переднего планетарного ряда, 9 - водило заднего планетарного ряда, 10 - выход 11 - солнечная шестерня повышающего планетарного ряда

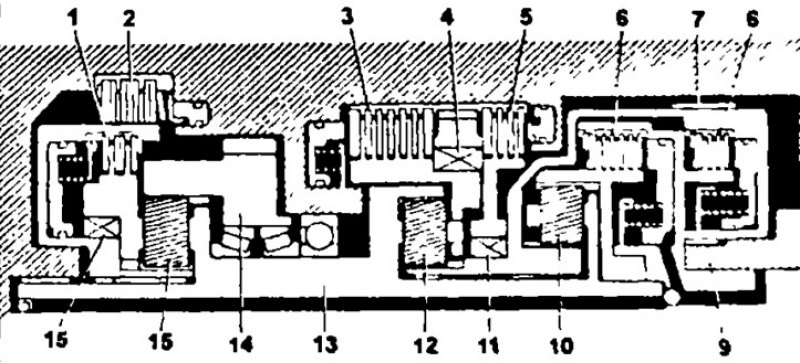

Планетарный механизм (модели 4WD): 1 - блокировочная муфта повышающего планетарного ряда (С0). 2 - тормоз, повышающего планетарного ряда (В0), 3 - тормоз первой передачи и передачи заднего хода (В3), 4 - муфта свободного хода №2 (F2), 5 - тормоз второй передачи (B2), 6 - муфта включения переднего хода (С1), 7 - тормоз обеспечения режима торможения двигателем на второй передаче (В1), 8 - муфта прямой передачи (С2), 9 - входной вал, 10 - сателлит переднего планетарного ряда, 11 - муфта свободного хода №1 (F1), 12 - сателлит заднего планетарного ряда, 13 - промежуточный вал, 14 - эпициклическое колесо (эпицикл) повышающего планетарного ряда, 15 - сателлит повышающего планетарного ряда, 16 - муфта свободного хода повышающего планетарного ряда (Fo)
Планетарная коробка передач
Планетарная коробка передач содержит три планетарных ряда, три блокировочных муфты, четыре тормоза и три муфты свободного хода Мощность от двигателя через гидротрансформатор передается на входной вал планетарной коробки передач. Переключение передач осуществляется включением определенной комбинации тормозов и муфт свободного хода, в результате чего изменяется частота вращения выходного вала.
(Информация размещена на интернет-сайте: www.Autoinstruction.ru)
Элементы планетарной коробки передач
1. Блокировочная муфта повышающего планетарного ряда (С0) - соединяет водило и солнечное колесо повышающего ряда.
2. Тормоз повышающего ряда (В0) -останавливает солнечное колесо повышающего ряда.
3. Муфта №1 свободного хода повышающего ряда (F1) - при включенном тормозе второй передачи запрещает вращение против часовой стрелки солнечных шестерен переднего и заднего планетарных рядов.
4. Муфта переднего хода (С1) - соединяет входной вал и эпицикл переднего планетарного ряда.
5. Тормоз второй передачи (В2) - останавливает наружное кольцо муфты свободного хода №1, таким образом запрещая вращение солнечных шестерен переднего и заднего планетарных рядов против часовой стрелки.
6. Тормоз 1-й передачи и заднего хода (В3) - останавливает водило заднего планетарного ряда.
7. Муфта свободного хода №2 (F2) - запрещает вращение водила заднего планетарного ряда против часовой стрелки. В. Муфта прямой передачи (С2) - соединяет входной вал и солнечные шестерни переднего и заднего планетарного ряда.
9. Тормоз обеспечения режима торможения двигателем на второй передаче (В1) - останавливает вращение солнечных шестерен переднего и заднего планетарных рядов.
10. Муфта свободного хода повышающей передачи (F0) - При запуске двигателя соединяет солнечную шестерню повышающего планетарного ряде и водило повышающего планетарного ряда.
