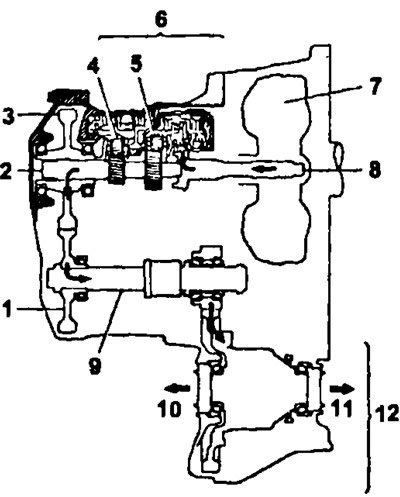

Модели 2WD (кроме A132L): 1 - ведомая шестерня промежуточной передачи, 2 - промежуточный вал, 3 - ведущая шестерня промежуточной передачи, 4 - задний планетарный ряд, 5 - передний планетарный ряд, 6 - планетарный механизм, 7 - гидротрансформатор, 8 - входной вал, 9 - вал ведущей шестерни главной передачи, 10 - приводной вал, 11 - приводной вал, 12 - дифференциал

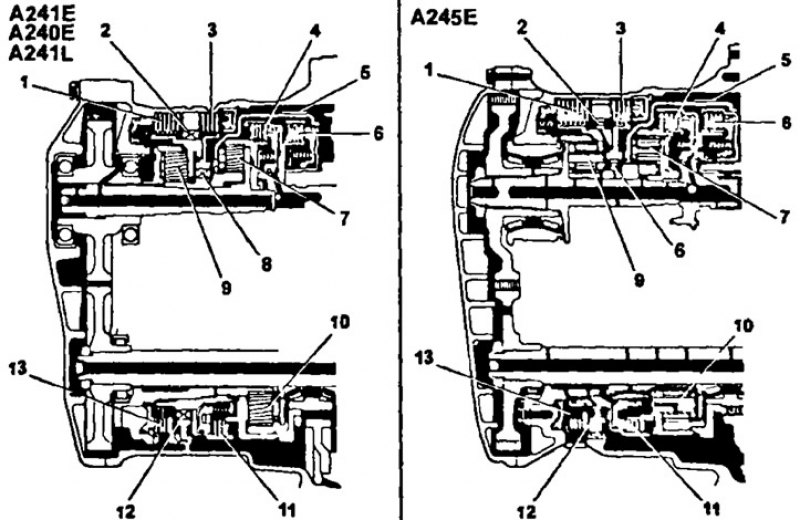

Планетарный механизм (модели 2WD, кроме A132L): 1 - тормоз первой передачи и заднего хода (Bj), 2 - муфта свободного хода №2 (B3), 3 - тормоз второй передачи (B2). 4 - муфта переднего хода (С1), 5 - тормоз обеспечения режима торможения двигателем на второй передаче (B1). 6 - муфта прямой передачи (C2), 7 - передний планетарный ряд, 8 - муфта свободного хода №1 (F1), 9 - задний планетарный ряд, 10 - понижающий планетарный ряд, 11 - муфта понижающего планетарного ряда (C3), 12 - муфта свободного хода понижающего планетарного ряда Ns3 (F3), 13 - тормоз понижающего планетарного ряда (В4)
Планетарная коробка передач содержит три планетарных ряда, три блокировочных муфты, четыре тормоза и три муфты свободного хода.
Мощность от двигателя через гидротрансформатор передается на входной вал планетарной коробки передач.
Переключение передач осуществляется путем включения определенной комбинации двух элементов управления, в результате чего изменяется частота вращения выходного вала.
Элементы планетарной коробки передач
1. Муфта переднего хода (С1) - соединяет входной вал и эпицикл переднего планетарного ряда.
2. Муфта прямой передачи (С2) - соединяет входной вал и солнечные шестерни переднего и заднего планетарного ряда.
3. Муфта понижающего планетарного ряда (С3) - соединяет солнечную шестерню понижающего планетарного ряда и водило понижающего планетарного ряда.
4. Тормоз обеспечения режима торможения двигателем на второй передаче (В1) - останавливает солнечные шестерни переднего и заднего планетарного ряда.
5. Тормоз второй передачи (В2) - останавливает наружное кольцо муфты свободного хода №1, таким образом предотвращая вращение солнечной шестерни переднего и заднего планетарных рядов против часовой стрелки.
6. Тормоз первой передачи и заднего хода (В3) - останавливает водило заднего планетарного ряда.
7. Тормоз понижающей передачи (В4) - останавливает солнечную шестерню понижающего планетарного ряда
8. Муфта №1 свободного хода (F1) -при включенном тормозе второй передачи В2 запрещает вращение против часовой стрелки солнечных шестерен переднего и заднего планетарных рядов.
9. Муфта №2 свободного хода (F2) - запрещает вращение водила заднего планетарного ряда против часовой стрелки.
10. Муфта свободного хода понижающей передачи (F3) - запрещает вращение по часовой стрелке солнечной шестерни понижающего планетарного ряда.
