Примечание:
- Полностью очистите все детали, которые будут устанавливаться.
- Перед монтажом вращающихся и/или скользящих деталей смажьте их рабочие поверхности свежим моторным маслом.
- Замените все прокладки, уплотнения и маслосъемные колпачки новыми.
1. (2С, 2С-Т) Установите вставки камер сгорания.
- Выступ — "-"0,03-"+"0,02 мм
2. (5E-FE) Установите трубки свечей зажигания.
- Примечание: при использовании новой головки блока цилиндров в неё должны быть установлены трубки свечей зажигания.
- а) Нанесите клей на поверхность отверстия для установки трубки свечи зажигания.

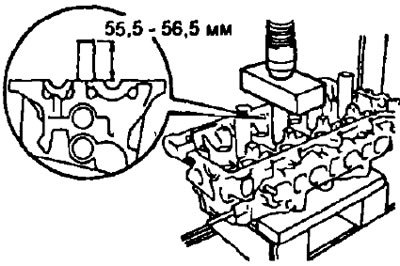

- в) С помощью пресса запрессуйте новую защитную трубку свечи зажигания, обеспечив ее выступание на 55,5-56,5 мм от плоскости разъема крышки подшипника распределительного вала.
Примечание: на запрессовывайте трубку больше, чем нужно.
3. (5E-FE) Установите крышку подшипника №4 распределительного вала.
- а) Очистите поверхности крышки подшипника №4 и головки блока цилиндров.

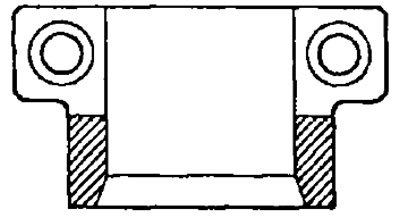

- б) Нанесите герметик на крышку подшипника №4, как показано на рисунке.
- в) Нанесите немного моторного масла на резьбу болтов и под головки болтов крепления крышки подшипника №4.
- г) Установите крышку подшипника №4 и затяните два болта попеременно.
- Момент затяжки — 13 Нм
4. (5E-FE) Установите сегментную заглушку.
- а) Удалите старый уплотнительный материал.

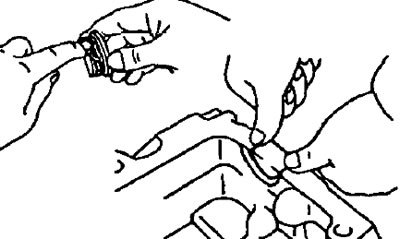

- б) Нанесите герметик на сегментную заглушку, как показано на рисунке, и установите ее в головку блока цилиндров.
5. (5E-FE) Установите кронштейны подъема двигателя №1 и №2 (если снимались).
- Момент затяжки:
- кронштейн №1 — 21 Нм
- кронштейн №2 — 43 Нм
6. (5E-FE) Установите пластину крепления проводки (если снималась).
7. Установите клапаны.

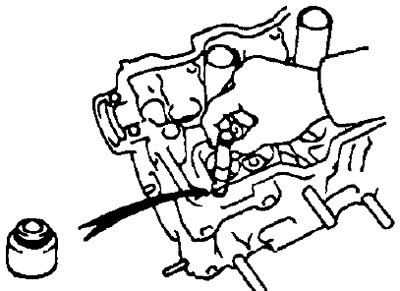

- а) С помощью подходящего приспособления установите новые маслосъемные колпачки.
Примечание: маслосъемные колпачки впускных клапанов окрашены в серый или коричневый цвет, а маслосъемные колпачки выпускных клапанов - в черный цвет.

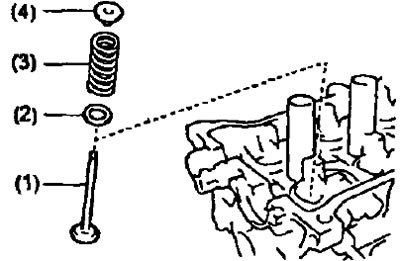

- б) Установите следующие детали:
- (1) клапан;
- (2) седло пружины;
- (3) клапанную пружину;
- (4) тарелку пружины.
Примечание: (3S-GE) устанавливайте пружину клапана меткой вверх, как показано на рисунке.
- в) С помощью подходящего приспособления сожмите клапанную пружину и установите два сухаря вокруг стержня клапана.

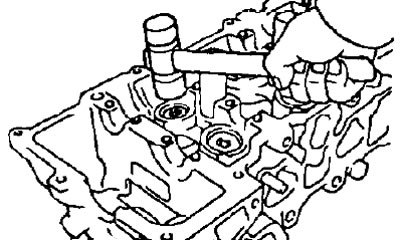

- г) Молотком с пластиковой головкой, слегка ударьте по торцу Стержня клапана, чтобы обеспечить надежную фиксацию клапана сухарями.
8. Установите толкатели клапанов и регулировочные шайбы; убедитесь, что толкатели вращаются свободно от руки.
