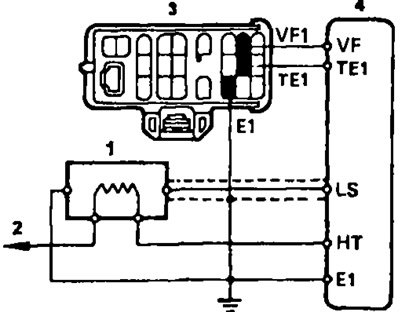

Схема включения датчика обедненного состава смеси: 1 - датчик обедненного состава смеси, 2 - к главному реле системы зажигания, 3 - диагностический разъем, 4 - электронный блок управления
1. Прогрейте двигатель до нормальной рабочей температуры.
2. Измерьте величину напряжения обратной связи датчика.
- Присоедините положительный вывод вольтметра к выводу "VF1" диагностического разъема, а отрицательный вывод) - к выводу "Е1".
- После этого проведите следующий тест:

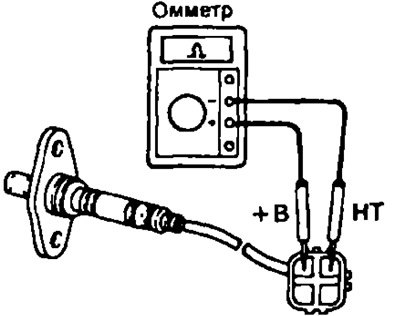

3. Измерьте сопротивление нагревателя датчика обедненного состава смеси, подключив омметр к клеммам "+В" и "НТ".
Номинальное сопротивление (при t = 20°С): 1,10-1,44 Ом.
Если величина сопротивления выходит за указанные пределы, замените датчик.
