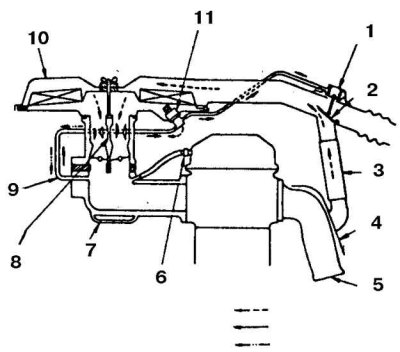

Типичная схема ТСА-системы
1 – вакуумный привод; 2 – клапан регулятора горячего воздуха; 3 – шланг; 4 – крышка; 5 – впускной коллектор; 6 – клапан вентиляции картера; 7 – всасывающий коллектор; 8 – карбюратор; 9 – вакуумная трубка; 10 – воздушный фильтр; 11 – ITC-клапан
Поддерживает оптимальный стехиометрический состав горючей смеси с целью наиболее полного сгорания топлива и снижения токсичных выбросов. В состав системы входят вакуумный привод, регулятор подачи горячего воздуха, клапан температурной компенсации (ITC-клапан).
Система смонтирована на воздушном фильтре.
Когда двигатель работает на холостом ходу на вакуумном приводе и на ITC-клапане сигнал отсутствует. В этом состоянии пружина вакуумного привода перекрывает канал доступа горячего воздуха. При пуске холодного двигателя через ITC-клапан на вакуумный привод подается разрежение, привод срабатывает и полностью открывает заслонку регулятора горячего воздуха. С ростом оборотов двигателя разрежение на приводе уменьшается, сила пружины привода начинает превышать силу от разрежения и закрывает заслонку регулятора горячего воздуха.
На двигателе, работающем в нормальном режиме, ITC-клапан перекрывает канал, ведущий на всасывающий коллектор и сообщает вакуумный привод с воздушным фильтром. По мере подвода окружающего воздуха к вакуумному приводу пружина диафрагмы, действуя на контрольный воздушный клапан, перекрывает канал горячего воздуха и открывает доступ окружающего воздуха.
(Источник статьи доступен на портале: «www.autoinstruction.ru»)
В условиях длительной работы на холостом ходу, преодоления подъемов, длительной езды с высокой скоростью, температура внутри моторного отсека повышается. Это приводит к усиленному испарению топлива и к переобогащению смеси. Переобогащение смеси является причиной неустойчивой работы двигателя на холостом ходу и повышенного содержания CO в отработанных газах. Чтобы избежать этого ITC-клапан открывает канал, сообщающий воздушный фильтр с всасывающим коллектором, обеспечивая доступ свежего воздуха и обедняя смесь.
