Система рециркуляции на двигателях 4ZE1
1 – дроссельная заслонка; 2 – клапан рециркуляции; 3 – термовакуумный клапан; 4 – от электронного блока управления

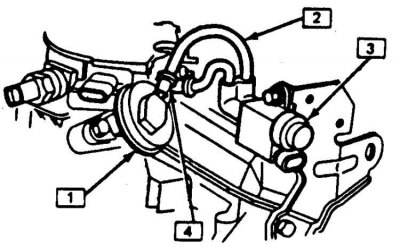

Клапан рециркуляции 6-цилиндровых двигателей
1 – клапан рециркуляции; 2 – вакуумные шланги; 3 – соленоид; 4 – подача разрежения от всасывающего коллектора
Обеспечивает снижение температуры в камере сгорания с целью снижения содержания окислов азота в выхлопных газах. Газы направляются из выхлопного канала головки цилиндров во всасывающий коллектор через клапан рециркуляции (EGR-клапан). Диафрагма клапана рециркуляции соединена с каналом во фланце карбюратора через термовакуумный клапан. По мере открытия дроссельной заслонки диафрагма клапана открывается, обеспечивая поступление выхлопных газов во всасывающий коллектор.
