Снятие
Снимите переднее колесо.

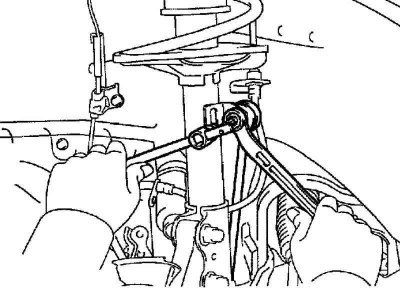

Рис. 4.23. Откручивание гайки крепления стойки стабилизатора поперечной устойчивости
Открутите гайку крепления стойки стабилизатора поперечной устойчивости (рис. 4.23).
Внимание! Если ось шарового шарнира проворачивается вместе с гайкой, используйте шестиугольный гаечный ключ (на 6 мм), чтобы удержать стойку.

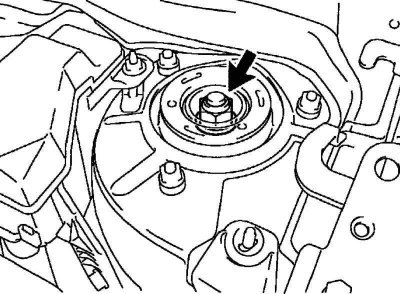

Рис. 4.24. Ослабление контргайки верхней опоры стойки
Ослабьте контргайку верхней опоры стойки (рис. 4.24).
Внимание! Не откручивайте гайку окончательно.

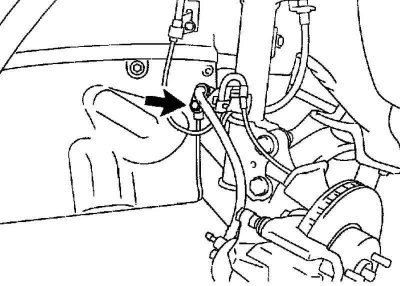

Рис. 4.25. Отсоединение тормозного шланга и жгута проводов датчика частоты вращения (ABS)
Отсоедините болт крепления кронштейна тормозного шланга. Отсоедините тормозной шланг, жгут проводов датчика частоты вращения (ABS).
Отсоедините хомуты крепления от стойки.
Снимите 2 болта и две гайки крепления амортизаторной стойки.

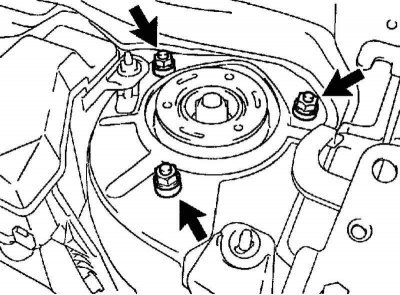

Рис. 4.26. Гайки крепления верхней опоры стойки
Отверните 3 гайки крепления верхней опоры стойки и снимите амортизаторную стойку (рис. 4.26).
Установите болт и две гайки на кронштейн в нижней части стойки и закрепите ее в тисках.

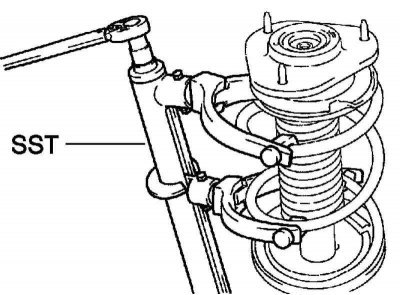

Рис. 4.27. Сжатие пружины стойки с помощью специального инструмента
Используя специнструмент, сожмите пружину (рис. 4.27).
Используя специнструмент, придержите верхнюю чашку пружины и отверните гайку.
Разберите стойку, сняв верхнюю опору стойки, подшипник, верхнюю чашку пружины, изолятор амортизатора, ограничитель хода сжития, пружину и изолятор пружины.
Проверка

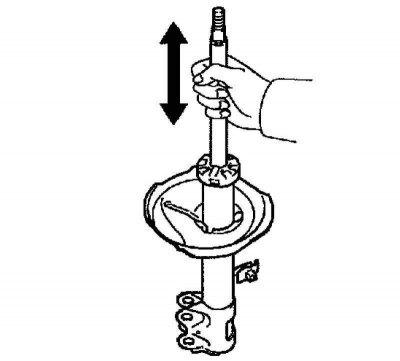

Рис. 4.28. Проверка хода амортизатора
Источник доступен на веб-сайте: Autoinstruction.ru
Вытягивая и утапливая шток амортизатора, проверьте чтобы его ход был плавным, и отсутствовали постороннее сопротивление или шум. При неисправности замените амортизатор (рис. 4.28).
Установка
Установите нижний изолятор пружины на стойку.
Установите ограничитель хода сжатия пружины на шток.

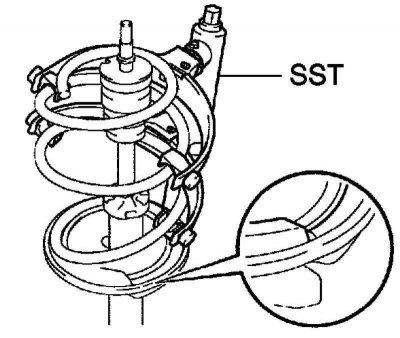

Рис. 4.29. Сжатие пружины стойки с помощью специального инструмента
Используя специнструмент, сожмите пружину и установите пружину на стойку (рис. 4.29).

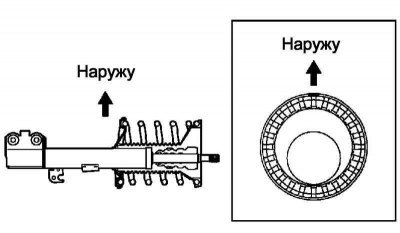

Рис. 4.30. Схема установки изолятора амортизатора и чашки пружины
Установите изолятор амортизатора и чашку пружины. Совместите метку «OUT» на верхней чашке пружины, с меткой на изоляторе амортизатора, как показано на рисунке 4.30.

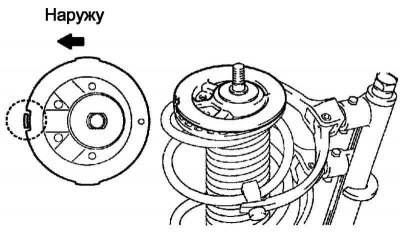

Рис. 4.31. Установка чашки пружины в правильное положение
Установите верхнюю чашку пружины меткой к задней части автомобиля (рис. 4.31).
Установите подшипник и верхнюю опору стойки, правильно соорентировав их по отношению к задней части автомобиля.
Примечание. Убедитесь, что подшипник установился в верхней опоре стойки.
Используя специнструмент, придержите верхнее седло пружины и установите новую гайку.
Момент затяжки: 47 Н·м.
Остальные детали устанавливайте в порядке, обратном снятию.
