Проверка распределителя системы зажигания (Toyota Carina 6 «T190»)

  • Главная
  • Тойота
  • Карина
  • T190 (1992-1996)
  • Двигатель и системы
  • Система пуска и заряда
  • Проверка распределителя системы заж…
0
Отключите разъем распределителя, снимите крышку распределителя и ротор распределителя искровых разрядов.

1. Проверьте с помощью щупа воздушный зазор между зубцами ротора датчиков угловых импульсов и выступом сердечника индуктивной катушки этого датчика.

Примечание: в системе, зажигания могут использоваться несколько датчиков угловых импульсов (датчик NE углового положения коленчатого вала и датчики G, G1, G2 углового положения распределительного вала), то подобные измерения следует выполнять для каждого датчика.


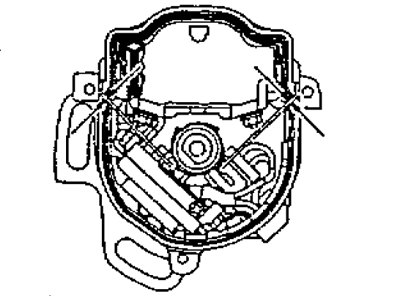

Датчик NE (5A-FE)

Датчик NE (5A-FE)

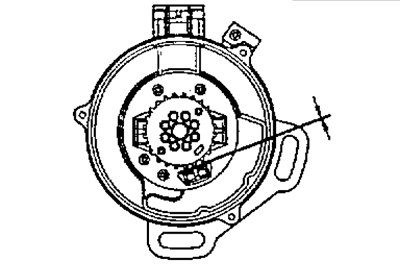

Датчик NE (4A-FE до 08.1994)

Датчик NE (4A-FE до 08.1994)


Датчики G1, G2 (4A-FE до 08.1994)

Датчики G1, G2 (4A-FE до 08.1994)

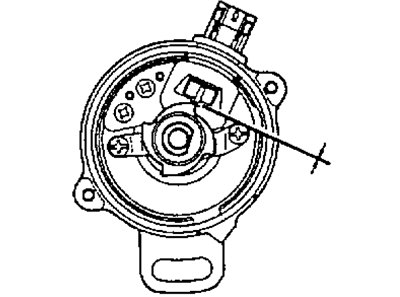

Датчик NE (4S-FE)

Датчик NE (4S-FE)


Датчик NE (3S-FE)

Датчик NE (3S-FE)

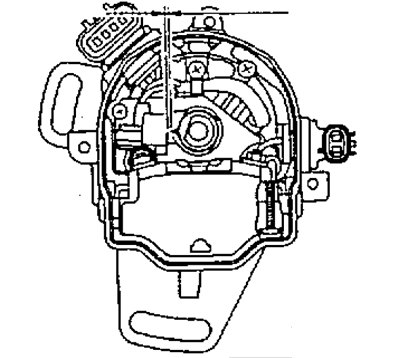

Датчик G (3S-FE)

Датчик G (3S-FE)

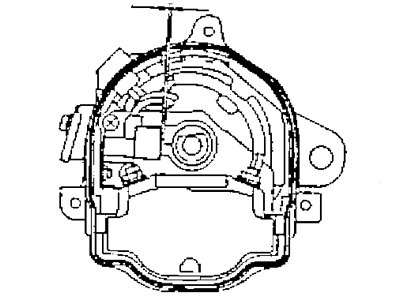

Датчики G (4A-FE до 08.1994, 7A-FE)

Датчики G (4A-FE до 08.1994, 7A-FE)

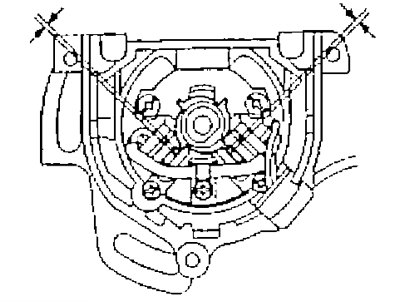

Датчик NE (4A-FE до 08.1994, 7A-FE)

Датчик NE (4A-FE до 08.1994, 7A-FE)

  • Номинальный воздушный зазор — 0,2-0,5 мм

Если зазор выходит за указанные пределы, замените корпус распределителя, распределитель в сборе или корпус объединенного блока зажигания (блока бесконтактной системы зажигания).

2. Проверьте с помощью омметра электрическое сопротивление индуктивных катушек датчиков угловых импульсов коленчатого и распределительного вала. Схемы подключения омметра показаны на рисунках, а номера выводов, к которым необходимо подключать омметр, и номинальные значения сопротивлений индуктивных катушек датчиков угловых импульсов приведены в таблице "Величина электрического сопротивления индуктивных катушек датчиков угловых импульсов".

5A-FE

В "холодном" состоянии:
  • NE(+) и NE(-) — 370-550 Ом

(Текст взят с портала проекта: «autoinstruction»)

В "горячем" состоянии:
  • NE(+) и NE(-) — 475-650 Ом


4A-FE (до 08.1994)

В "холодном" состоянии:
  • G1(+) - G1(-) — 185-275 Ом
  • G2(+) - G2(-) — 125-235 Ом
  • NE(+) и NE(-) — 190-290 Ом

В "горячем" состоянии:
  • G1(+) - G1(-) — 160-235 Ом
  • G2(+) - G2(-) — 160-235 Ом
  • NE(+) и NE(-) — 190-290 Ом


4A-FE (c 08.1994)

В "холодном" состоянии:


  • G(+) - G(-) — 185-275 Ом
  • NE(+) и NE(-) — 370-550 Ом

В "горячем" состоянии:
  • G(+) - G(-) — 240-325 Ом
  • NE(+) и NE(-) — 475-650 Ом


7A-FE

В "холодном" состоянии:
  • G(+) и G(-) — 185-275 Ом

В "горячем" состоянии:
  • G(+) и G(-) — 240-325 Ом


4S-FE

В "холодном" состоянии:
  • NE(+) и NE(-) — 135-220 Ом

В "горячем" состоянии:
  • NE(+) и NE(-) — 175-255 Ом


3S-FE

В "холодном" состоянии:
  • G(+) - G(-) — 185-275 Ом
  • NE(+) и NE(-) — 370-550 Ом

В "горячем" состоянии:
  • G(+) - G(-) — 240-325 Ом
  • NE(+) и NE(-) — 475-650 Ом

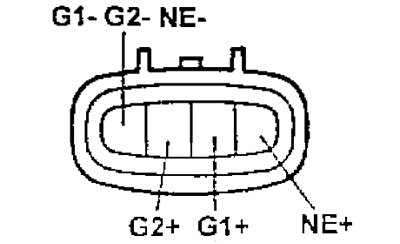

4A-FE (до 08.1994)

4A-FE (до 08.1994)

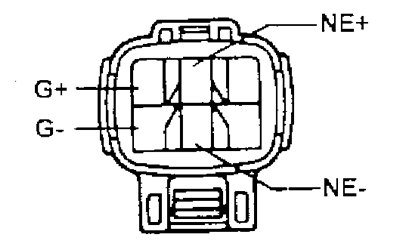

4A-FE (с 08.1994, кроме Lean Burn)

4A-FE (с 08.1994, кроме Lean Burn)

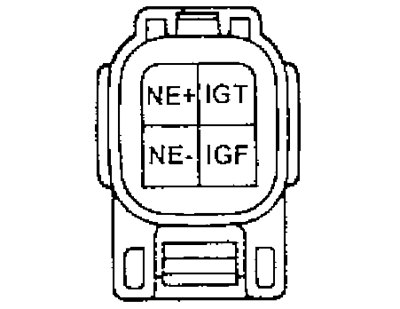

5A-FE

5A-FE

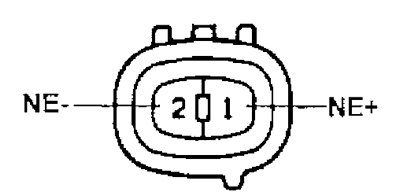

4S-FE

4S-FE

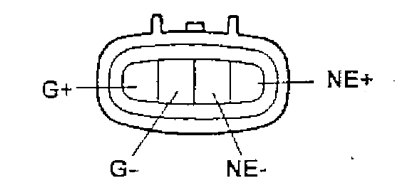

3S-FE

3S-FE

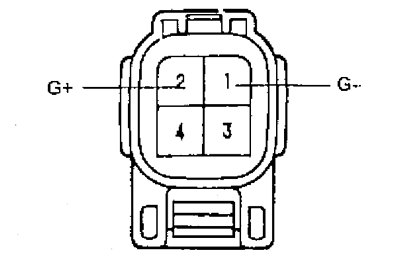

4A-FE (с 08.1994, кроме Lean Burn), 7A-FE

4A-FE (с 08.1994, кроме Lean Burn), 7A-FE


Если сопротивление не укладывается в указанные пределы, замените весь распределитель в сборе (корпус объединенного блока зажигания).

3. Установите на место: ротор распределителя, крышку распределителя и подключите разъем распределителя.
