Примечание: ниже приведены осциллограммы правильного вида для различных двигателей.
№10-20-Е1 (5A-FE, 4S-FE)
- Цена деления: X - 20 мсек, Y - 20 В.
- Режим: холостой ход.
№10-20-Е1 (4A-FE, 3S-FE)
- Цена деления: X - 20 мсек, Y - 20 В.
- Режим: холостой ход.
№10-40-Е1 (4A-FE, 5A-FE, 7A-FE с 1994 г)
- Цена деления: X - 20 мсек, Y - 20 В.
- Режим: холостой ход.

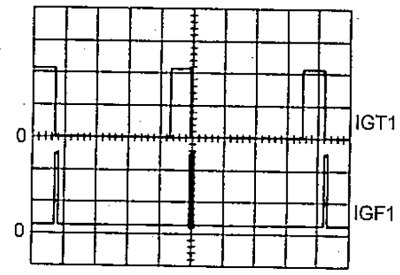

IGT, IGT-E1 (5A-FE, МКПП)
- Цена деления: X - 20 мсек, Y - 2 В.
- Режим: холостой ход.
IGT, IGT-E1 (5A-FE, АКПП)
- Цена деления: X - 20 мсек, Y - 2 В.
- Режим: холостой ход.

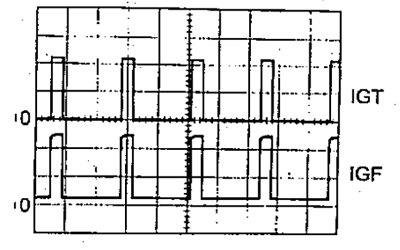

IGT, IGT-E1 (4A-FE, 7A-FE)
- Цена деления: X - 10 мсек, Y - 2 В.
- Режим: холостой ход.
IGT, IGT-E1 (3S-FE, 7S-FE)
- Цена деления: X - 10 мсек, Y - 2 В.
- Режим: холостой ход.

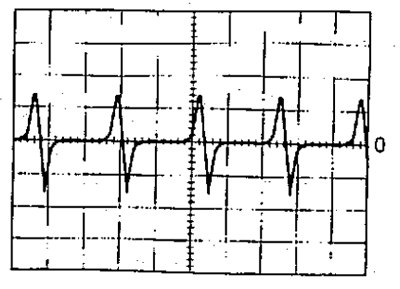

NE+ - NE- (5A-FE, 4S-FE)
- Цена деления: X - 20 мсек, Y - 2 В.
- Режим: холостой ход.

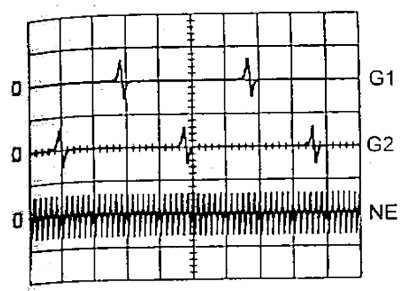

G1, G2, NE -G- (4A-FE)
- Цена деления: X - 50 мсек, Y - 5 В.
- Режим: холостой ход.
G+, NE+ -G-(NE-) (3S-FE с 1992 г)
- Цена деления: X - 20 мсек, Y - 2 В.
- Режим: холостой ход.
G+ -G-, NE+ -NE- (3S-FE с 1994 г)
- Цена деления: X - 50 мсек, Y - 2 В.
- Режим: холостой ход.
G+ -G-, NE+ -NE- (4A-FE, 7A-FE с 1994 г)
- Цена деления: X - 20 мсек, Y - 2 В.
- Режим: холостой ход.

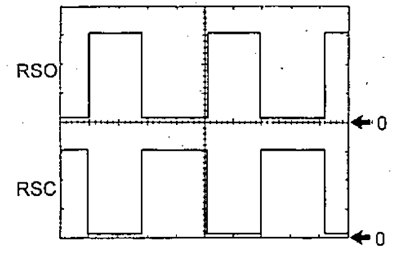

RSC, RSO-E1 (4A-FE, 5A-FE с 1992 г), ISCC, ISCO-E1 (3S-FE, 4S-FE)
- Цена деления: X - 1 мсек, Y - 5 В.
- Режим: холостой ход, кондиционер включен
RSC, RSO-E1 (4A-FE, 5A-FE с 1992 г), ISCC, ISCO-E1 (3S-FE, 4S-FE)
- Цена деления: X - 1 мсек, Y - 5 В.
- Режим: холостой ход, кондиционер включен
RSC, RSO-E1 (4A-FE, 5A-FE с 1994 г)
- Цена деления: X - 1 мсек, Y - 5 В.
- Режим: холостой ход, кондиционер выключен
RSC, RSO-E1 (4A-FE, 5A-FE, 7A-FE с 1994 г)
- Цена деления: X - 1 мсек, Y - 5 В.
- Режим: холостой ход, кондиционер включен
Текст предоставил этот ресурс: AutoInstruction
OX-E1 (4A-FE, 5A-FE, 7A-FE, 3S-FE, 4S-FE)
- Цена деления: X - 500 мсек, Y - 0.2 В.
- Режим: частота вращения 2500 об/мин

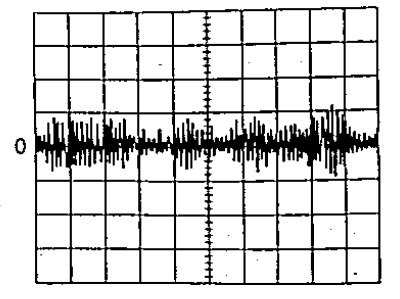

KNK-E1 (4A-FE, 5A-FE, 3S-FE, 4S-FE с 1992 г)
- Цена деления: X - 1 мсек, Y - 1 В.
- Режим: частота вращения 4000 об/мин
KNK-E1 (4A-FE, 5A-FE, 7A-FE, 3S-FE с 1994 г)
- Цена деления: X - 1 мсек, Y - 0.5 В.
- Режим: частота вращения 4000 об/мин

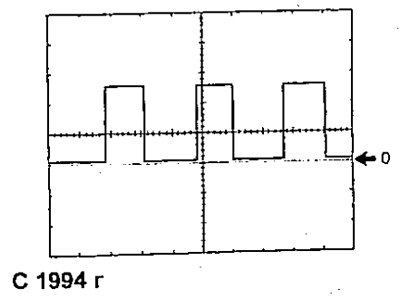

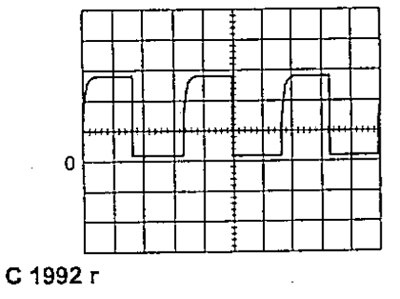

SPD, SP1-E1 (4A-FE, 5A-FE, 7A-FE)
- Цена деления: X - 20 мсек, Y - 5 В.
- Режим: скорость 20 км/ч
 |
 |

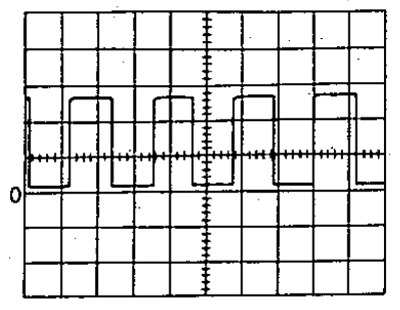

SP1-E1 (3S-FE, 4S-FE)
- Цена деления: X - 10 мсек, Y - 0.5 В.
- Режим: скорость 60 км/ч
CP1-E1 (4A-FE, 7A-FE)
- Цена деления: X - 50 мсек, Y - 0.5 В.
- Режим: холостой ход

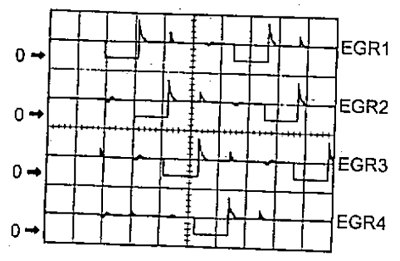

EGR1-4-E1 (4A-FE, АКПП)
- Цена деления: X - 50 мсек, Y - 2 В.
- Режим: прокручивание стартером

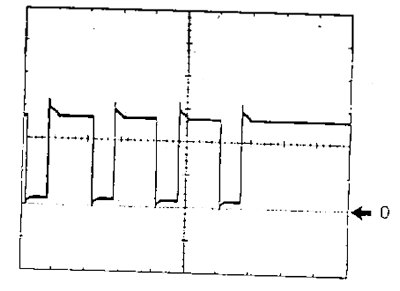

VSV-E1 (5A-FE с 1992 г), EPV-E1 (4A-FE с 1992 г)
- Цена деления: X - 100 мсек, Y - 5 В.
- Режим: температура охлаждающей жидкости 35°C
EVP-E1 (4A-FE с 1994 г)
- Цена деления: X - 100 мсек, Y - 5 В.
- Режим: температура охлаждающей жидкости 35°C

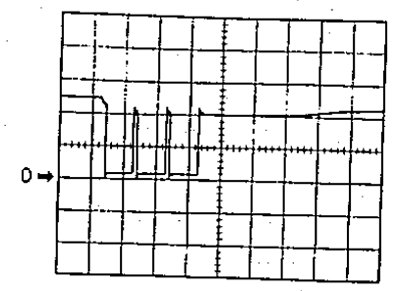

EVP-E1 (7A-FE с 1994 г)
