2. Проверка работы.
а) Подайте напряжение аккумуляторной батареи "+" к выводу "2", к выводу "1" и убедитесь, что загорелась подсветка.
б) Подайте напряжение аккумуляторной батареи "+" к выводу "3", к выводу "5" и убедитесь, что загорелся индикатор.

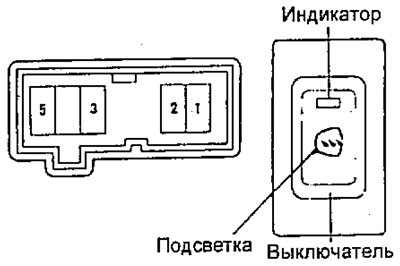

Проверка выключателя подогревателя наружных зеркал (Toyota Carina 6 «T190»)
1. Нажмите выключатель подогрева зеркал и убедитесь в наличии проводимости между выводами "2" и "5".
2. Проверка работы.
а) Подайте напряжение аккумуляторной батареи "+" к выводу "2", к выводу "1" и убедитесь, что загорелась подсветка.
б) Подайте напряжение аккумуляторной батареи "+" к выводу "3", к выводу "5" и убедитесь, что загорелся индикатор.
2. Проверка работы.
а) Подайте напряжение аккумуляторной батареи "+" к выводу "2", к выводу "1" и убедитесь, что загорелась подсветка.
б) Подайте напряжение аккумуляторной батареи "+" к выводу "3", к выводу "5" и убедитесь, что загорелся индикатор.
Статья проверена экспертом: Вячеслав Веретенников
