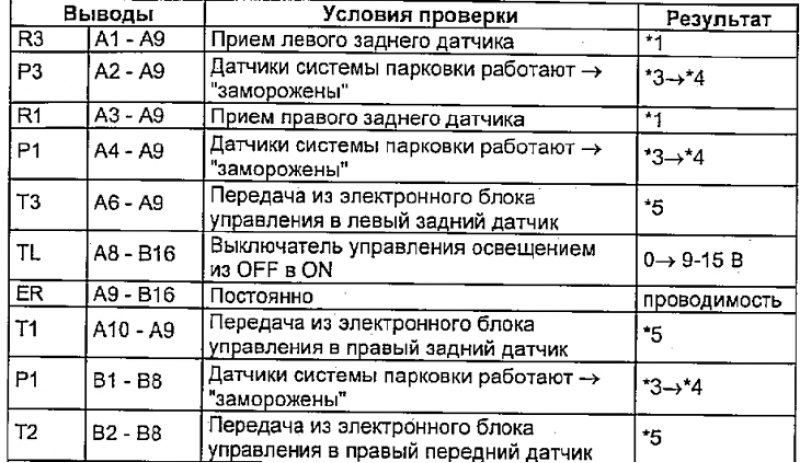

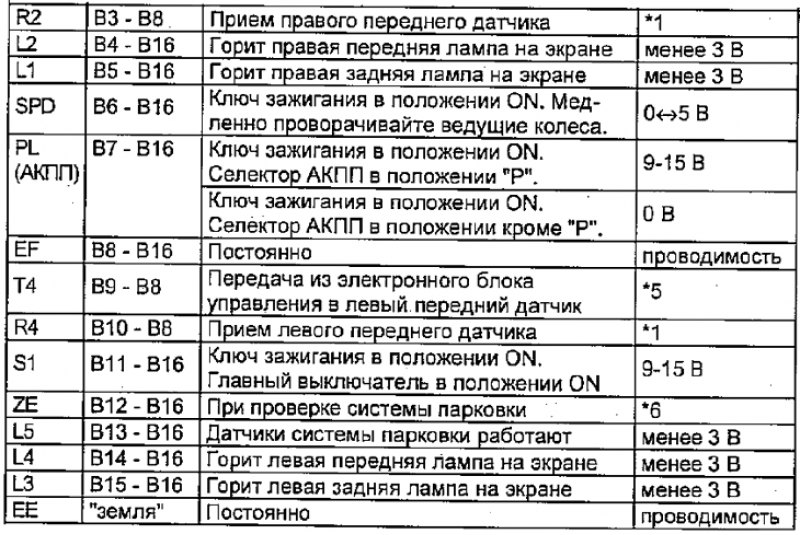

Таблица проверки цепи электронного блока системы парковки

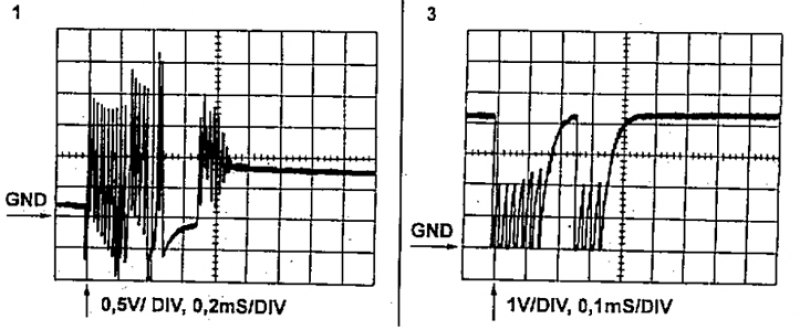

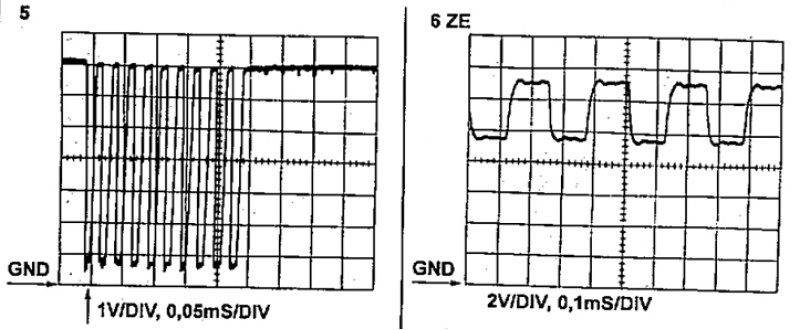

Примечание: *1, *3, *5, *6 — см. осциллограммы:
Проверка цепи электронного блока системы парковки (Toyota Carina 6 «T190»)
Проверка производится при подсоединенном разъеме согласно таблице.
Статья проверена экспертом: Вячеслав Веретенников
