Монтажный блок №2 (в моторном отсеке) (Toyota Carina 6 «T190»)

  • Главная
  • Тойота
  • Карина
  • T190 (1992-1996)
  • Электрооборудование
  • Оборудование и приборы
  • Монтажный блок №2 (в моторном отсек…
0
Расположение предохранителей, реле и разъемов…

Расположение предохранителей, реле и разъемов монтажного блока №2 (2С)


Внутренняя цепь монтажного блока №2 (2C)

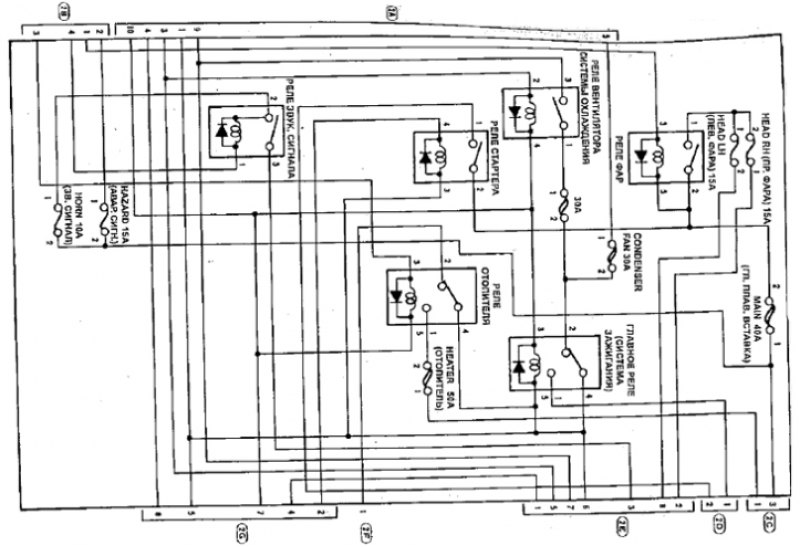

Внутренняя цепь монтажного блока №2 (2C)


Внутренняя цепь монтажного блока №2 (5A-FE,…

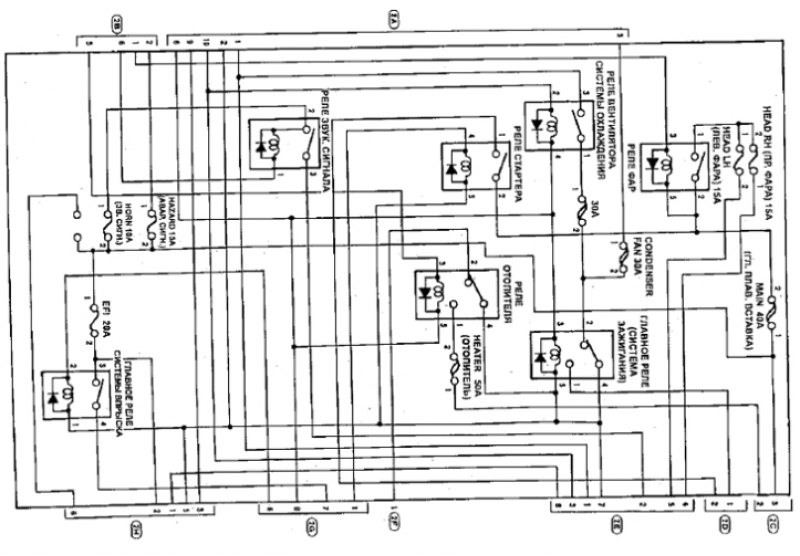

Внутренняя цепь монтажного блока №2 (5A-FE, 4A-FE, 7A-FE, 4S-FE до 8.94)


Расположение предохранителей, реле и разъемов…

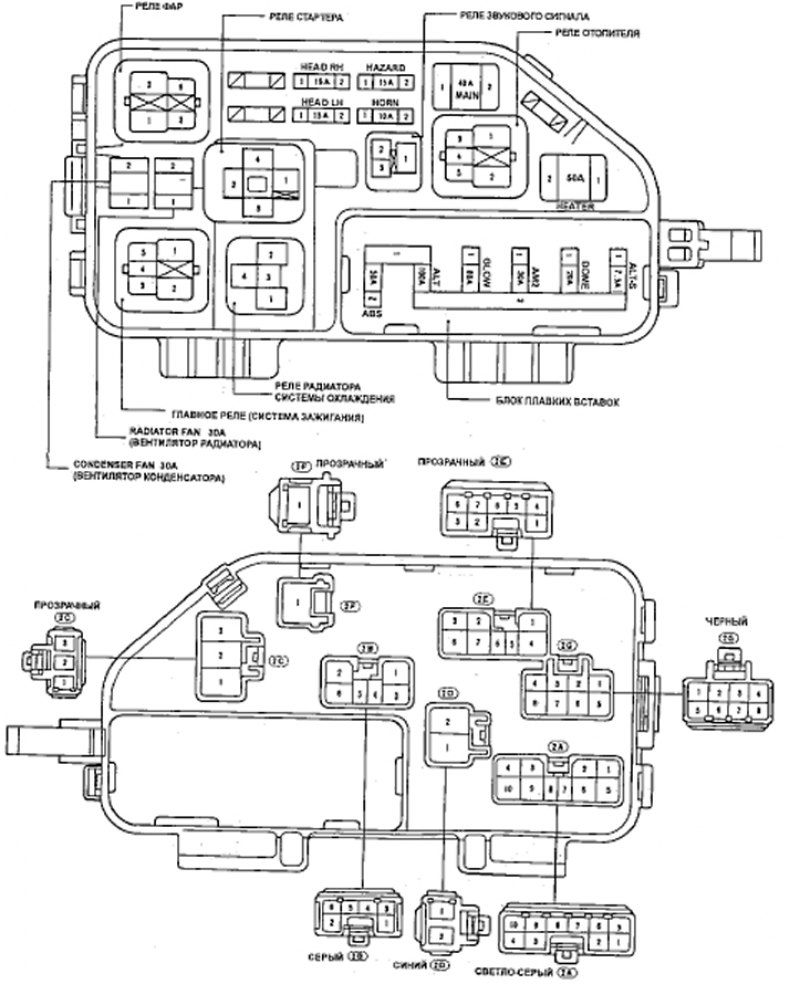

Расположение предохранителей, реле и разъемов монтажного блока №2 (5A-FE, 4A-FE, 7A-FE)




Расположение предохранителей, реле и разъемов…

Расположение предохранителей, реле и разъемов монтажного блока №2 (4S-FE (модели до 08.94), 3S-FE)
Статья проверена экспертом: Вячеслав Веретенников
