Внимание: при диагностике датчиков частоты вращения тормозная система работает, как обычная (ABS не работает).
1. Убедитесь, что напряжение аккумуляторной батареи (при выключенном зажигании) соответствует номинальному значению.
- Номинальное напряжение — 10-14 В
2. Проверьте индикатор ABS.
а) Включите зажигание.
б) Убедитесь, что индикатор загорается на три секунды. Если это не так, то отремонтируйте или замените (при необходимости) предохранитель, лампу индикатора и жгут проводов.
3. Считайте коды неисправностей.
а) Выключите зажигание.

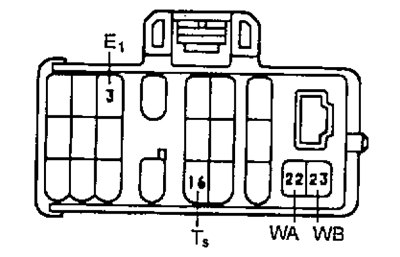

б) Закоротите выводы Tс и E1 диагностического разъема.
в) Включите зажигание.
г) Если система ABS в норме, то мигания индикатора будут соответствовать указанным на .рисунке.
Код нормального состояния системы ABS

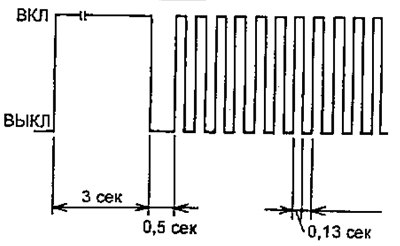

Модели 2WD (код "0")

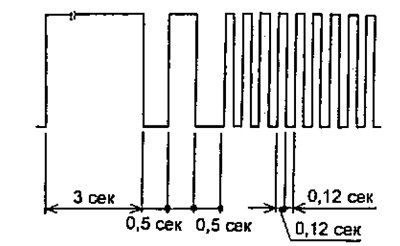

Модели 4WD (код "1")
4. (Датчики частоты вращения (ABS))
Проверка при движении автомобиля.
а) Затяните рычаг стояночного тopмоза.

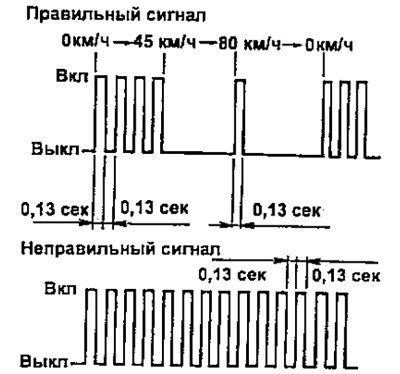

б) На несколько секунд разгоните автомобиль до скорости более 80 км/ч. Убедитесь, что индикатор мигает соответственно диаграмме на рисунке.
5. Чтение кодов неисправностей.
а) Остановите автомобиль. Индикатор ABS будет мигать.
б) Закоротите клеммы Tс и E1 диагностического разъема.
Примечание: снимите перемычку между выводами Tс и E1 диагностического разъема.
в) Определите код неисправности по количеству вспышек индикатора ABS (см. таблицу "Коды неисправностей датчиков частоты вращения и датчика замедления").
Примечание:
- - При нормальной работе индикатор мигает с частотой 2 раза в секунду.
- - Если имеются две или более неисправности, то сначала будет показана неисправность, имеющая наименьший код.
6. (Датчик замедления)
Проверьте высоту срабатывания датчика замедления.
а) Приподнимите заднюю часть автомобиля.

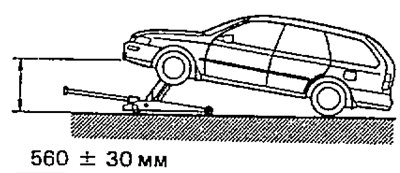

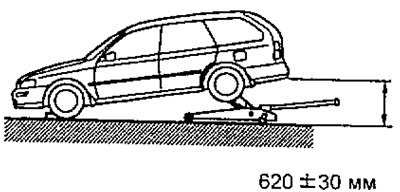

Внимание: измеряйте высоту, как показано на рисунке.

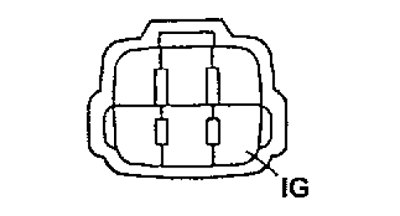

б) Убедитесь, что индикатор мигает. Если индикатор горит постоянно, то проверьте напряжение между выводом "IG" разъема датчика замедления и "землей".
- Номинальное напряжение — 10-14 В
Если напряжение в норме, то замените датчик замедления.
в) Опустите автомобиль.
г) Приподнимите переднюю часть автомобиля. Затем повторите пункты "б" и"в".
Внимание: измеряйте высоту, как показано на рисунке.
7. (Датчик замедления)
Проверка при движении.
а) Убедитесь, что индикатор ABS мигает. Если индикатор горит постоянно, то проверьте напряжение между выводом "IG" разъема датчика замедления и "землей".
- Номинальное напряжение — 10-14 В
Если напряжение в норме, то замените датчик замедления.
б) На скорости более 20 км/ч слегка нажмите на педаль тормоза.

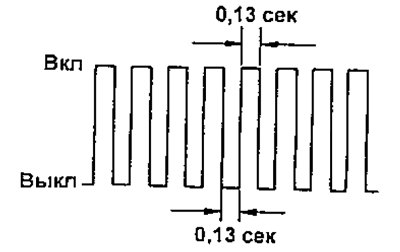

в) Проверьте отсутствие изменений в миганиях индикатора, как показано на рисунке.
г) На скорости около 20 км/ч, нажмите на педаль тормоза сильнее.

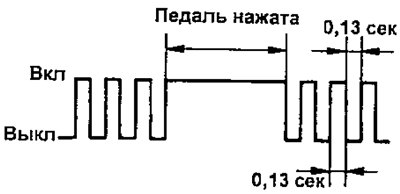

д) Убедитесь, что при нажатии на педаль индикатор мигает, как показано на рисунке.
е) На скорости более 20 км/ч нажмите на педаль тормоза до упора.

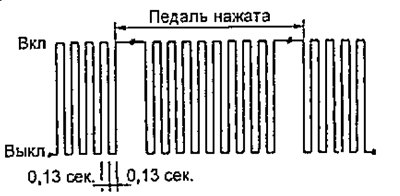

ж) Убедитесь, что индикатор мигает.
При несоответствии описанию миганий индикатора, проверьте правильность установки датчика замедления. Если датчик замедления был установлен правильно, то замените его.
8. Замените или отремонтируйте неис-правные элементы системы.
Примечание: при ремонте или замене деталей ABS, выключите зажигание.
9. Разъедините клеммы Tс , Ts и E1 диагностического разъема.
Таблица. Коды неисправностей системы ABS

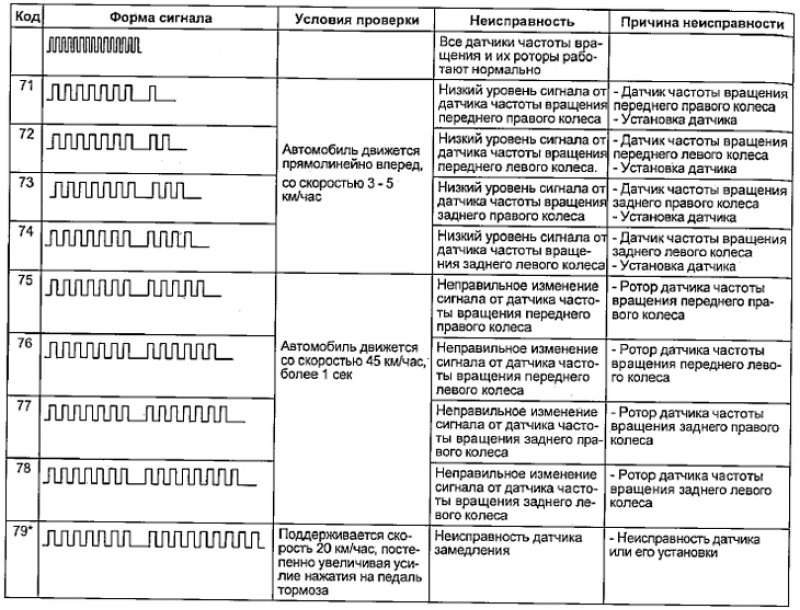

Коды неисправностей датчиков частоты вращения и датчиков замедления
