Примечание: при снятии и установке панели приборов руководствуйтесь соответствующими сборочными рисунками.

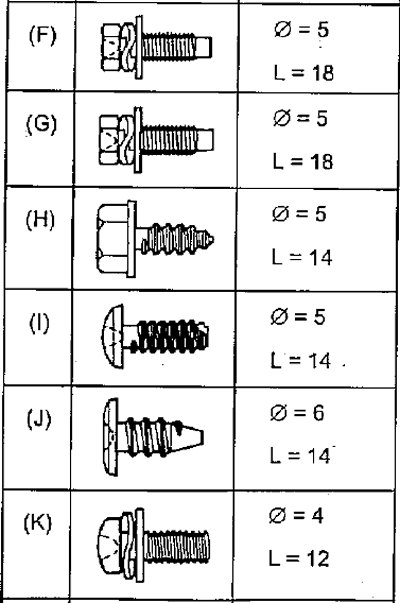

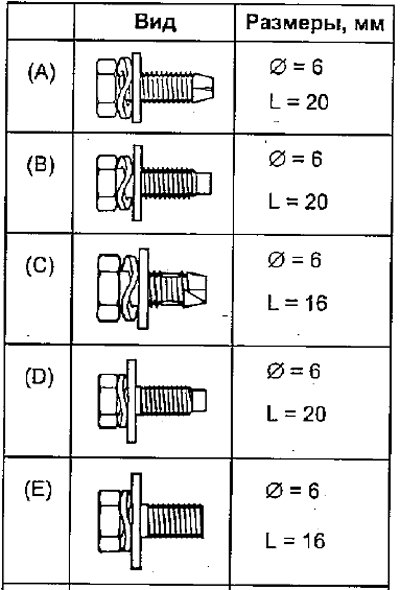

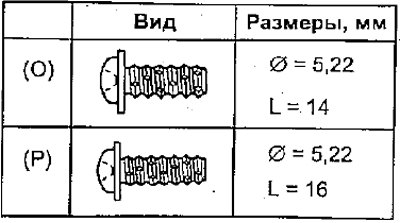

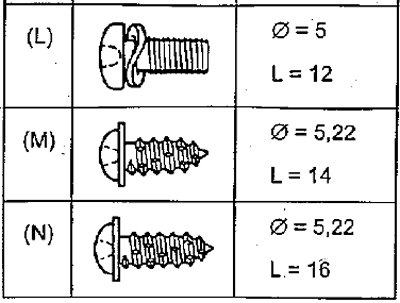

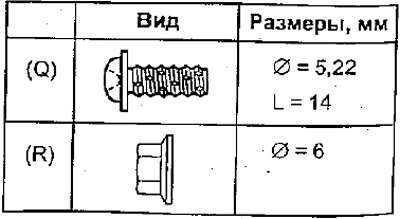

В таблице указанны условные обозначения, виды и размеры крепежных элементов панели приборов.
Далее приведены виды и места установки крепежных элементов панели приборов:

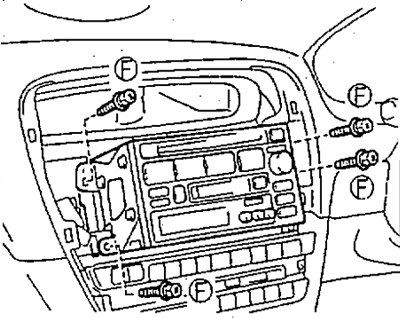

1. Магнитола.
[Оригинал расположен на ресурсе: autoinstruction]

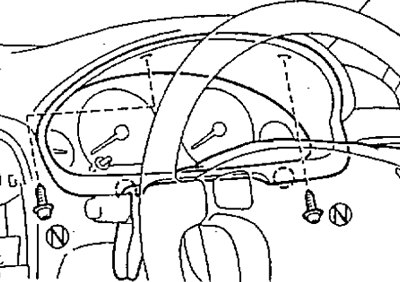

2. Отделочная панель комбинации приборов.

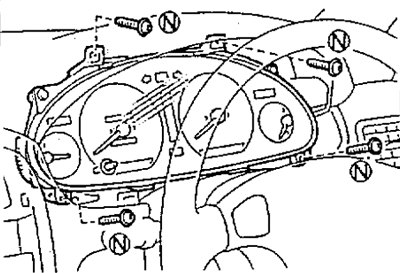

3. Комбинация приборов.

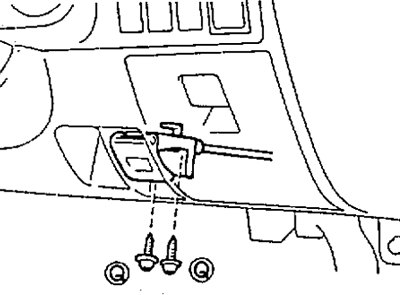

4. Рычаг привода замка капота.

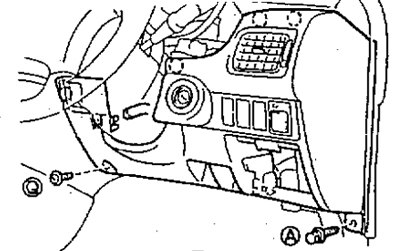

5. Нижняя отделочная панель со стороны водителя.

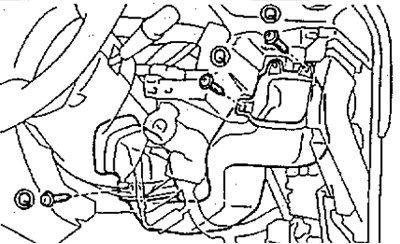

6. Воздуховоды №1 и №2.

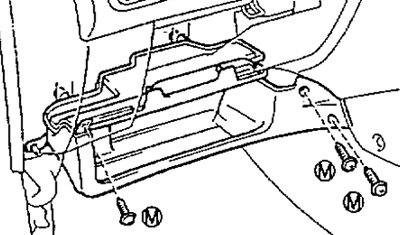

7. Держатель вещевого ящика.

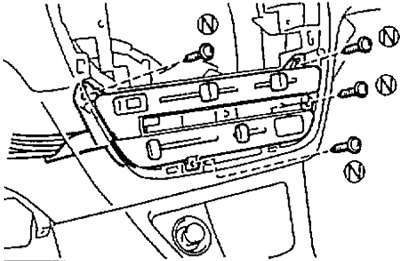

8. Панель управления отопителем (рычажный тип).

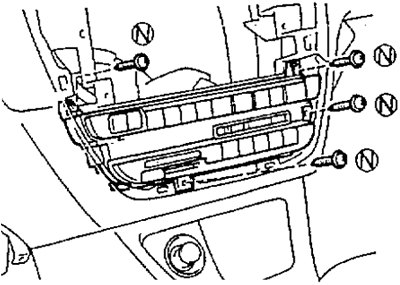

9. Панель управления кондиционером (кнопочный тип).

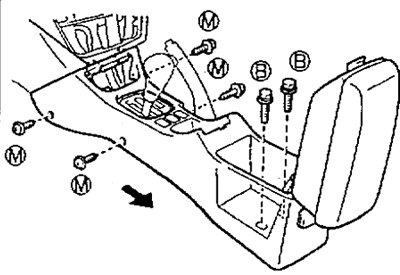

10. Нижняя отделка центральной консоли.

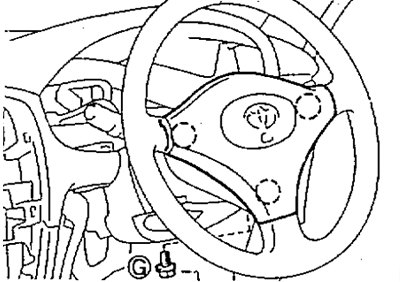

11. Накладка рулевого колеса (модели без подушки безопасности).

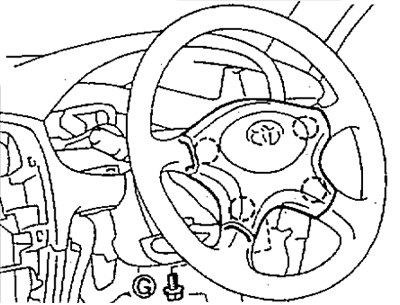

12. Накладка рулевого колеса (модели с подушкой безопасности).

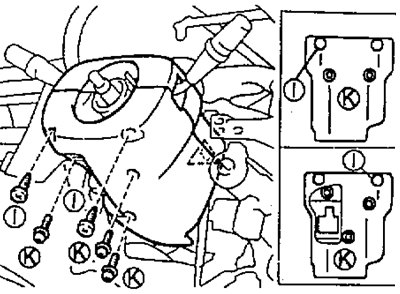

13. Верхний и нижний защитные кожухи рулевой колонки.

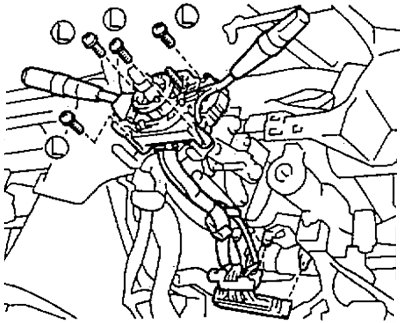

14. Комбинированный переключатель.
Места крепления панели приборов

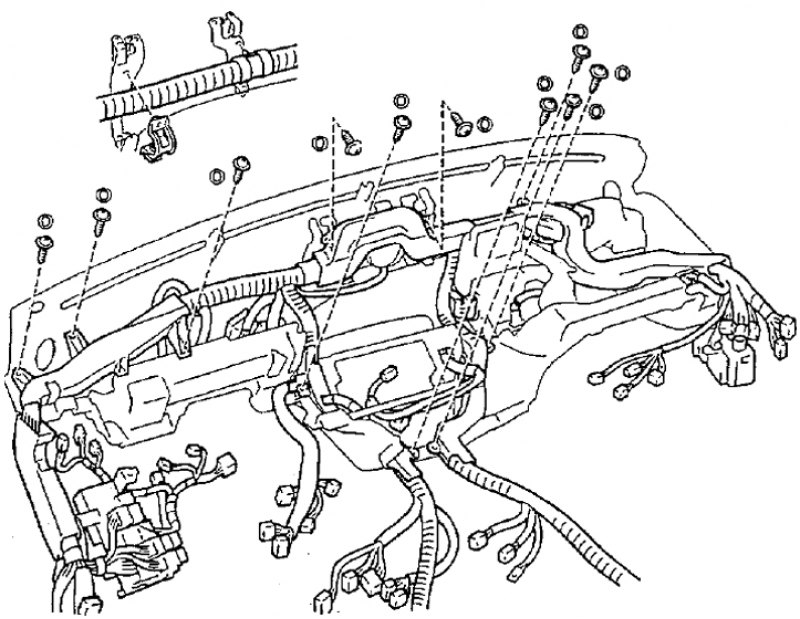

Места крепления жгута проводов
