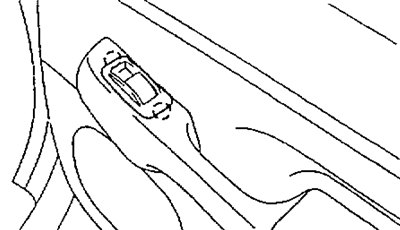

2. (Модели с электроприводом стеклоподъемников). Снимите панель управления электростеклоподъемником.

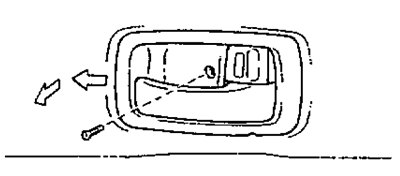

3. Снимите декоративную накладку внутренней ручки открывания двери.

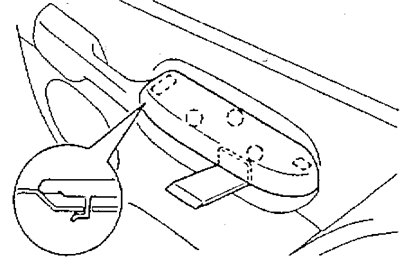

4. (Модели с электроприводом стеклоподъемников). Снимите накладку подлокотника.
5. (Модели без электропривода стеклоподъемников). Снимите дверную отделку.
а) Открутите два винта крепления внутренней ручки закрывания двери и снимите ее..

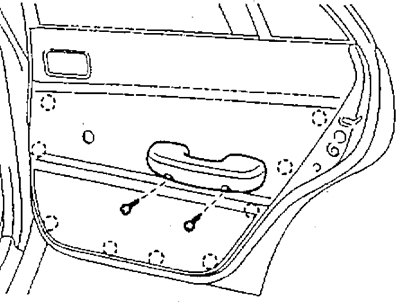

б) Отсоедините девять пистонов крепления и снимите дверную отделку.
6. (Модели с электроприводом стеклоподъемников). Снимите дверную отделку.
а) Открутите три винта крепления внутренней ручки закрывания двери.

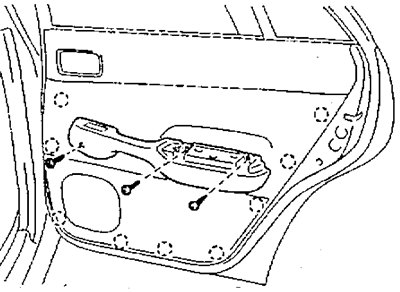

б) Отсоедините девять пистонов крепления и снимите дверную отделку.
7. (Модели с электроприводом стеклоподъемников). Открутите три винта крепления и снимите динамик.
8. Снимите водонепроницаемую крышку технологического отверстия.
9. Разъедините тяги замка, как показано на рисунке.
10. Снимите заднюю направляющую стекла двери.
а) Отогните край уплотнителя двери в местах указанных на рисунке.

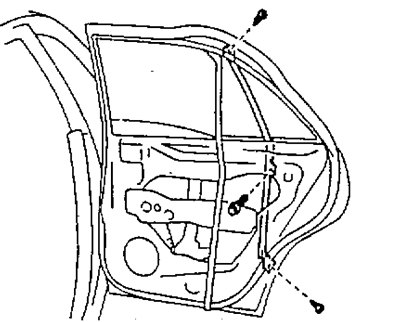

б) Открутите два винта и один болт крепления и снимите заднюю направляющую стекла.

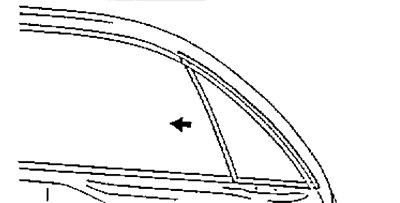

11. Снимите заднее неподвижное стекло двери, как показано на рисунке.

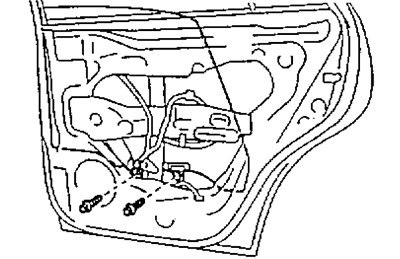

12. Открутите два болта крепления дверного стекла к механизму стеклоподъемника и снимите дверное стекло.

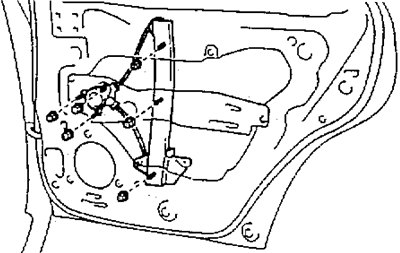

13. (Модели без электропривода стеклоподъемников). Открутите шесть гаек крепления и снимите механизм стеклоподъемника.
14. (Модели с электроприводом стеклоподъемников). Снимите механизм стеклоподъемника с электроприводом в сборе.
(Оригинал выложен на портале: autoinstruction.ru)
а) Разъедините разъем электропривода механизма стеклоподъемника.

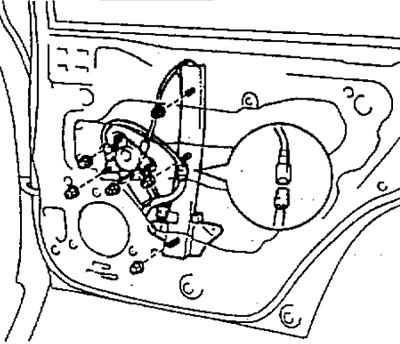

б) Открутите шесть гаек крепления и снимите механизм стеклоподъемника с электроприводом в сборе.

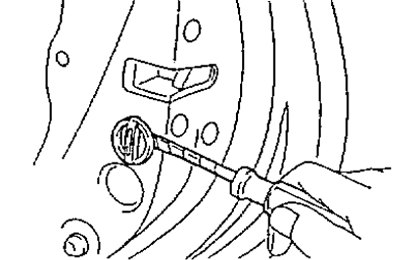

15. Снимите заглушку.
16. Снимите дверной замок.
а) (Модели без электропривода дверного замка). Открутите три винта крепления и снимите дверной замок.
б) (Модели с электроприводом дверного замка). Разъедините разъем электропривода дверного замка.

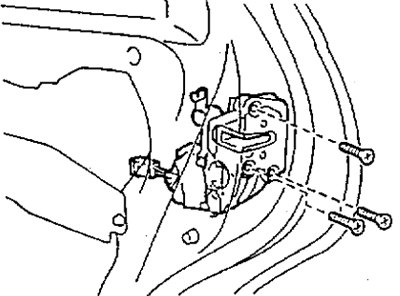

в) (Модели с электроприводом дверного замка). Открутите три винта крепления и снимите дверной замок с электроприводом в сборе.

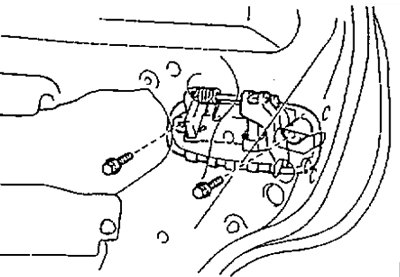

17. Открутите два винта крепления и снимите внешнюю ручку открывания двери.
