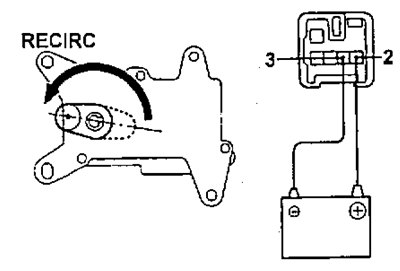

а) Подключите "+" аккумуляторной батареи к выводу "2", а "-" к выводу "3", проверьте, что заслонка передвигается в положение "RECIRC".

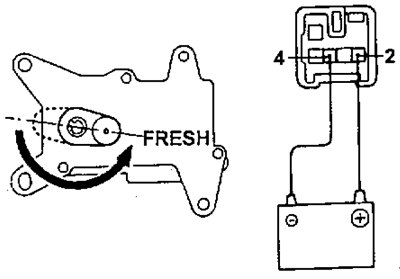

б) Подключите "+" аккумуляторной батареи к выводу "2", а к выводу "4", проверьте, что заслонка передвигается в положение "FRESH".
2. Проверка сервопривода заслонки смешивания потоков.

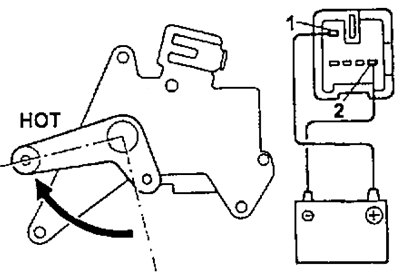

а) Подключите аккумуляторную батарею к выводам "1" (+) и "2"(-) разъема. Проверьте, что рычаг плавно перемещается из "COOL" в положение "НОТ".

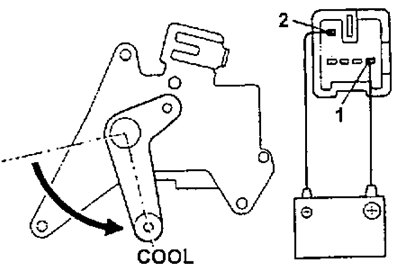

б) Подключите аккумуляторную батарею к выводам "2"(+) и "1"(-) разъема. Проверьте, что рычаг плавно перемещается в положение "COOL".
в) Измерьте сопротивление между выводами "5" и "4".
- Сопротивление — 4,8-7,2 кОм

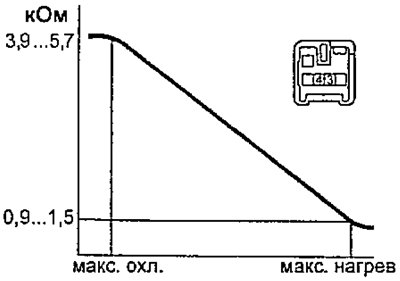

г) Проверьте, что при перемещении заслонки из положения "COOL" в "НОТ" сопротивление между выводами "4" и "3" изменяется, как показано на рисунке.
3. Проверка сервопривода заслонки направления воздушного потока.
а) Подключите аккумуляторную батарею к выводам "2"(+) и "1"(-) разъема.

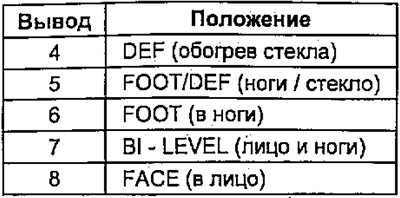

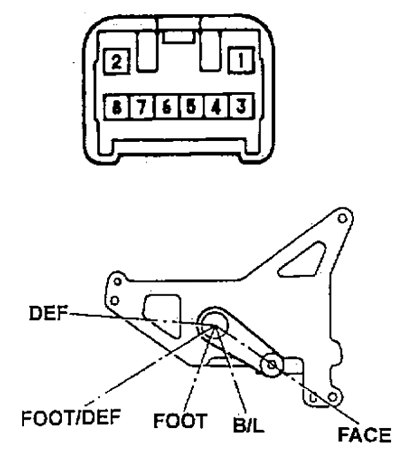

б) Подключая каждый вывод разъема к отрицательной клемме батареи, проверьте, что рычаг перемещается в позицию, указанную в таблице.
