Рычаг раздаточной коробки — снятие и установка (Toyota 4Runner 2 «N120/N130»)

0

1. На автомобилях без селектора переднего моста переведите рычаг коробки в положение 4 High. На автомобилях, оборудованных селектором, переведите рычаг коробки в положение High и установите переключатель передней оси (2WD-4WD) в положение Off.

2. Отверните винт(ы) крепления рукоятки и снимите рукоятку.

3. На автомобилях с механической КПП снимите рукоятку рычага раздаточной коробки.

4. Снимите верхнюю переднюю панель средней секции (см. подраздел 10.23).

5. Отсоедините разъем от переключателя селектора передней оси (если селектор предусмотрен).

[Текст взят с портала проекта www.AutoInstruction.ru]

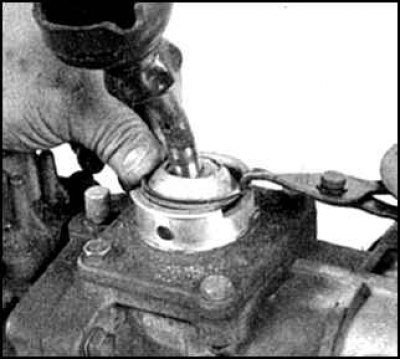

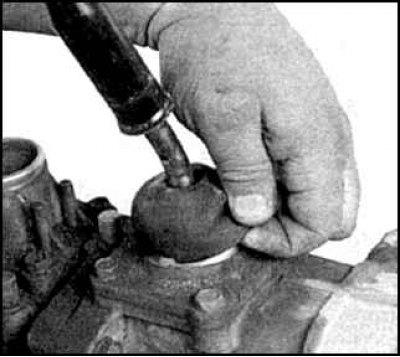

6. На автомобилях с механической КПП отверните 4 винта, снимите чехол рычага (фото слева) и рамку. Затем достаньте стопорное кольцо (фото справа).

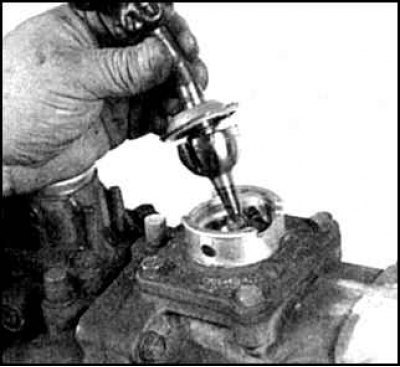

7. Снимите рычаг раздаточной коробки.

8. На автомобилях с автоматической трансмиссией отсоедините шток от рычага, отсоедините разъем, отверните 8 болтов и снимите механизм управления в боре с рычагом. Достаньте стопорное кольцо и снимите рычаг.

9. Установите рычаг в обратном порядке.
