Слить масло с раздаточной коробки.

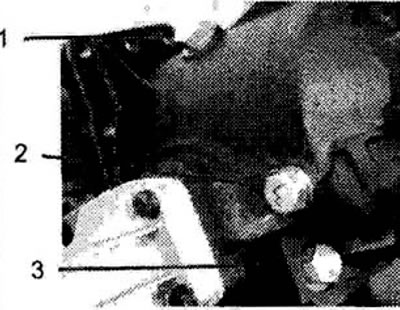

Рис. 5.2.9 1 - маслозалиеная пробка; 2 - пробка контроля уровня масла; 3 - маслосливная пробка.
Снять передний карданный вал.
Снять подрамник.
Снять левую и правую полуось.
Снять коробку передач и раздаточную коробку.
Открутить болты крепления раздаточной коробки к коробке передач.
Рис. 5.2.10
Открутить болты передней крышки раздаточной коробки, снять крышку.

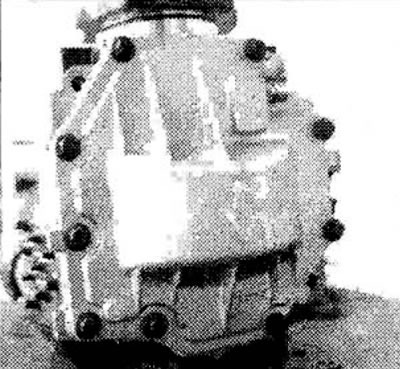

Рис. 5.2.11
Открутить болты задней крышки раздаточной коробки, снять крышку.

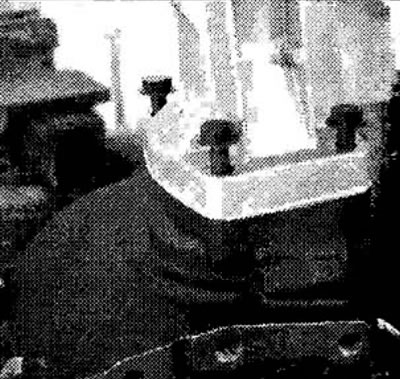

Рис. 5.2.12
Зафиксировать ведущую шестерню, ослабить гайку.
Рис. 5.2.13
Рис. 5.2.14
Открутить болты опоры правого подшипника, снять опору с подшипником в сборе.

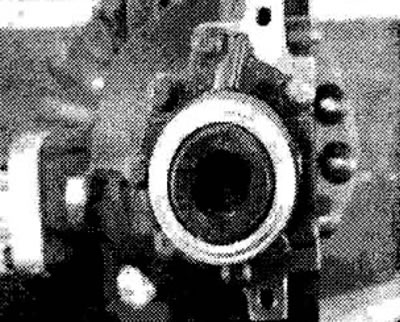

Рис. 5.2.15
Используя специальные инструменты, снять стопорное кольцо входной муфты.
Снять входную муфту, снять ведущую шестерню.

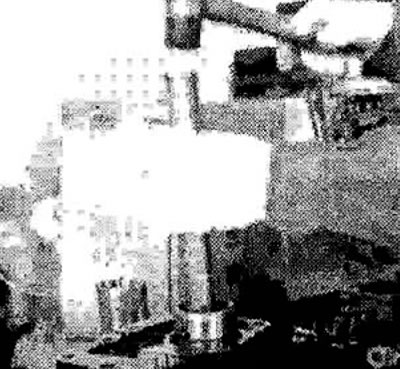

Рис. 5.2.16
Используя специальные инструменты снять манжету входной муфты.

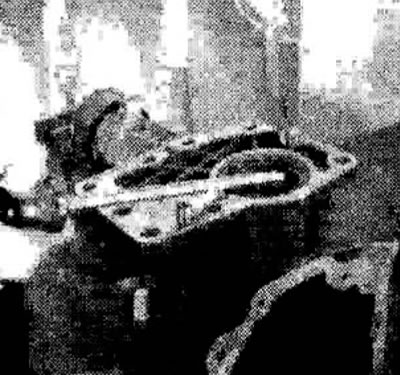

Рис. 5.2.17
Установить регулировочную прокладку (1,4 мм) переднего подшипника оси ведомой шестерни в корпус раздаточной коробки, запрессовать обойму переднего подшипника, затем запрессовать обойму заднего подшипника, установить подшипники.
Наживить и закрутить гайку с рекомендованным крутящим моментом.
Установить обоймы подшипников полуосей в раздаточную коробку. Закрутить болты с моментом 110 Н·м. Установить подшипники на полуоси.
Установить регулировочную прокладку (2,4 мм) для подшипника левой полуоси в раздаточную коробку.
Установить правый подшипник в опору, установить стопорное кольцо, установить манжеты елевой и правой стороны опоры подшипника. Установить Опору подшипника в раздаточную коробку и закрутить болты опоры с моментом 35 Н-м.
Проверить зацепление гипоидных шестерен. Пятно контакта проверяют следующим образом. На зубья ведомой шестерни наносят тонким слоем густо разведенную краску и в собранном виде шестерн ю проворачивают несколько раз в обе стороны с небольшой нагрузкой. После разборки осмотреть пятна на окрашенных зубьях, получившихся от стирания краски в местах контакта. Размер пятна должен быть не менее 60% ширины зуба. Зазор между зубьями должен быть в пределах 0,13 0,18 мм, при необходимости зазор отрегулировать путем замены регулировочных прокладок подшипников левой и правой полуосей.
Установить переднюю и заднюю крышку раздаточной коробки, закрутить болты крышек с моментом 35 Н·м.
Используя специальные инструменты установить манжету входной муфты.
Установить стопорное кольцо входной муфты.
Оригинал выложен на портале www.autoinstruction.ru
Установить входную муфту.
Установить раздаточную коробку на коробку передач, закрутив болты с моментом 80 Нм.
