Панели передней облицовки салона (Toyota 4Runner 2 «N120/N130»)

Панели передней облицовки салона

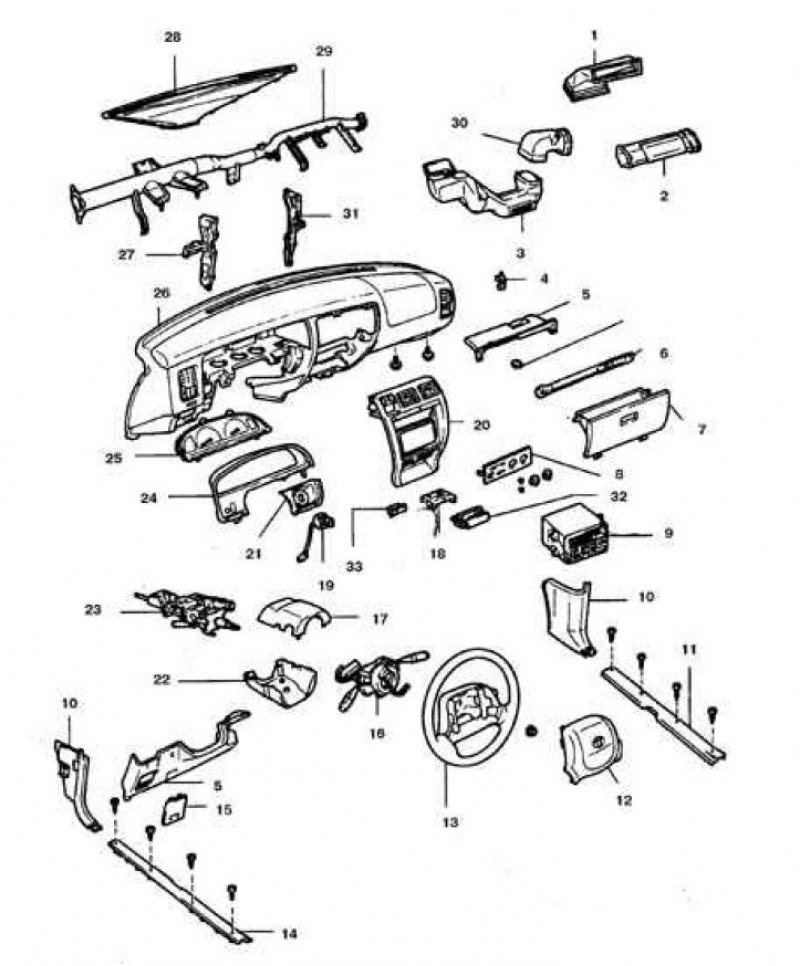

1. Центральный канал воздуховода; 2. Воздуховод N4; 3. Воздуховод N2; 4. Боковой кронштейн; 5. Нижняя облицовочная панель N2; 6. Усилительная планка перчаточного ящика; 7. Перчаточный ящик; 8. Панель отопителя; 9. Приемник; 10. Раструб боковой накладки; 11,14. Накладка порожка передней двери; 12. Накладка руля; 13. Руль; 15. Крышка блока предохранителей; 16. Комбинация переключателей; 17. Верхняя часть кожуха рулевой колонки; 18. Накладка прикуривателя; 19. Лампа барабана замка зажигания; 20. Центральная облицовочная панель; 21. Накладка выключателя стартера; 22. Нижняя часть кожуха рулевой колонки; 23. Рулевая колонка в сборе; 24. Облицовка щитка приборов; 25. Комбинация приборов; 26. Панель передней облицовки; 27, 31. Кронштейн; 28. Сопло размораживателя; 29. Усилительная секция панели передней облицовки; 30. Воздуховод N1; 32. Пепельница; 33. Держатель пепельницы

Снятие и установка

1. Отсоедините батарею от массы.

2. Отключите подушку безопасности (см. подраздел 11.44).

3. Снимите руль.

4. Снимите кожух рулевой колонки.

[Оригинал найдёте на этом ресурсе: www.autoinstruction.ru]

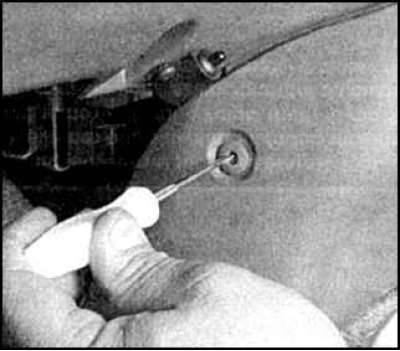

5. Снимите кронштейн верхней панели, снимите нижнюю центральную крышку.

6. Снимите воздуховод N2.

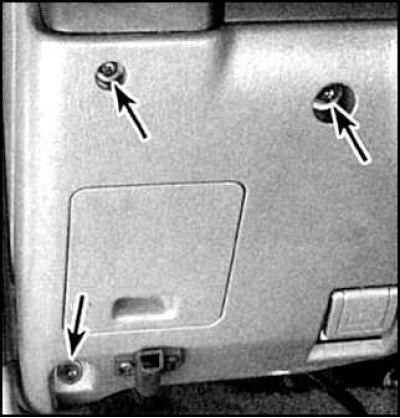

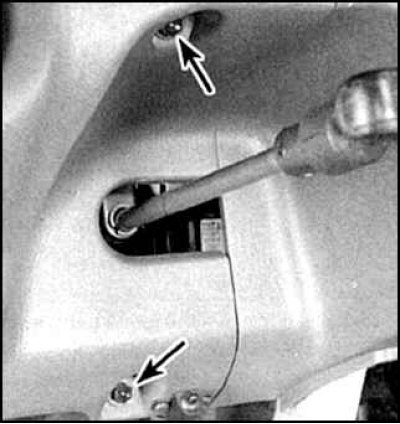

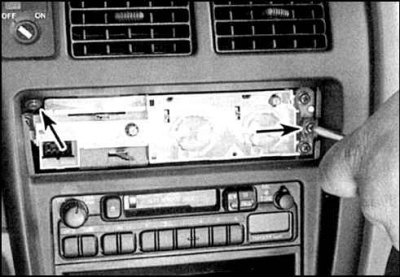

7. Отверните винты нижней левой облицовочной панели с левой (фото слева) и с правой (фото справа) стороны.

8. Достаньте панель и снимите рычаг замка капота.

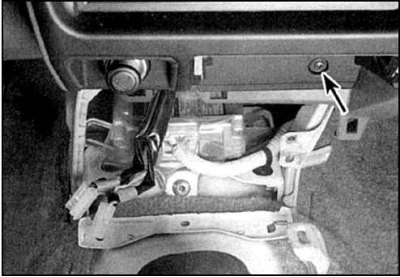

9. Отверните винты крепления средней (фото слева) и нижней (фото справа) части центральной облицовочной панели и снимите панель.

10. Отсоедините разъемы проводов.

11. Подденьте и снимите облицовку прикуривателя, снимите пепельницу и держатель.

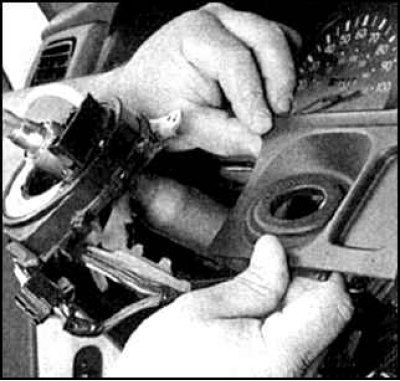

12. Подденьте и достаньте облицовку замка зажигания.

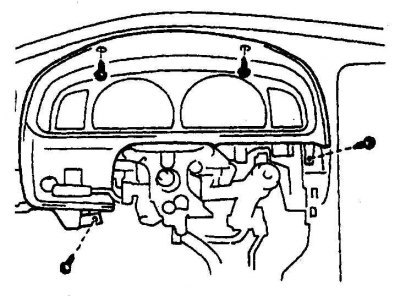

13. Отверните винты облицовки щитка приборов.

14. Подайте облицовку на себя и отсоедините разъем выключателя и регулятора света фар.

15. Снимите облицовку щитка приборов.

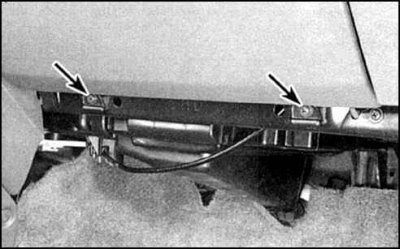

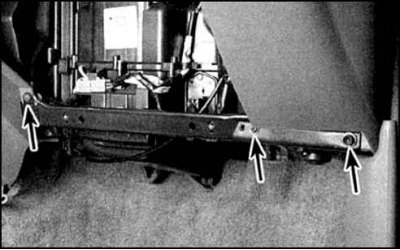

16. Подденьте и снимите рукоятку выключателя света фар, отверните гайку и снимите выключатель.
