Указание: Смазать все опорные и контактные поверхности смазкой -G 000 450 02-.
1. Трос привода переключения передач; отсоединить от направляющей рычага переключения на механизме переключения передач; вжать в направляющую рычага переключения на механизме переключения передач; соединить с фиксатором троса привода поз. 11; прикрепить к тросу выбора передач при помощи бандажа; настроить после установки механизма переключения:
2. Трос выбора передач; отсоединить от угольника на механизме переключения передач; вжать в угольник на механизме переключения передач; соединить с фиксатором троса привода поз. 10; прикрепить к тросу привода переключения передач при помощи бандажа; настроить после установки механизма переключения:
3. Втулка троса выбора передач
4. Корпус механизма переключения передач
5. Предохранительные скобы: не повредить при демонтаже тросов; подлежит обязательной замене
6. 20 Нм: 3 шт.; для контропоры троса привода
7. Контропора троса привода: пластмассовая или металлическая
8. Наконечник: 3 шт.; установка контропоры троса привода относительно КП
9. Втулки: 3 шт.
10. Арретир троса привода для: трос выбора передач на блокировочном рычаге; настроить после установки механизма переключения: не перепутайте, фиксатор троса привода для троса выбора передач к промежуточному рычагу отличается от фиксатора для троса переключения к рычагу переключения передач; может устанавливаться в комбинации с пластмассовым блокировочным рычагом; отсоединить от пластмассового промежуточного рычага; вдавить в пластмассовый промежуточный рычаг
11. Арретир троса привода для: трос переключения к рычагу переключения передач; настроить после установки механизма переключения: не перепутайте, фиксатор троса привода для троса выбора передач к промежуточному рычагу отличается от фиксатора для троса переключения к рычагу переключения передач
12. Стопорные кольца: подлежит обязательной замене; на фиксаторе троса привода для троса выбора передач к промежуточному рычагу не требуются, если промежуточный рычаг пластмассовый
13. Стопорная шайба: подлежит обязательной замене; не требуются, если промежуточный рычаг изготовлен из пластмассы
14. Опорные втулки: не требуются, если промежуточный рычаг изготовлен из пластмассы
15. Промежуточный рычаг: настроить после установки механизма переключения: может быть изготовлена из пластмассы или из металла; металлический промежуточный рычаг установлен на опорных втулках поз. 14 и зафиксирован стопорной шайбой поз. 13; если промежуточный рычаг пластмассовый,-ни опорная втулка поз. 14, ни стопорная шайба поз. 12 и 13 не требуются
16. Ползун
17. Рычаг переключения передач; с противовесом; устанавливать так, чтобы прерванный шаг зубьев подходил к штоку переключения передач; настроить после установки механизма переключения:
18. 23 Нм: подлежит обязательной замене

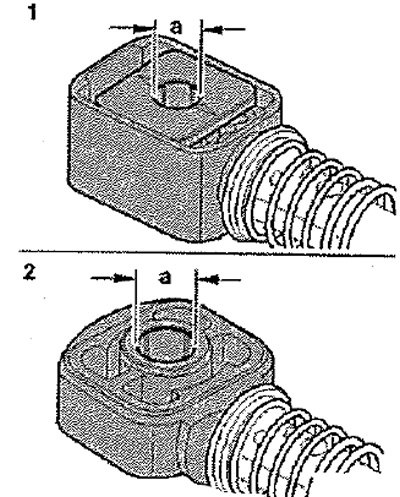

Выбор соответствующего арретира троса привода
Отверстия в арретирах троса привода имеют различные диаметры.
 |
 |
Диаметр болта для закрепления арретира для троса привода переключения передач
 |
 |
