Освободить шланг ОЖ -2-. Разблокировать фиксаторы -стрелки- и снять верхнюю часть воздуховода -1 -.
Выкрутить слева и справа винты -стрелка-. Отсоединить нижнюю часть воздуховода -1- от креплений и снять. Снять шумоизолирующий кожух.

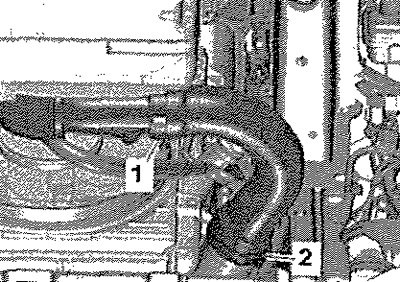

Ослабить хомут -2- и снять воздушный шланг с интеркулера. Поз. -1- можно игнорировать.

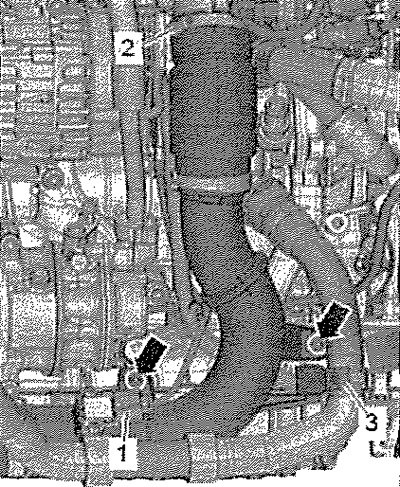

Освободить шланг ОЖ -3-. Отсоединить разъём -1- на датчике давления наддува -G31 -. Выкрутить винты -стрелки-. Ослабить хомут -2- шланга воздуховода и снять шланг воздуховода с блока дроссельной заслонки -J338-. Снять шланг воздуховода вниз.
Отсоединить разъём -1- от устройства управления дроссельной заслонкой -J338-. Выкрутить снизу винты -стрелки- крепления блока дроссельной заслонки -J338- и снять блок дроссельной заслонки -J338-.
Установка
Установка в обратном порядке. Использовавшийся блок дроссельной заслонки -J338- перед установкой очистить. Очистить приваленную поверхность уплотнительного кольца. Заменить уплотнительное кольцо. После замены блока дроссельной заслонки -J338- его необходимо адаптировать к блоку управления двигателя -J623-.
Очистка блока дроссельной заслонки -J338-
Указание: После установки нового блока управления двигателя-J623- необходимо адаптировать блок управления дроссельной заслонки. Загрязнения/отложения на дроссельной заслонке и её патрубке, которые изменяют её конечное положение, могут привести к неправильным значениям адаптации. При очистке не оставлять царапин на корпусе дроссельной заслонки.

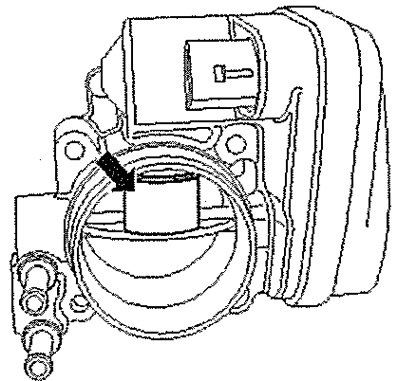

Снять блок управления дроссельной заслонки -J338-. Открыть дроссельную заслонку рукой и заблокировать заслонку в открытом состоянии с помощью пластмассового или деревянного клина -стрелка-.

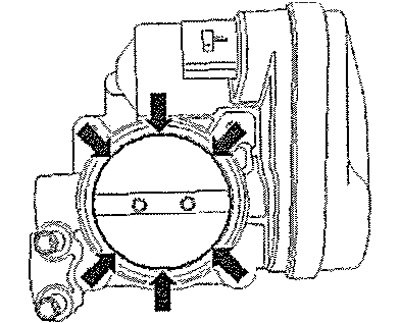

Тщательно очистить корпус дроссельной заслонки, особенно в районе закрытой заслонки -стрелки-, с помощью обычного ацетона и пинцета.
Оригинал можно просмотреть на сайте www.autoinstruction.ru
Протереть корпус дроссельной заслонки не оставляющей волокон тряпкой. Дать ацетону полностью испариться. Установить блок управления дроссельной заслонки -J338-. Стереть значения адаптации и адаптировать блок управления двигателя -J623-к блоку управления дроссельной заслонки -J338-.
