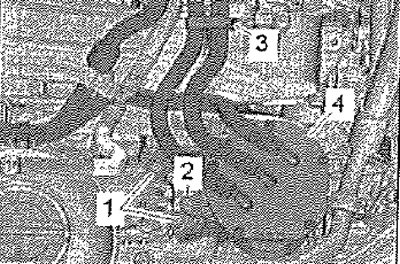

Снять кронштейн -3- с топливными шлангами. Открутить гайку -2- и винты -1-. Отвести в сторону топливный фильтр -4-.

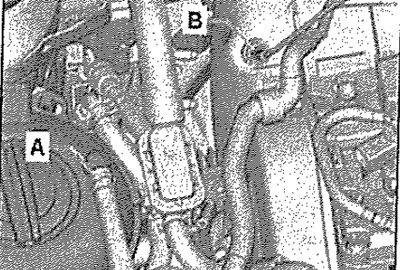

Вывернуть датчик температуры ОГ 3 -G495- -В- с помощью инструмента из комплекта инструментов SW 17 -Т10395-. Открыть хомут -А-, снять шланг системы охлаждения и отжать его в сторону.
Для а/м с буквенным обозначением двигателя CLHA, CLHB, CKFB, CKFC, CRVC, CUPA

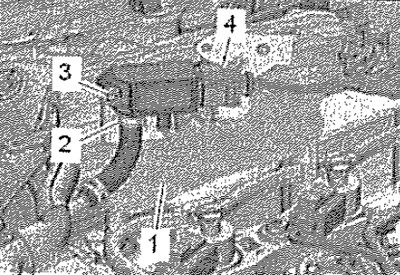

Раскрыть теплозащитный экран -1-. Отсоединить разъём -4-. Выкрутить винт -3-, снять датчик разности давлений -G505- с кронштейна.

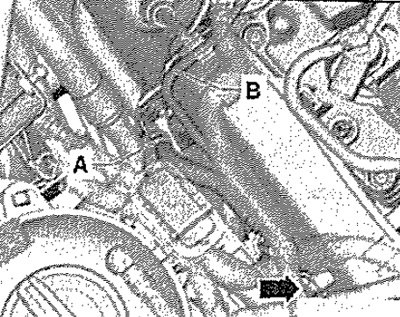

Выкрутить болт -стрелка-. Раскрыть хомут -А-, снять шланг, отсоединить магистраль -В- и снять вместе с датчиком разности давлений -G505-.
Для а/м с буквенным обозначением двигателя CRKB
Раскрыть теплозащитный экран -1-. Отсоединить разъём -3- и отвести проводку в сторону. Выкрутить винт -2-. Отсоединить разъём -4-.

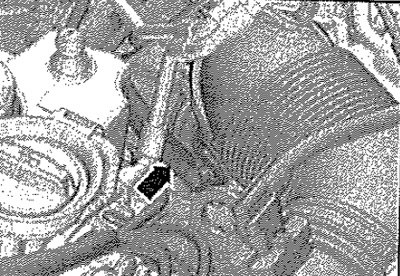

Отсоединить и отложить вакуумный шланг -стрелка- в сторону.

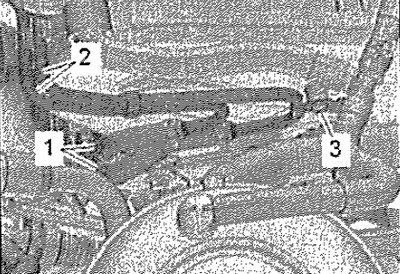

Выкрутить винт -3-. Ослабить хомуты -1- отсоединить шланги. Трубопроводы -2- отвести в сторону.
Все

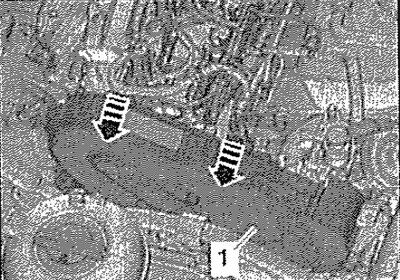

Разблокировать фиксаторы -стрелки-, отцепить и снять верхнюю часть кожуха зубчатого ремня -1-.
Установка
Установка в обратном порядке. Удалить воздух из топливной системы.
