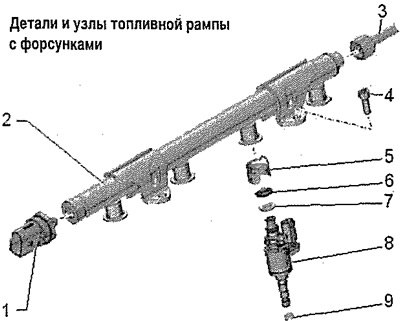

Детали и узлы топливной рампы с форсунками Skoda Octavia 3
«5E»
Главная
Шкода
Октавия
2013-2019
Бензиновый двигатель 1.2 л
Система питания
0
1. Датчик давления топлива -G247-: смазать конус чистым моторным маслом; не допуская при этом попадания масла на резьбовую часть; 22 Нм
2. Топливная рампа
3. Трубопровод высокого давления, 25 Нм: при наличии повреждений заменить; форму изгибов не изменять
4. 9 Нм
5. Опорное кольцо: заменить
6. Уплотнительное кольцо: заменить; смазать чистым моторным маслом
7. Распорное кольцо: при наличии повреждений заменить
8. Форсунка
9. Уплотнительное кольцо камеры сгорания: смазку или иные смазочные материалы не наносить
