Предупреждение! Опасность травм в результате внезапного автоматического включения вентилятора радиатора. Перед началом работ в области рамы вентиляторов отсоединить электрические разъёмы. При горячем двигателе жидкость а системе охлаждения находится под давлением. Для сброса давления крышку расширительного бачка следует накрыть тряпкой и осторожно открутить, постепенно сбрасывая давление.
Ослабить хомут -1- и снять воздушный патрубок. Вывернуть винты -2- слева и справа. Открепить от передней несущей панели и снять воздуховод.
А/м с радиатором охлаждения версий 1 и 2

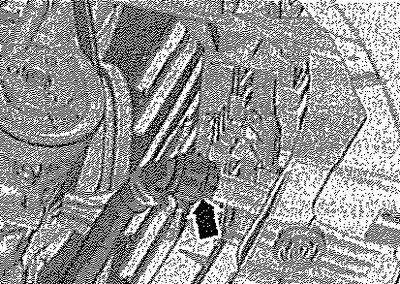

Подставить поддон для крана -VAS 6208-. Ослабить крепёжную скобу -стрелка-, отсоединить от радиатора контура охлаждения наддувочного воздуха правый нижний шланг ОЖ и дать вытечь ОЖ.
Текст предоставлен порталом: AutoInstruction.ru
Все

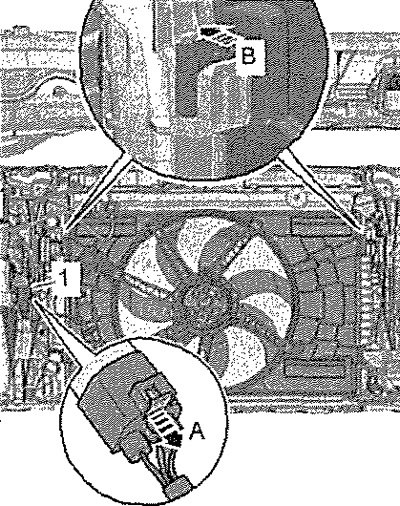

Отсоединить электрический разъём -1-, для этого сдвинуть фиксатор назад -стрелка А- и разблокировать движением вниз. Слева и справа одновременно нажать на фиксаторы кожуха вентилятора -стрелка- В и снять кожух вентилятора с радиатора движением вверх.
А/м с радиатором версии 3
Частично сдвинуть кожух вентилятора вправо и снять его вверх из а/м.
А/м с радиатором охлаждения версий 1 и 2
Снять кожух вентилятора вниз из а/м.
Установка
Установка в обратном порядке. Электрические соединения и прокладка проводов. Залить ОЖ.
Момент затяжки
