Предупреждение! Опасность травм в результате внезапного автоматического включения вентилятора радиатора, Перед началом работ в области рамы вентиляторов отсоединить электрические разъёмы. В зависимости от исполнения а/м, устанавливаются 3 версии радиатора.
Слить ОЖ. Снять кожух вентиляторов. Снять передний бампер.
А/м с радиатором версии 1
Приподнять зажим -стрелка- и отсоединить от радиатора контура охлаждения наддувочного воздуха правый верхний шланг.
А/м с радиатором охлаждения версий 2 и 3
Приподнять скобу -1- и отсоединить правый верхний шланг ОЖ от радиатора ОЖ, (правый нижний шланг ОЖ уже отсоединен).
Все
Приподнять зажим -стрелка- и отсоединить от радиатора верхний левый шланг ОЖ.
[Смотрите источник на портале Autoinstruction.ru]
Одновременно нажать на оба фиксатора -стрелки- опоры радиатора, например, отвертками, и снять опору с креплений с обеих сторон. Наклонить радиатор в сторону салона.

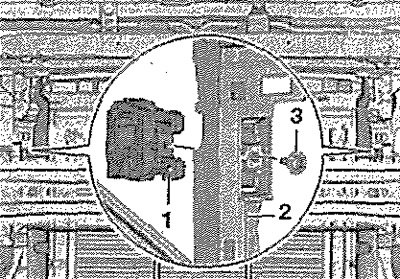

Указание: При поломке крепления, верхнюю опору радиатора -1- заменять не требуется. Заменить крепление специальным винтом -3-.
Разблокировать фиксаторы справа и слева на радиаторе -1 - -стрелка А- и приподнять конденсатор. Отжать радиатор вниз до сжатия нижней опоры и вывесить конденсатор -2- с радиатора -1 -. Подвязать конденсатор к передней несущей панели.
А/м с радиатором версии 1
Снять с а/м радиатор вместе с интеркулером. Слева и справа одновременно нажать на фиксаторы радиатора -стрелка- и высвободить радиаторы охлаждения ОЖ и наддувочного воздуха.
А/м с радиатором охлаждения версий 2 и 3
Снять с а/м радиатор ОЖ вместе с интеркулером.
А/м с радиатором версии 3

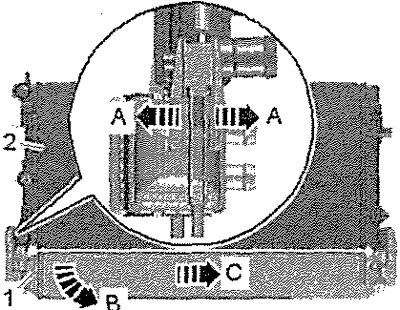

Отсоединить фиксаторы контура охлаждения наддувочного воздуха -1- -стрелки А- от радиатора ОЖ -2-. Наклонить радиатор наддувочного воздуха -1- в -направлении стрелки В- и высвободить в -направлении стрелки С-.
Установка
Установка в обратном порядке.
Указание: Заменить уплотнительные кольца.
Установить передний бампер. Установить кожух вентилятора. Подсоединить шланги ОЖ с быстроразъёмной муфтой. Залить ОЖ.
Указание: После замены радиатора необходимо заменить всю ОЖ.
